大体积混凝土热工计算课件

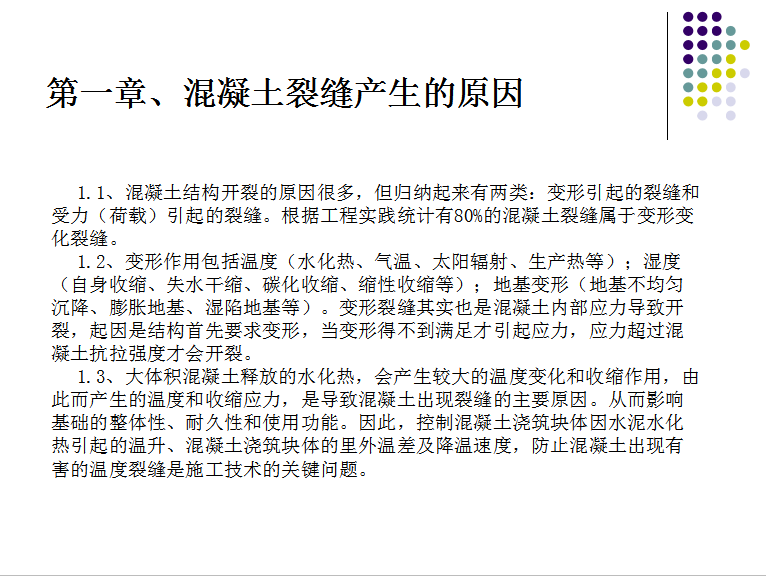

1.1、混凝土结构开裂的原因很多，但归纳起来有两类：变形引起的裂缝和受力（荷载）引起的裂缝。根据工程实践统计有80%的混凝土裂缝属于变形变化裂缝。
1.2、变形作用包括温度（水化热、气温、太阳辐射、生产热等）；湿度（自身收缩、失水干缩、碳化收缩、缩性收缩等）；地基变形（地基不均匀沉降、膨胀地基、湿陷地基等）。变形裂缝其实也是混凝土内部应力导致开裂，起因是结构首先要求变形，当变形得不到满足才引起应力，应力超过混凝土抗拉强度才会开裂。
1.3、大体积混凝土释放的水化热，会产生较大的温度变化和收缩作用，由此而产生的温度和收缩应力，是导致混凝土出现裂缝的主要原因。从而影响基础的整体性、耐久性和使用功能。因此，控制混凝土浇筑块体因水泥水化热引起的温升、混凝土浇筑块体的里外温差及降温速度，防止混凝土出现有害的温度裂缝是施工技术的关键问题
