钢筋电弧焊作业指导书

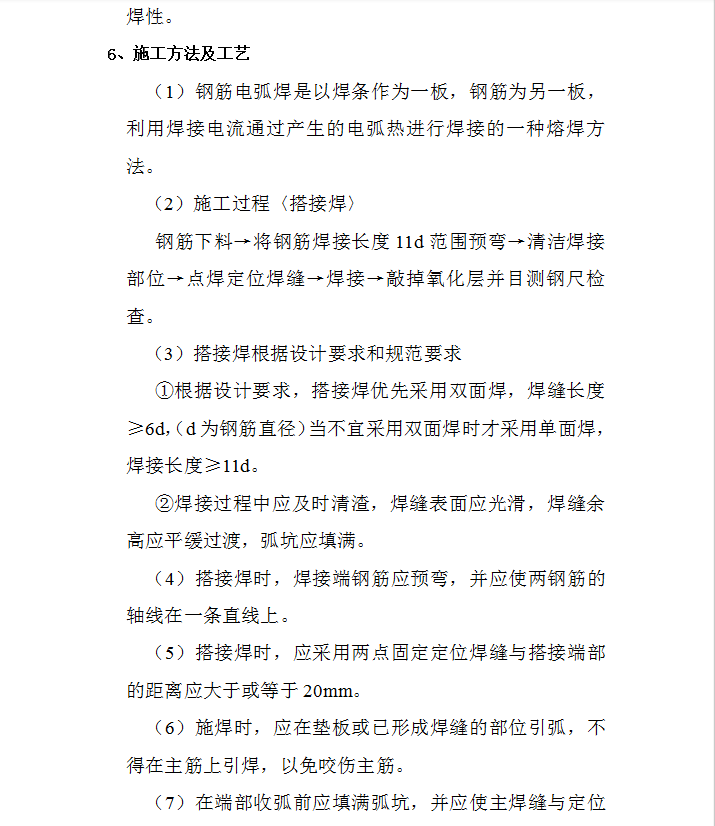

施工方法及工艺
钢筋电弧焊是以焊条作为一板，钢筋为另一板，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。
搭接焊根据设计要求和规范要求
①根据设计要求，搭接焊优先采用双面焊，焊缝长度≥6d，（d为钢筋直径）当不宜采用双面焊时才采用单面焊，焊接长度≥11d。
②焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满。
搭接焊时，焊接端钢筋应预弯，并应使两钢筋的轴线在一条直线上。搭接焊时，应采用两点固定定位焊缝与搭接端部的距离应大于或等于20mm。施焊时，应在垫板或已形成焊缝的部位引弧，不得在主筋上引焊，以免咬伤主筋。在端部收弧前应填满弧坑，并应使主焊缝与定位焊缝的始端和终端熔合。
焊接地线与钢筋应接触紧密。
搭接焊接头的焊缝厚度S不应小于主筋直径的0.3倍；焊缝宽度b不应小于主筋直径的1。8倍。
在同一截面有连接接头的受拉钢筋的面积占受拉钢筋总截面面积的百分率不应大于50%，且有连接接头的截面相隔距离为35d，并不少于500mm。
预埋件钢筋电弧焊T型接头可分为角焊和穿孔塞焊两种，装配和焊接时，应符合下列要求：
①预埋铁件的钢材选用Q235等级B碳素结构钢，所有外露铁件涂红色底漆一道，防锈面漆两道。
　②受力铁件的锚筋应采用HPB235级，HRB335级或HRB400级钢筋、吊钩、吊环应采用HPB235级钢筋，严禁使用冷加工钢筋。
③采用HPB235钢筋时，角焊缝焊角不得小于钢筋直径的0.5倍，采用HRB335和HRB400钢筋时，焊脚不得小于钢筋直径的0.6倍。
施焊中，不得使钢筋咬边和烧伤。钢筋与钢板搭接焊时，焊接接头应符合下列条件要求：HPB235钢筋的搭接长度不得小于4倍钢筋直径，HRB335和HRB400钢筋搭接长度不得小于5倍钢筋直径。焊缝宽度不得小于钢筋直径的0.6倍，焊缝厚度不得小于钢筋直径0.35倍。
