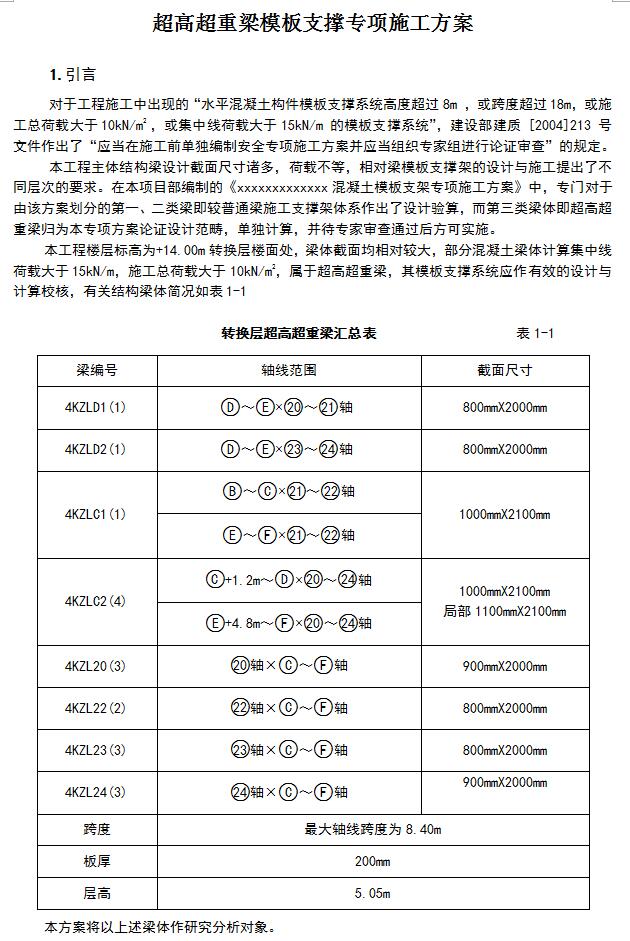

本工程楼层标高为+14.00m转换层楼面处，梁体截面均相对较大，部分混凝土梁体计算集中线荷载大于15kN/m，施工总荷载大于10kN/m2，属于超高超重梁，其模板支撑系统应作有效的设计与计算校核，有关结构梁体简况如表1-1。

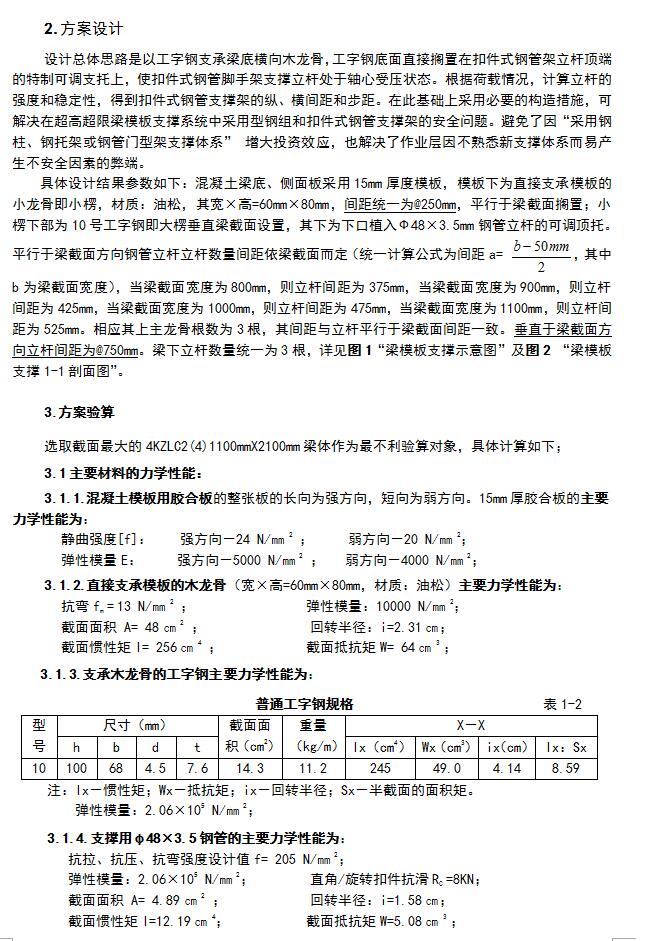

2.方案设计
设计总体思路是以工字钢支承梁底横向木龙骨，工字钢底面直接搁置在扣件式钢管架立杆顶端的特制可调支托上，使扣件式钢管脚手架支撑立杆处于轴心受压状态。根据荷载情况，计算立杆的强度和稳定性，得到扣件式钢管支撑架的纵、横间距和步距。在此基础上采用必要的构造措施，可解决在超高超限梁模板支撑系统中采用型钢组和扣件式钢管支撑架的安全问题。避免了因“采用钢柱、钢托架或钢管门型架支撑体系” 增大投资效应，也解决了作业层因不熟悉新支撑体系而易产生不安全因素的弊端。
具体设计结果参数如下：混凝土梁底、侧面板采用15mm厚度模板，模板下为直接支承模板的小龙骨即小楞，材质：油松，其宽×高=60mm×80mm，间距统一为@250mm，平行于梁截面搁置；小楞下部为10号工字钢即大楞垂直梁截面设置，其下为下口植入Ф48×3.5mm钢管立杆的可调顶托。平行于梁截面方向钢管立杆立杆数量间距依梁截面而定（统一计算公式为间距a= ，其中b为梁截面宽度），当梁截面宽度为800mm，则立杆间距为375mm，当梁截面宽度为900mm，则立杆间距为425mm，当梁截面宽度为1000mm，则立杆间距为475mm，当梁截面宽度为1100mm，则立杆间距为525mm。相应其上主龙骨根数为3根，其间距与立杆平行于梁截面间距一致。垂直于梁截面方向立杆间距为@750mm。梁下立杆数量统一为3根，详见图1“梁模板支撑示意图”及图2 “梁模板支撑1-1剖面图”。
