剪力墙结构购物广场工程钢筋施工方案 45P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-06-17
  • 资料类型:RAR
  • 资料大小:2.13 MB
  • 资料分类:结构工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
剪力墙结构购物广场工程钢筋施工方案  45P

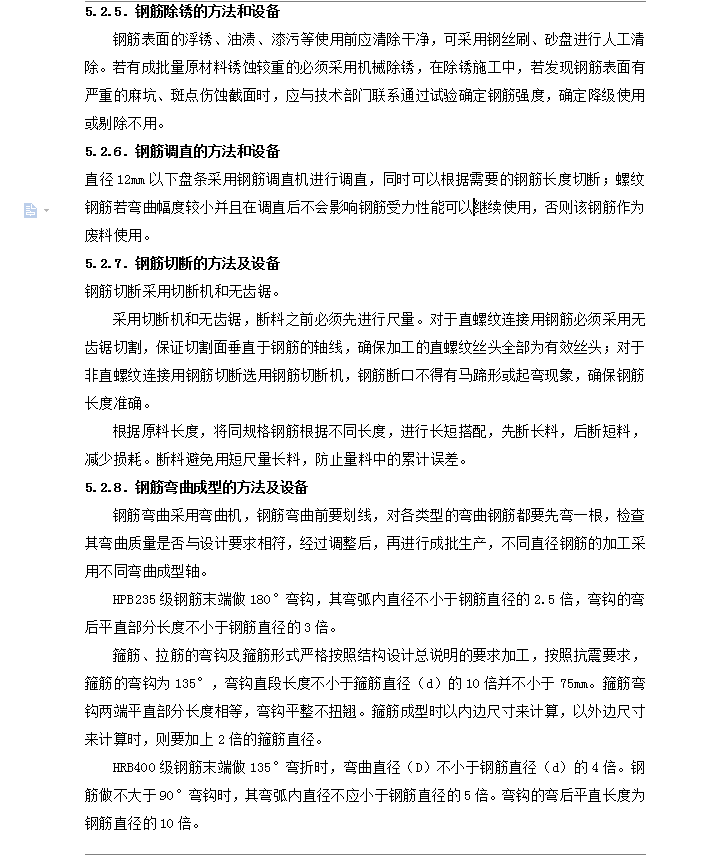

本工程位于XX市XX区爱民道南,和平路西,为购物广场工程,总建筑面积: 约342360.02㎡,结构形式为剪力墙结构。钢筋表面的浮锈、油渍、漆污等使用前应清除干净,可采用钢丝刷、砂盘进行人工清除。若有成批量原材料锈蚀较重的必须采用机械除锈,在除锈施工中,若发现钢筋表面有严重的麻坑、斑点伤蚀截面时,应与技术部门联系通过试验确定钢筋强度,确定降级使用或剔除不用。
直径12mm以下盘条采用钢筋调直机进行调直,同时可以根据需要的钢筋长度切断;螺纹钢筋若弯曲幅度较小并且在调直后不会影响钢筋受力性能可以继续使用,否则该钢筋作为废料使用。
钢筋切断采用切断机和无齿锯。
采用切断机和无齿锯,断料之前必须先进行尺量。对于直螺纹连接用钢筋必须采用无齿锯切割,保证切割面垂直于钢筋的轴线,确保加工的直螺纹丝头全部为有效丝头;对于非直螺纹连接用钢筋切断选用钢筋切断机,钢筋断口不得有马蹄形或起弯现象,确保钢筋长度准确。
根据原料长度,将同规格钢筋根据不同长度,进行长短搭配,先断长料,后断短料,减少损耗。断料避免用短尺量长料,防止量料中的累计误差。
钢筋弯曲采用弯曲机,钢筋弯曲前要划线,对各类型的弯曲钢筋都要先弯一根,检查其弯曲质量是否与设计要求相符,经过调整后,再进行成批生产,不同直径钢筋的加工采用不同弯曲成型轴。
HPB235级钢筋末端做180°弯钩,其弯弧内直径不小于钢筋直径的2.5倍,弯钩的弯后平直部分长度不小于钢筋直径的3倍。
箍筋、拉筋的弯钩及箍筋形式严格按照结构设计总说明的要求加工,按照抗震要求,箍筋的弯钩为135°,弯钩直段长度不小于箍筋直径(d)的10倍并不小于75mm。箍筋弯钩两端平直部分长度相等,弯钩平整不扭翘。箍筋成型时以内边尺寸来计算,以外边尺寸来计算时,则要加上2倍的箍筋直径。
HRB400级钢筋末端做135°弯折时,弯曲直径(D)不小于钢筋直径(d)的4倍。钢筋做不大于90°弯钩时,其弯弧内直径不应小于钢筋直径的5倍。弯钩的弯后平直长度为钢筋直径的10倍。
设计要求受力主筋、构造筋有弯折或末端有弯钩者,其弯折点位置、角度和弯钩尺寸、平直度等应符合要求。
