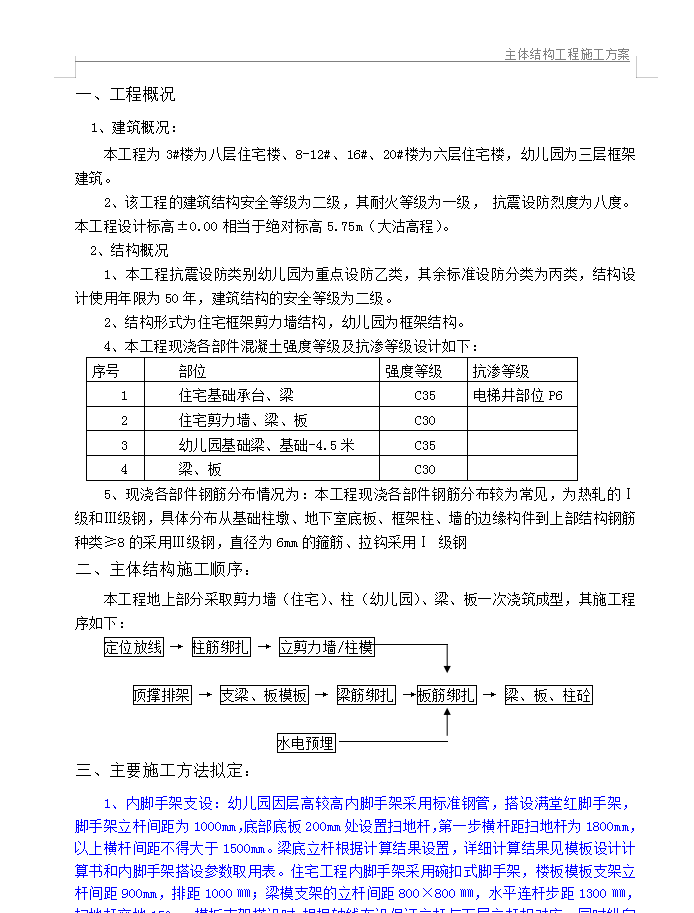

本工程为3#楼为八层住宅楼、8-12#、16#、20#楼为六层住宅楼,幼儿园为三层框架建筑。该工程的建筑结构安全等级为二级,其耐火等级为一级, 抗震设防烈度为八度。本工程设计标高±0.00相当于绝对标高5.75m(大沽高程)。本工程抗震设防类别幼儿园为重点设防乙类,其余标准设防分类为丙类,结构设计使用年限为50年,建筑结构的安全等级为二级。结构形式为住宅框架剪力墙结构,幼儿园为框架结构。
本工程现浇各部件钢筋分布较为常见,为热轧的Ⅰ级和Ⅲ级钢,具体分布从基础柱墩、地下室底板、框架柱、墙的边缘构件到上部结构钢筋种类≥8的采用Ⅲ级钢,直径为6mm的箍筋、拉钩采用Ⅰ 级钢
1、内脚手架支设:幼儿园因层高较高内脚手架采用标准钢管,搭设满堂红脚手架,脚手架立杆间距为1000mm,底部底板200mm处设置扫地杆,第一步横杆距扫地杆为1800mm,以上横杆间距不得大于1500mm。梁底立杆根据计算结果设置,详细计算结果见模板设计计算书和内脚手架搭设参数取用表。住宅工程内脚手架采用碗扣式脚手架,楼板模板支架立杆间距900mm,排距1000㎜;梁模支架的立杆间距800×800㎜,水平连杆步距1300㎜,扫地杆离地150mm.模板支架搭设时,根据轴线布设保证立杆与下层立杆相对应,同时纵向与横向的立杆在同一直线上。 现浇板、梁模板的下部找平横杆须用双扣件固定。

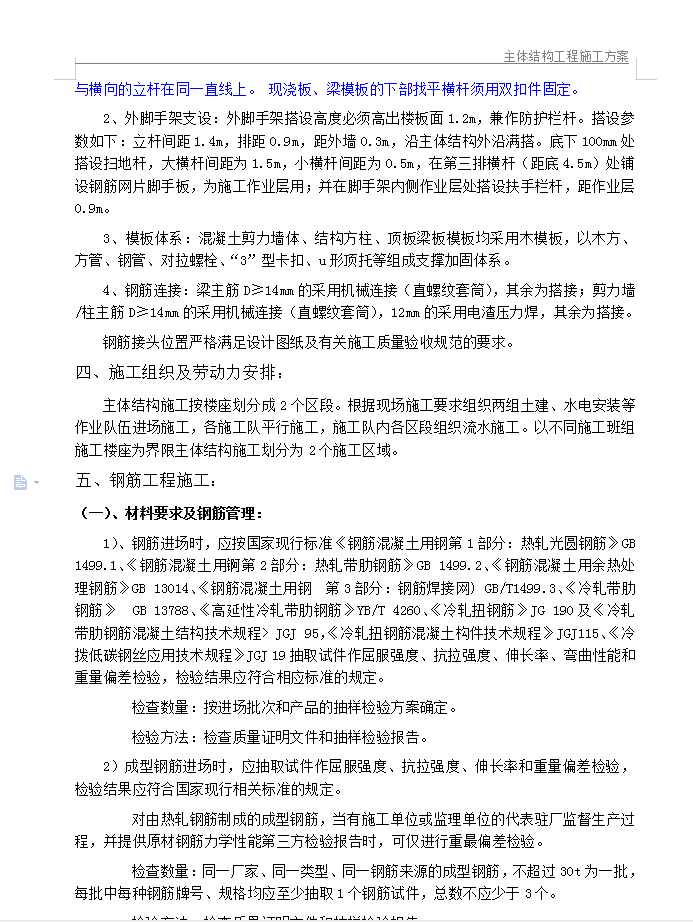

2、外脚手架支设:外脚手架搭设高度必须高出楼板面1.2m,兼作防护栏杆。搭设参数如下:立杆间距1.4m,排距0.9m,距外墙0.3m,沿主体结构外沿满搭。底下100mm处搭设扫地杆,大横杆间距为1.5m,小横杆间距为0.5m,在第三排横杆(距底4.5m)处铺设钢筋网片脚手板,为施工作业层用;并在脚手架内侧作业层处搭设扶手栏杆,距作业层0.9m。
3、模板体系:混凝土剪力墙体、结构方柱、顶板梁板模板均采用木模板,以木方、方管、钢管、对拉螺栓、“3”型卡扣、u形顶托等组成支撑加固体系。
4、钢筋连接:梁主筋D≥14mm的采用机械连接(直螺纹套筒),其余为搭接;剪力墙/柱主筋D≥14mm的采用机械连接(直螺纹套筒),12mm的采用电渣压力焊,其余为搭接。
钢筋接头位置严格满足设计图纸及有关施工质量验收规范的要求。
