高层钢筋混凝土剪力墙结构住宅楼铝合金模板工程专项施工方案  75P
本工程属于一类高层住宅建筑,钢筋混凝土剪力墙结构,设计合理使用年限50年,防水等级一级,耐火等级一级,抗震等级为三级,抗震设防类别为丙类,抗震设防烈度为7度。
8002#楼:地下一层,一单元地上二十八层,二单元地上三十四层,建筑总高分别为81.200m、98.600m(含大屋面层),标准层层高为2.9m,建筑面积约为918㎡,模板面积约为4000㎡,铝模板施工标高范围一单元为5.750~78.250m,二单元为5.750~95.650m。
8003#楼:地下一层,地上三十二层,建筑总高99.700m(含大屋面层),标准层层高为3.1m,建筑面积约为283㎡,模板面积约为1200㎡,铝模板施工标高范围为3.550~96.550m。
墙模系统结构主要包括主墙板(PB)、接高板、内墙板角铝(JL)、转角模板(QC)、导墙板(K板)、对拉螺杆、拉片、方通、方通扣、小斜撑、K板背楞及钢丝绳。拉片体系配模规范仅运用于墙(楼梯墙除外)部位配模设计,梁、板、吊模、节点、楼梯等均参照螺杆体系配模。
模板之间用销钉连接,使用2mm厚拉片对拉,外墙使用7道拉片,内墙6道,第一道距楼面150mm高,第二道距楼面350mm,第三道距楼面750mm,第四道距楼面1150mm,第五道距楼面1550mm,第六道距楼面2150mm,第七道接高板下来50mm,K板加固采用1m长的特制竖方通,两块K板接缝处设置一根,另外两头各设置一根。其他螺杆体系位置背楞用一条60×40×δ2.5矩形钢管加固,背楞为直背楞和直角背楞两种,首道背楞距楼面250mm,外第四道背愣距K板150 mm。
铝型材(型号T6061),钢背楞(Q235)。

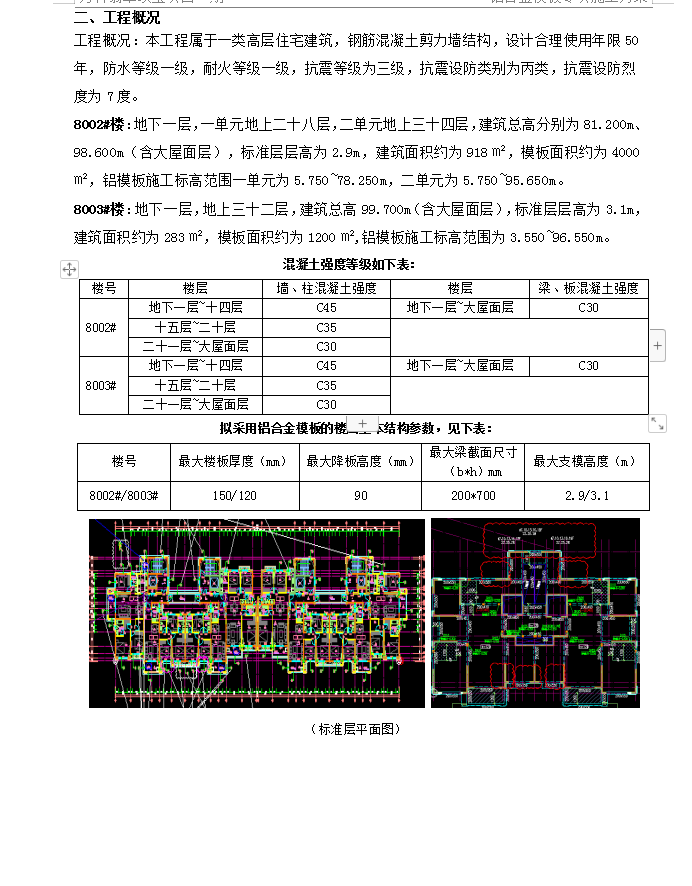

资料截图
