钢结构厂房吊装工程施工方案 10P

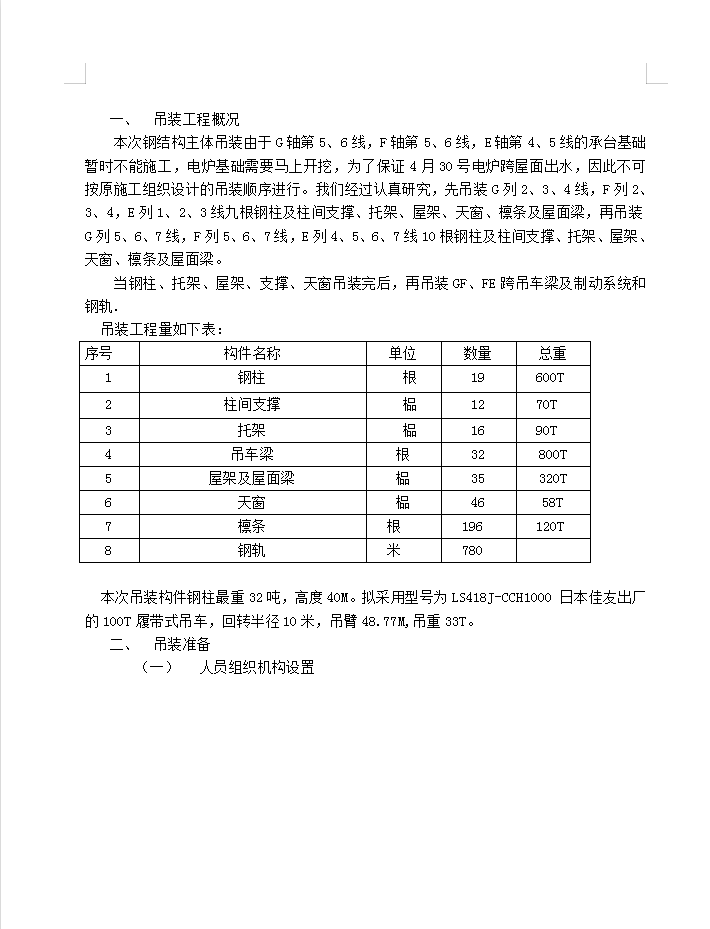

本次钢结构主体吊装由于G轴第5、6线,F轴第5、6线,E轴第4、5线的承台基础暂时不能施工,电炉基础需要马上开挖,为了保证4月30号电炉跨屋面出水,因此不可按原施工组织设计的吊装顺序进行。我们经过认真研究,先吊装G列2、3、4线,F列2、3、4,E列1、2、3线九根钢柱及柱间支撑、托架、屋架、天窗、檩条及屋面梁,再吊装G列5、6、7线,F列5、6、7线,E列4、5、6、7线10根钢柱及柱间支撑、托架、屋架、天窗、檩条及屋面梁。
当钢柱、托架、屋架、支撑、天窗吊装完后,再吊装GF、FE跨吊车梁及制动系统和钢轨.
本次吊装构件钢柱最重32吨,高度40M。拟采用型号为LS418J-CCH1000 日本佳友出厂的100T履带式吊车,回转半径10米,吊臂48.77M,吊重33T。

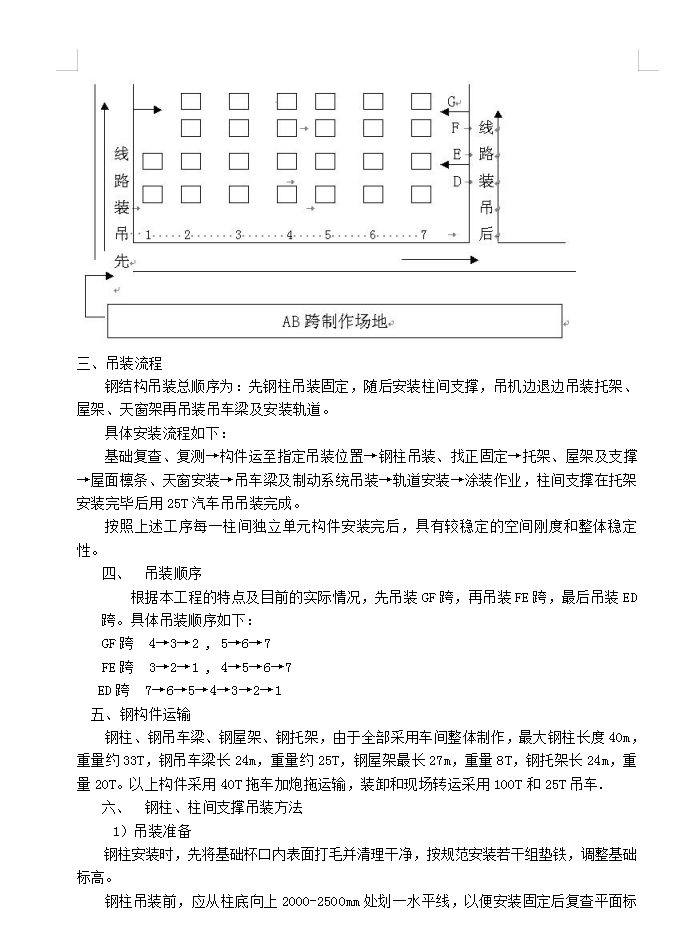

钢结构吊装总顺序为:先钢柱吊装固定,随后安装柱间支撑,吊机边退边吊装托架、屋架、天窗架再吊装吊车梁及安装轨道。
钢柱、钢吊车梁、钢屋架、钢托架,由于全部采用车间整体制作,最大钢柱长度40m,重量约33T,钢吊车梁长24m,重量约25T,钢屋架最长27m,重量8T,钢托架长24m,重量20T。以上构件采用40T拖车加炮拖运输,装卸和现场转运采用100T和25T吊车.

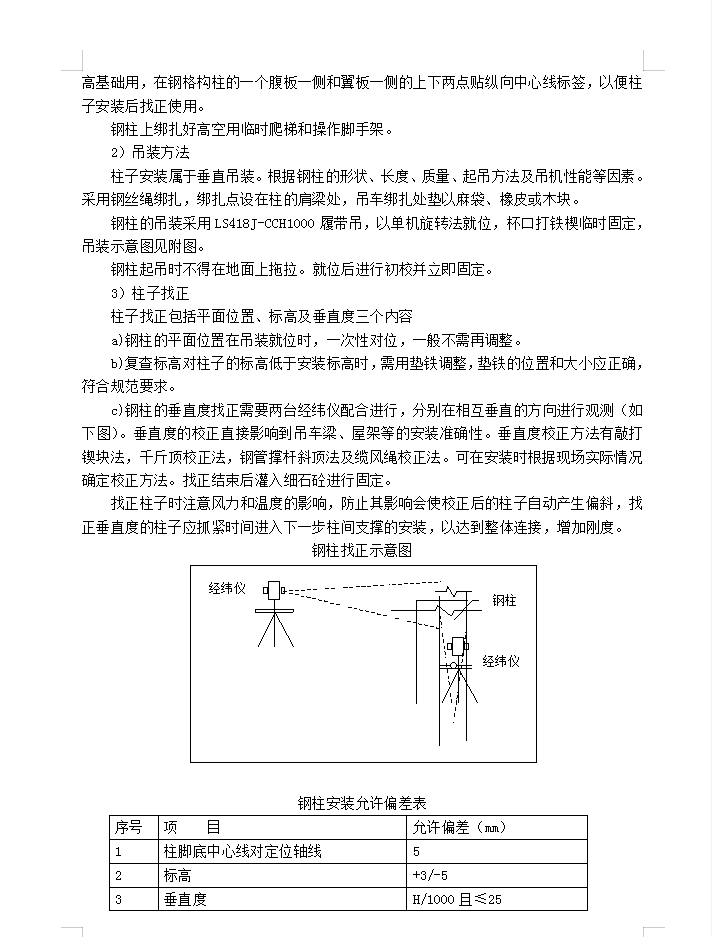

资料截图
  • 钢结构厂房吊装工程施工方案 10P
  • 钢结构厂房吊装工程施工方案 10P
  • 钢结构厂房吊装工程施工方案 10P
