九层办公楼悬挑式扣件钢管脚手架施工方案 35P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-06-20
  • 资料类型:RAR
  • 资料大小:1.25 MB
  • 资料分类:结构工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
九层办公楼悬挑式扣件钢管脚手架施工方案 35P

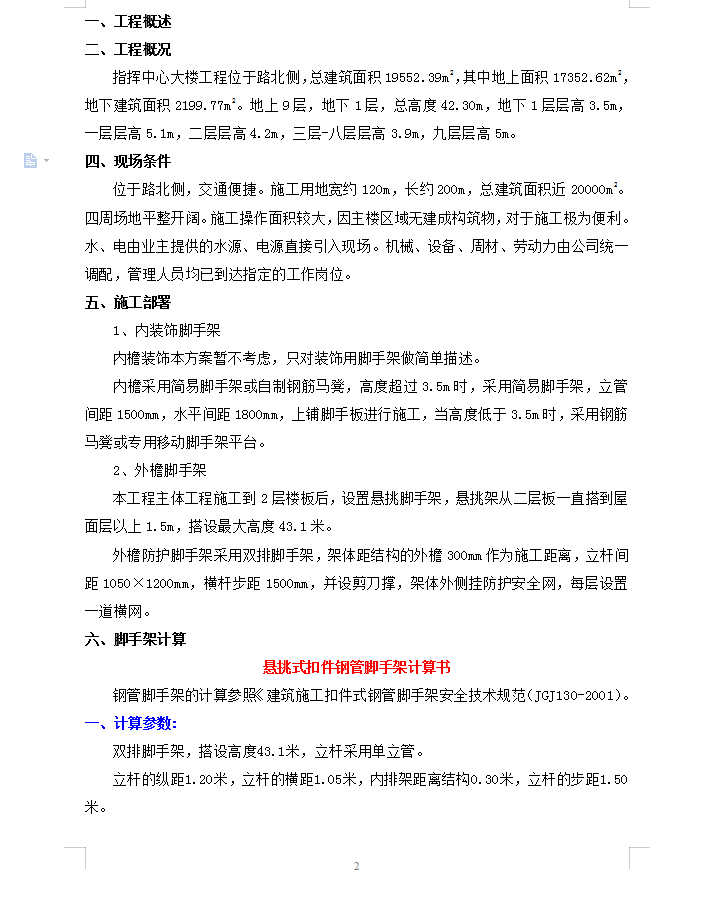

指挥中心大楼工程位于路北侧,总建筑面积19552.39m2,其中地上面积17352.62m2,地下建筑面积2199.77m2。地上9层,地下1层,总高度42.30m,地下1层层高3.5m,一层层高5.1m,二层层高4.2m,三层-八层层高3.9m,九层层高5m。位于路北侧,交通便捷。施工用地宽约120m,长约200m,总建筑面积近20000m2。四周场地平整开阔。施工操作面积较大,因主楼区域无建成构筑物,对于施工极为便利。水、电由业主提供的水源、电源直接引入现场。机械、设备、周材、劳动力由公司统一调配,管理人员均已到达指定的工作岗位。
1、内装饰脚手架
内檐装饰本方案暂不考虑,只对装饰用脚手架做简单描述。
内檐采用简易脚手架或自制钢筋马凳,高度超过3.5m时,采用简易脚手架,立管间距1500mm,水平间距1800mm,上铺脚手板进行施工,当高度低于3.5m时,采用钢筋马凳或专用移动脚手架平台。
2、外檐脚手架
本工程主体工程施工到2层楼板后,设置悬挑脚手架,悬挑架从二层板一直搭到屋面层以上1.5m,搭设最大高度43.1米。
外檐防护脚手架采用双排脚手架,架体距结构的外檐300mm作为施工距离,立杆间距1050×1200mm,横杆步距1500mm,并设剪刀撑,架体外侧挂防护安全网,每层设置一道横网。

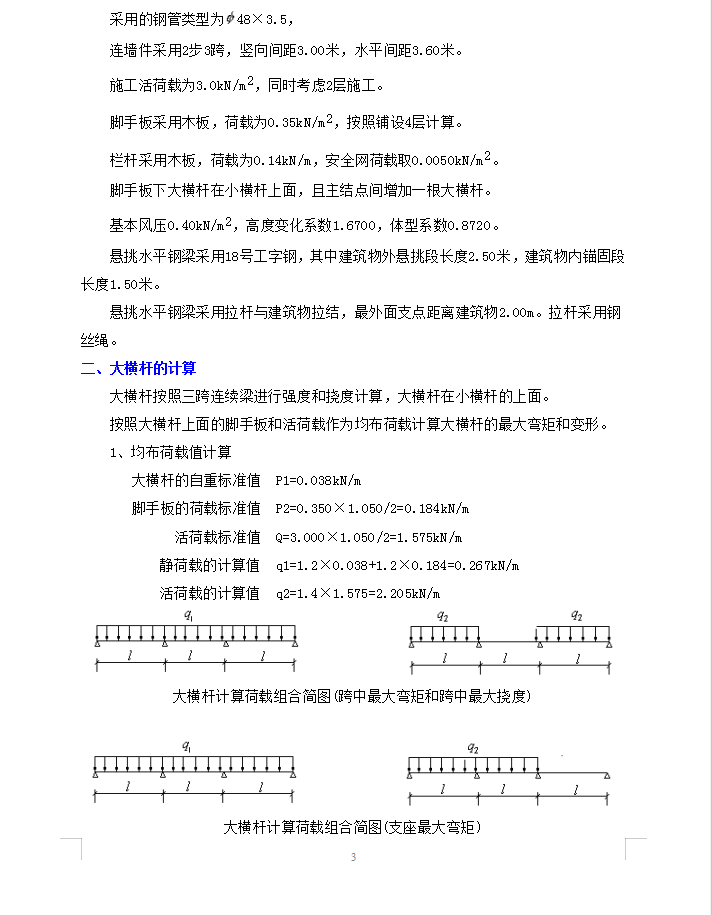

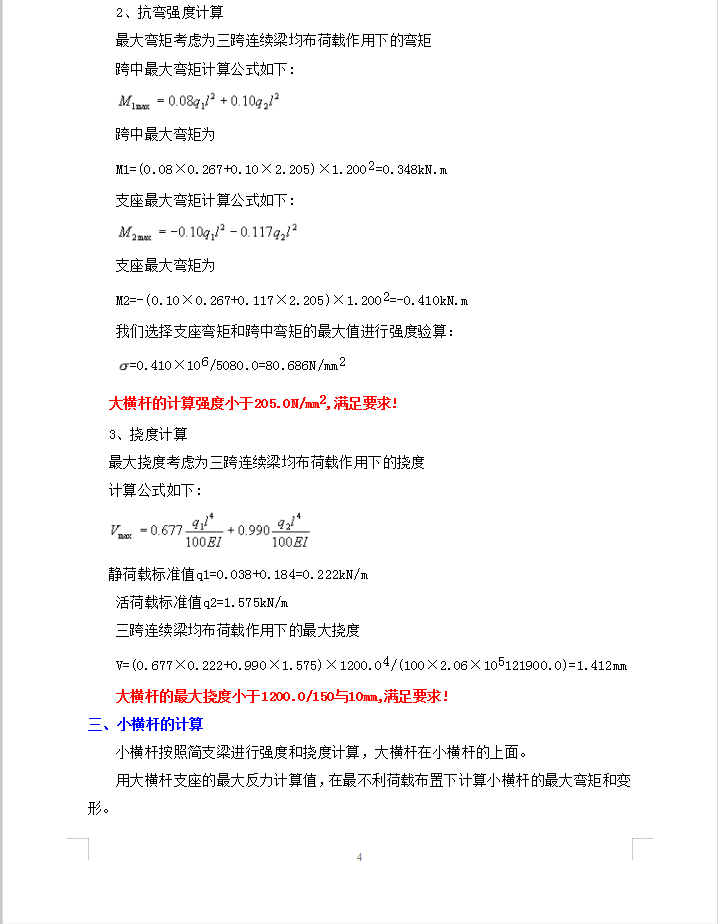

资料截图
