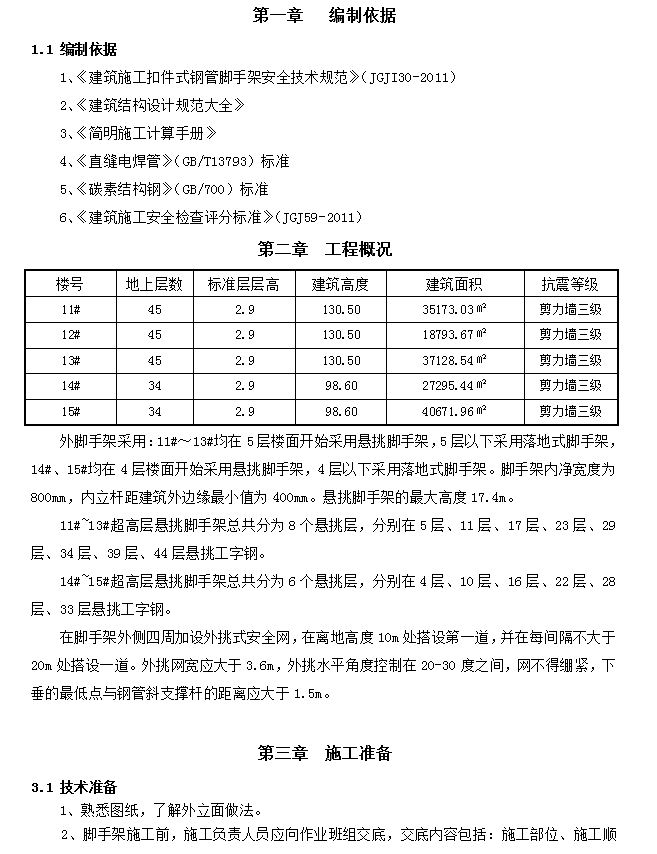

外脚手架采用:11#~13#均在5层楼面开始采用悬挑脚手架,5层以下采用落地式脚手架,14#、15#均在4层楼面开始采用悬挑脚手架,4层以下采用落地式脚手架。脚手架内净宽度为800mm,内立杆距建筑外边缘最小值为400mm。悬挑脚手架的最大高度17.4m。
11#~13#超高层悬挑脚手架总共分为8个悬挑层,分别在5层、11层、17层、23层、29层、34层、39层、44层悬挑工字钢。
14#~15#超高层悬挑脚手架总共分为6个悬挑层,分别在4层、10层、16层、22层、28层、33层悬挑工字钢。
在脚手架外侧四周加设外挑式安全网,在离地高度10m处搭设第一道,并在每间隔不大于20m处搭设一道。外挑网宽应大于3.6m,外挑水平角度控制在20-30度之间,网不得绷紧,下垂的最低点与钢管斜支撑杆的距离应大于1.5m。

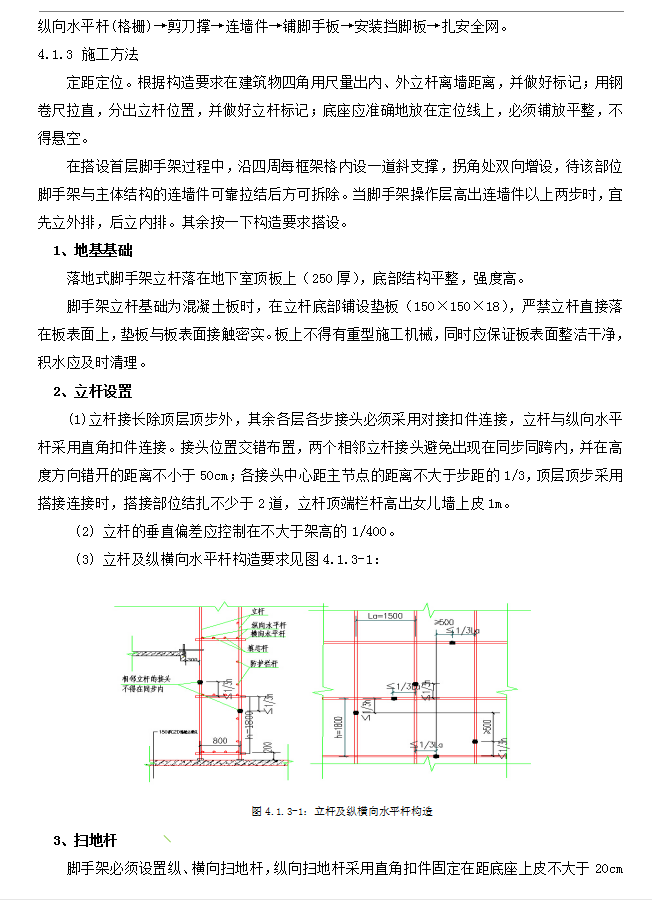

施工方法:定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离,并做好标记;用钢卷尺拉直,分出立杆位置,并做好立杆标记;底座应准确地放在定位线上,必须铺放平整,不得悬空。
在搭设首层脚手架过程中,沿四周每框架格内设一道斜支撑,拐角处双向增设,待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件以上两步时,宜先立外排,后立内排。其余按一下构造要求搭设。
地基基础:落地式脚手架立杆落在地下室顶板上(250厚),底部结构平整,强度高。
脚手架立杆基础为混凝土板时,在立杆底部铺设垫板(150×150×18),严禁立杆直接落在板表面上,垫板与板表面接触密实。板上不得有重型施工机械,同时应保证板表面整洁干净,积水应及时清理。
