6层框架结构住宅工程斜屋面高支模施工方案 38P
XX项目J73栋型工程,由XX市XX房地产开发有限公司投资兴建,位于XX市XX交汇处。
J73栋型工程为3栋(每栋含3个单元)6层住宅楼,建筑物结构形式均为框架结构,基础形式为预应力管桩基础。六楼的顶屋设有夹层梁,三栋楼的天面均采用斜屋面,呈金字塔形。六层楼面设计标高15.00m,夹层楼面设计标高18.00、18.392m,坡屋顶最高标高20.490 m,最高脊梁的层高为5.49m,最低为3.0m(因WKL16a(2)、WKL16b(3)、WL4(1)、WKL19(2)、WL6(1)等梁下没有设计夹层梁);屋面坡度为32度,梁截面尺寸主要有200×400 mm、300×500 mm等截面型式,斜板厚为120mm,采用C25砼。由于该工程斜屋面结构为折梁、折板形式,坡度较陡,采用门式架的高支模施工方案
1、模板搭设
⑴、门架按设计斜面坡度要求拉一条斜线,先沿屋脊梁开始排架,离柱边200mm排第一只架,每间距800mm放一只架,并拉上交叉连杆,排至梁的另一边的支承柱时,如果排架至柱的距离大于400mm时,将最后几排的门架排距由800mm调整为600mm,使最后一排排距符合要求。底层架铺设后,再架设中层或上层架,然后加顶托,大致调整高度到预定平水,在顶托上放木枋,第一层枋沿梁轴方向,第二排枋垂直梁轴方向、间距300mm。然后调整顶托高度,使梁底板调至预定高度,铺梁底板,固定梁底板,梁底板装好后再装梁侧板和楼面模板。
⑵、顺着卸屋面板坡度方向与门架的跨距方向一致的方法搭设斜板门式架。斜板门式架一般取2榀为一组,斜屋面板的梯形或三角形的斜腰边处以临斜边处200mm增设钢管立杆或门式架,第二排枋成放射状放置。第一层枋和顶托之间的三角形空隙采用三角形木楔块塞紧。三角形木楔块须按照屋面坡度预制加工好。
⑶门式脚手架支撑体系要求在底部上200mm位置用万向扣扣一道钢管拉杆,纵横各一道,以保证整体性及稳定性。在顶层架顶部下100mm纵横必须各扣一道钢管拉杆,以分散斜向压力。
⑷、在底层架横杆中央处扣一道通长拉杆,故整个支撑高度范围内设置水平拉杆如下:距楼面200mm设扫地杆,以上每个门式架设置一道水平拉杆;水平拉杆要通长设置,纵横方向均设,交接处用钢管扣扣住,在端部要顶到柱。

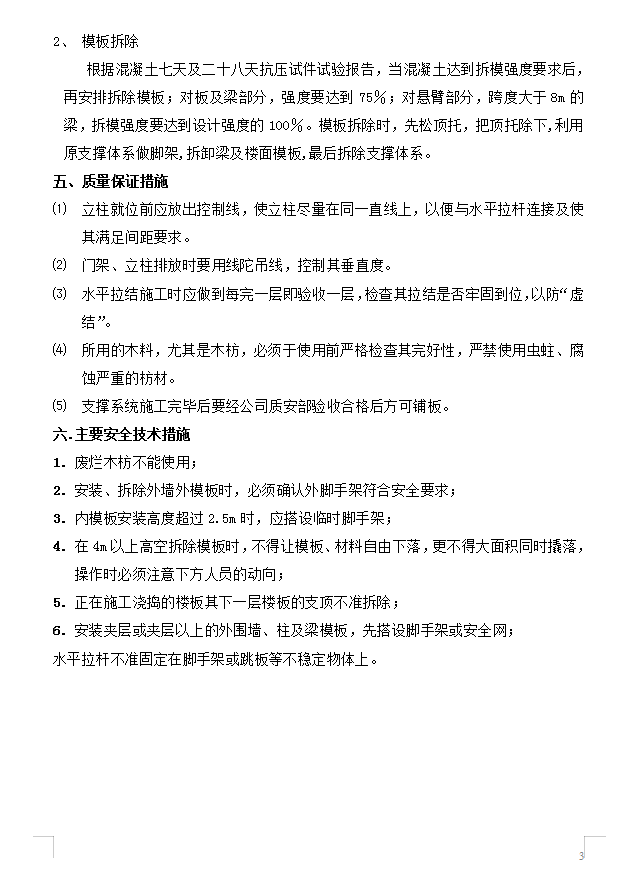

资料截图
