高层广场综合楼项目悬挑脚手架施工方案 35P

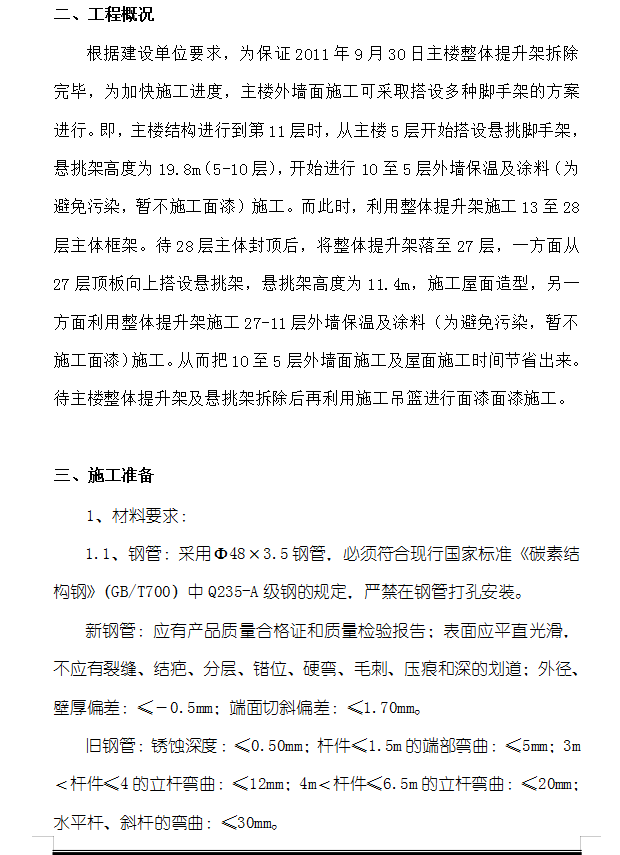

根据建设单位要求,为保证2011年9月30日主楼整体提升架拆除完毕,为加快施工进度,主楼外墙面施工可采取搭设多种脚手架的方案进行。即,主楼结构进行到第11层时,从主楼5层开始搭设悬挑脚手架,悬挑架高度为19.8m(5-10层),开始进行10至5层外墙保温及涂料(为避免污染,暂不施工面漆)施工。而此时,利用整体提升架施工13至28层主体框架。待28层主体封顶后,将整体提升架落至27层,一方面从27层顶板向上搭设悬挑架,悬挑架高度为11.4m,施工屋面造型,另一方面利用整体提升架施工27-11层外墙保温及涂料(为避免污染,暂不施工面漆)施工。从而把10至5层外墙面施工及屋面施工时间节省出来。待主楼整体提升架及悬挑架拆除后再利用施工吊篮进行面漆面漆施工。

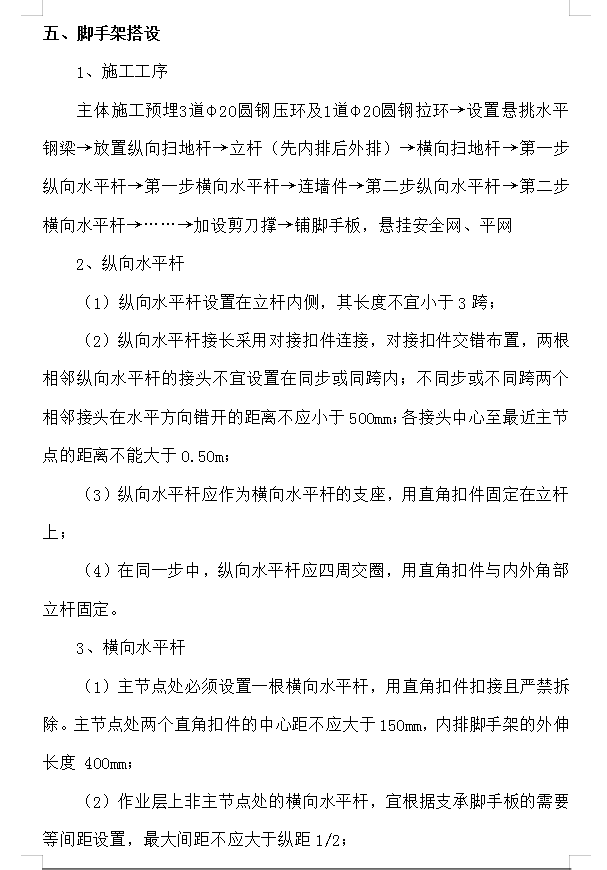

纵向水平杆
(1)纵向水平杆设置在立杆内侧,其长度不宜小于3跨;
(2)纵向水平杆接长采用对接扣件连接,对接扣件交错布置,两根相邻纵向水平杆的接头不宜设置在同步或同跨内;不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm;各接头中心至最近主节点的距离不能大于0.50m;
(3)纵向水平杆应作为横向水平杆的支座,用直角扣件固定在立杆上;
(4)在同一步中,纵向水平杆应四周交圈,用直角扣件与内外角部立杆固定。
横向水平杆
(1)主节点处必须设置一根横向水平杆,用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm,内排脚手架的外伸长度 400mm;
(2)作业层上非主节点处的横向水平杆,宜根据支承脚手板的需要等间距设置,最大间距不应大于纵距1/2;

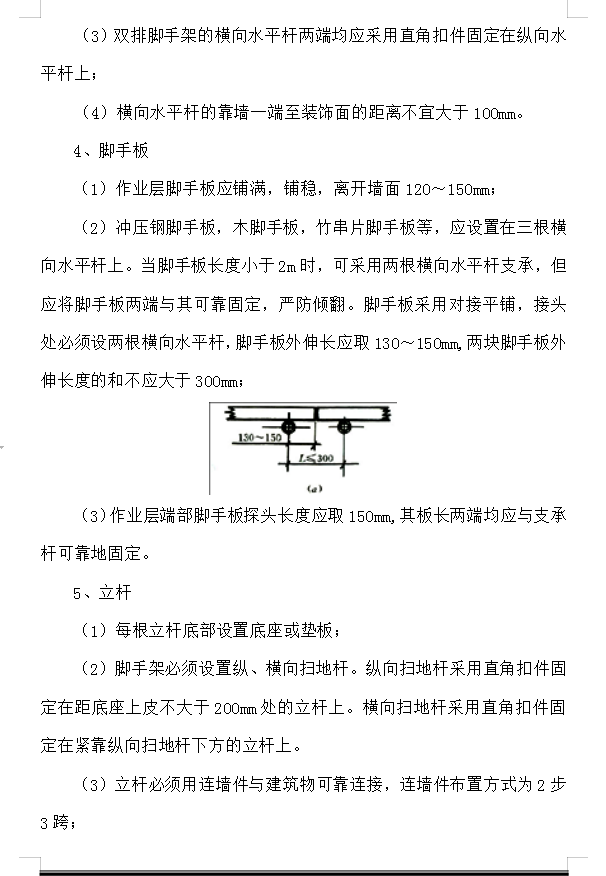

(3)双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上;
(4)横向水平杆的靠墙一端至装饰面的距离不宜大于100mm。
脚手板
(1)作业层脚手板应铺满,铺稳,离开墙面120~150mm;
(2)冲压钢脚手板,木脚手板,竹串片脚手板等,应设置在三根横向水平杆上。当脚手板长度小于2m时,可采用两根横向水平杆支承,但应将脚手板两端与其可靠固定,严防倾翻。脚手板采用对接平铺,接头处必须设两根横向水平杆,脚手板外伸长应取130~150mm,两块脚手板外伸长度的和不应大于300mm;

(3)作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆可靠地固定。
......
