框架结构医院现代医疗中心工程模板施工方案 16P
本工程为框架结构,梁、板、柱、墙砼构件较多,根据本公司的模板资源和周转材料情况,采用钢模板、钢支撑体系。
主要使用材料:钢模板为组合式定型小钢模,有平面模板、阴角模板、阳角模板、连接角模。平面模板宽度有100~300mm,五种型号,高度0.9m、1.2m、1.5m三种,厚度均为55mm,3毫米钢模板制作,连接件有U型卡、L型插销、钩头螺栓、紧固螺栓、扣件、拉杆等。
支承件:钢楞多采用[100、□100、140、160, 热轧焊接型钢、垂直钢支撑采用扣件式钢管脚手支架—主要用于梁、板等,水平模板支架,由钢管、扣件、底座和调节杆等组成。
根据不同的几何尺寸进行计算,设计模板支撑的体系,不赶模数的使用铁皮木模找补。钢模板接缝采用2mm双面海绵胶条进行贴粘,钢模内涂刷优质机油作脱模剂。
模板工程拆模时间根据《混凝土结构工程施工及验收规范》的有关规定执行。
根据设计图低选取,墙、柱、板、梁等各种结构形式有代表性的结构尺寸进行模板及支撑系统验算。

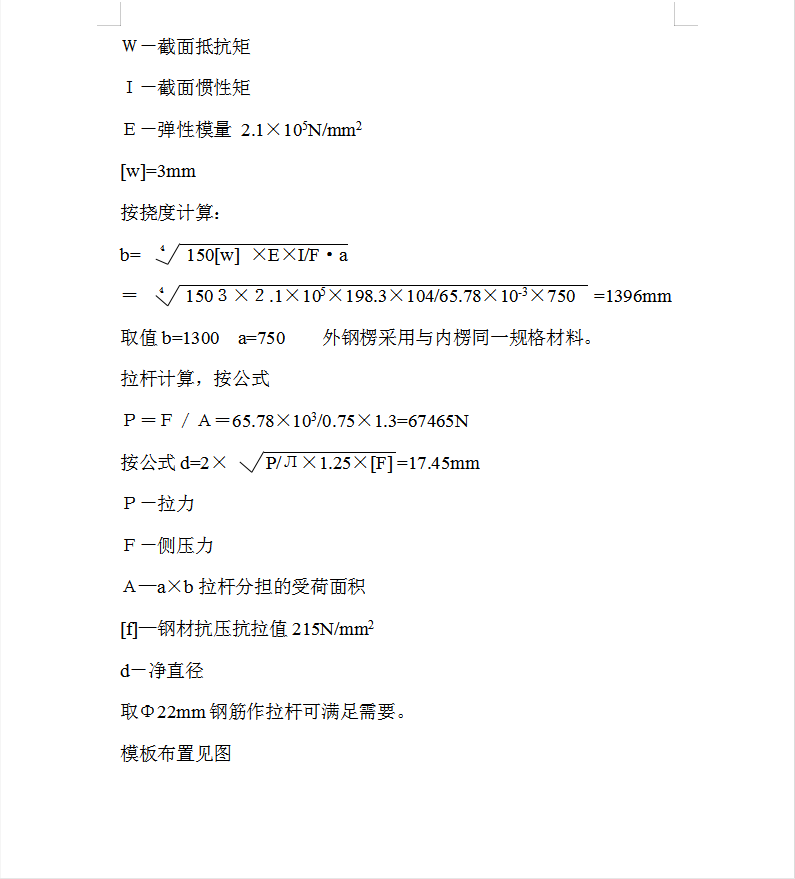

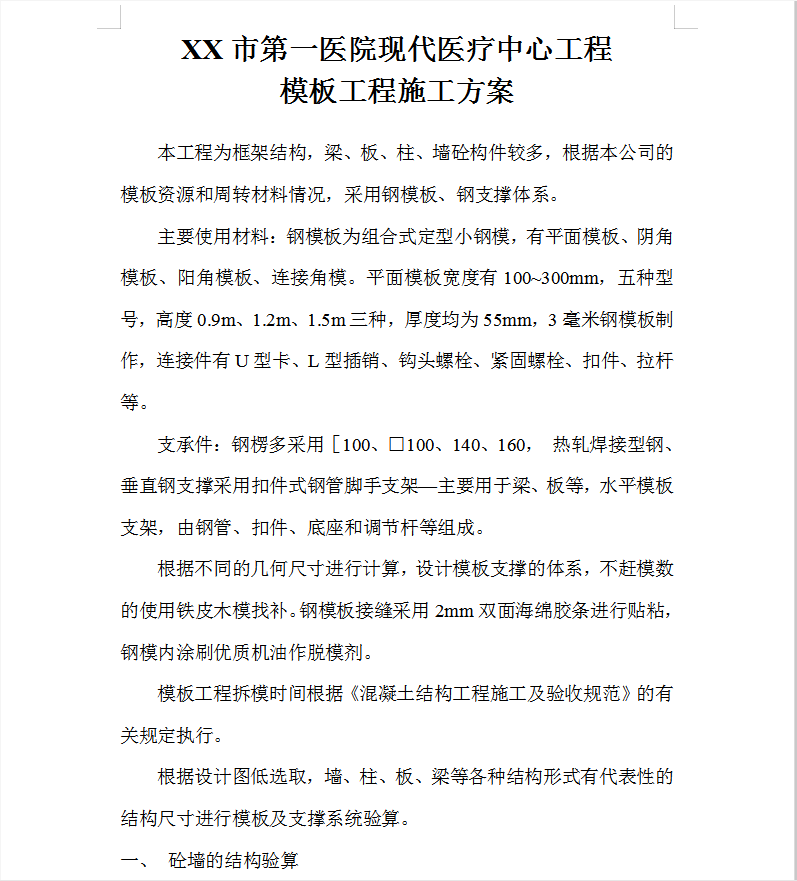

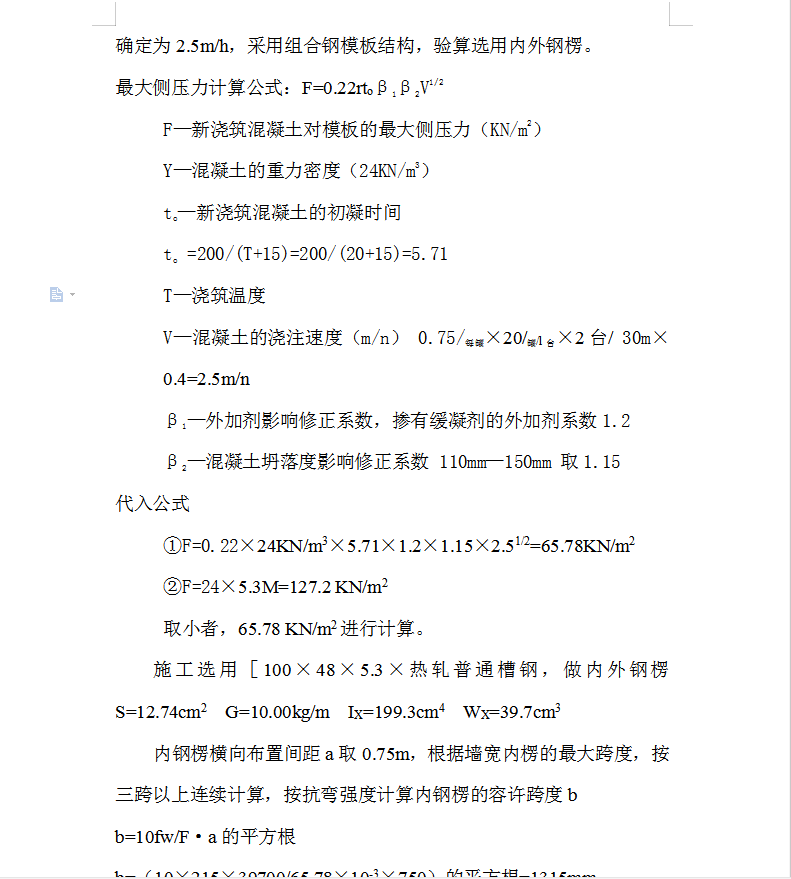

资料截图
