4层混凝土结构新校区公共教学楼群模板工程施工方案 28P
主要施工方法及措施
5.1、流水段划分
施工流水段尽量与结构自然界限(伸缩缝)相吻合,流水施工可以使工程有节奏、均衡、连续施工,流水段划分:1~7轴为Ⅰ段、7~13轴Ⅱ段、13~21轴Ⅲ段。
5.2、模板及支撑配置数量
地下室顶板面积约为4500m2,首层~四层顶板面积约为4×9500m2。综合考虑多层板周转次数4次,水平结构为保证混凝土达到拆模强度,需要配置一层顶板的模板。地下室的墙体考虑多层板周转次数4次,配置地下室的墙体的一半的模板。柱子定型模板配置一层的1/3模板。考虑到顶板回顶,配一层支撑体系。
5.3、模板设计
5.3.1、毛石混凝土垫层模板
毛石混凝土900mm厚,模板支设采用1.22×2.44m的15mm厚的多层板,选用50×100mm的木方作横楞(木方均经压刨找平),Ø48×3.5mm钢管竖楞,钢管斜支撑加固。
⑴~轴深基坑与浅基坑交接处毛石混凝土垫层模板支设,15mm厚的多层板作为面板,50×100mm的木方横楞间距300mm,外楞用2×Ø48×3.5mm钢管打入地基中10cm间距1000mm,采用两排Ø14mm对拉螺栓间距1000mm,与3型卡配套使用。

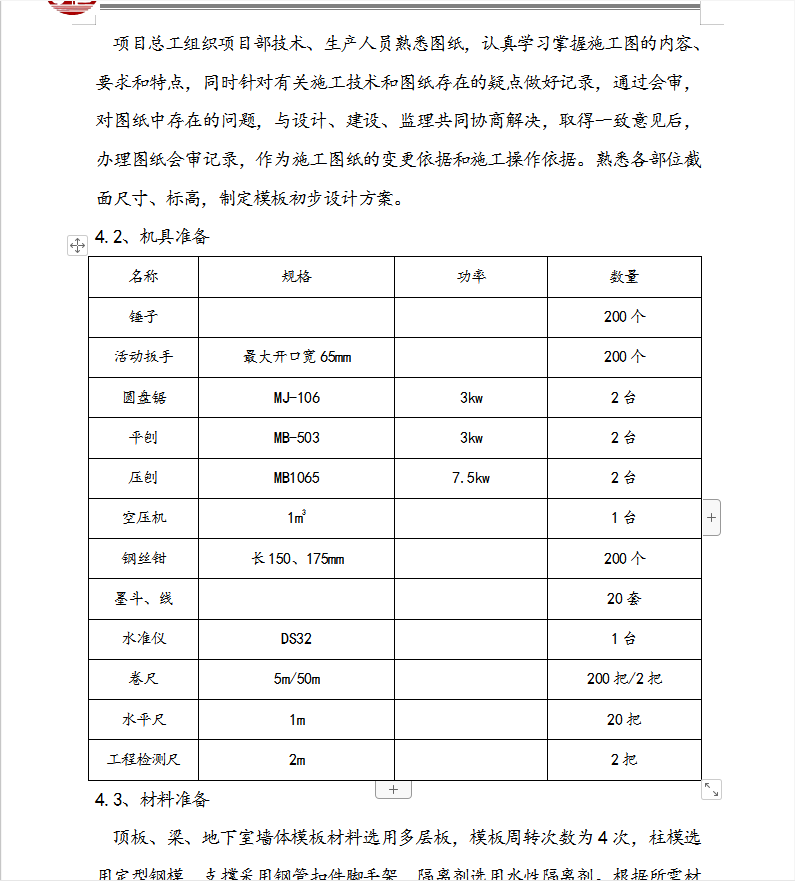

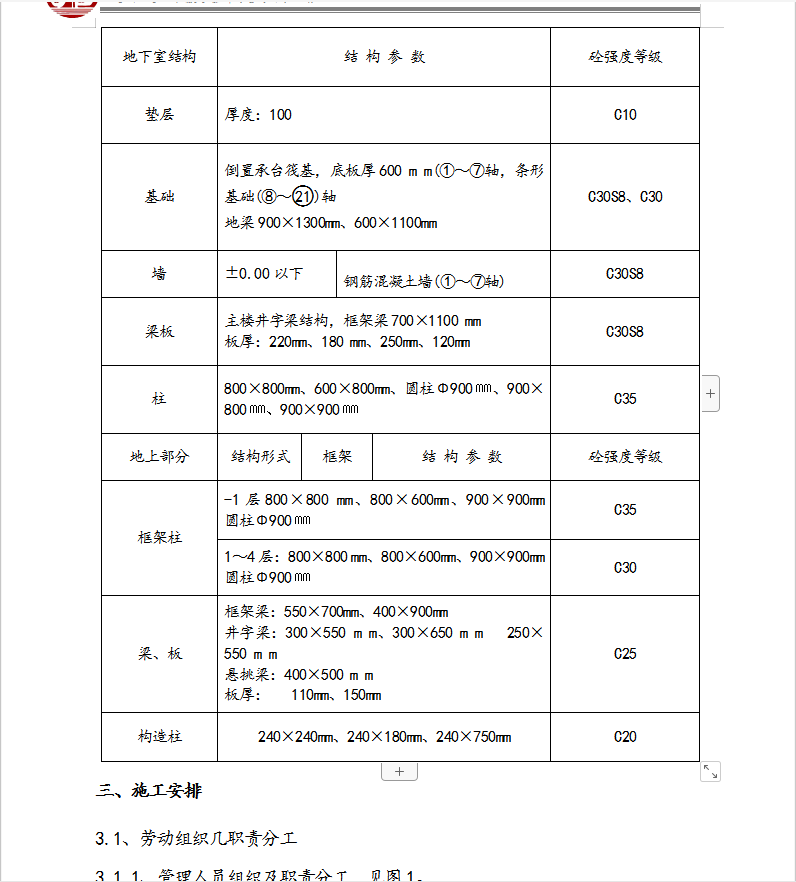

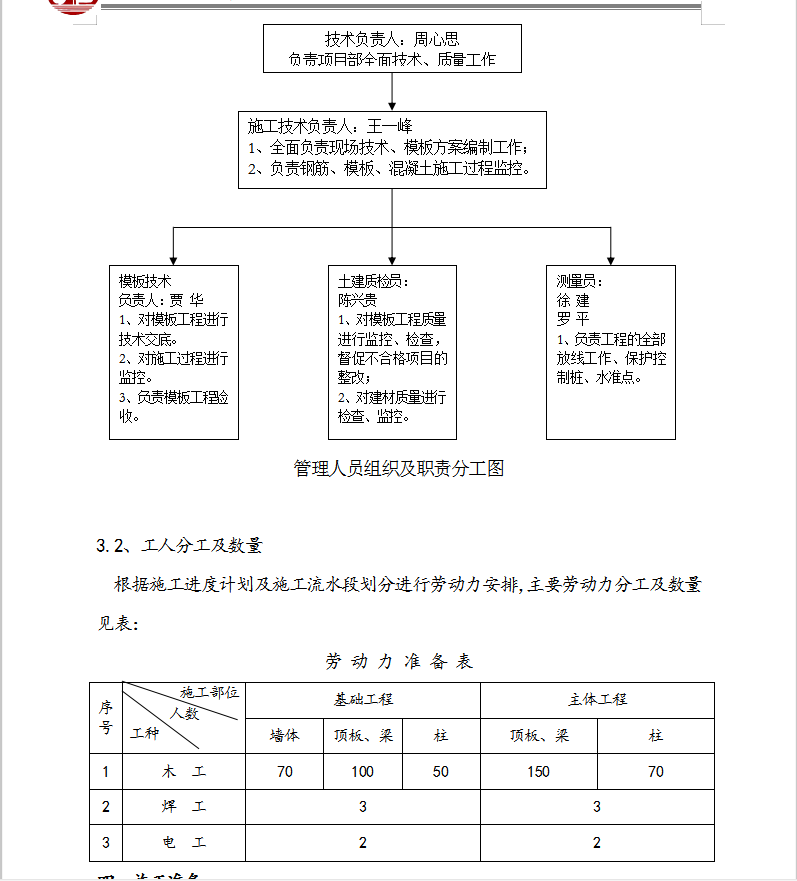

资料截图
