36972平方米框架剪力墙结构商业住宅楼模板工程施工方案 19P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-12-22
  • 资料类型:RAR
  • 资料大小:53.4 KB
  • 资料分类:结构工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
36972平方米框架剪力墙结构商业住宅楼模板工程施工方案 19P
本工程建筑总面积36972平方米,由1#、2#、3#、4#四栋9---18层小高层、地下平战结合车库1层、临博兴路1#、柳埠路2#的2层商业楼组成体系。
本工程结构形式为框架剪力墙结构,其中1#楼地上为9层、4#楼地上为13层;2#楼为地下一层为自行车车库、地上为18层;3#楼为地下一层为自行车车库、地上为18层;地下平战结合地下车库为地下一层;商业1#、2#楼为地上2层。
设计标高:
1#、4#楼:±0.000绝对标高4.650m,室内外高差为0.60m;
2#、3#楼:±0.000绝对标高5.050m,高差为1.00m;
地下车库:±0.000绝对标高5.050m;
商场首层标高-0.800相当于绝对标高4.25m,室内外高差为0.200m。
本工程实际室外地坪标高为3.82m
1#、4#楼条形基础厚700mm。2#、3#楼基础底板厚850mm。地下室车库(非人防区)底板厚400mm,顶板厚为200。地下车库(人防区)底板有下翻梁,底板厚500m,顶板有上翻梁,厚250mm;地下室自行车库顶板为180mm。
标准层层高均为2.8m。2#、3#楼地下室层高均为2.8m,地下车库层高为3.4m,商场为框架结构,层高3.6m。
标准层墙板厚为250mm,楼层板厚为110。 地下车库(非人防区)墙板厚度为250~300mm。地下车库(人防区)墙板厚度为250~350mm。

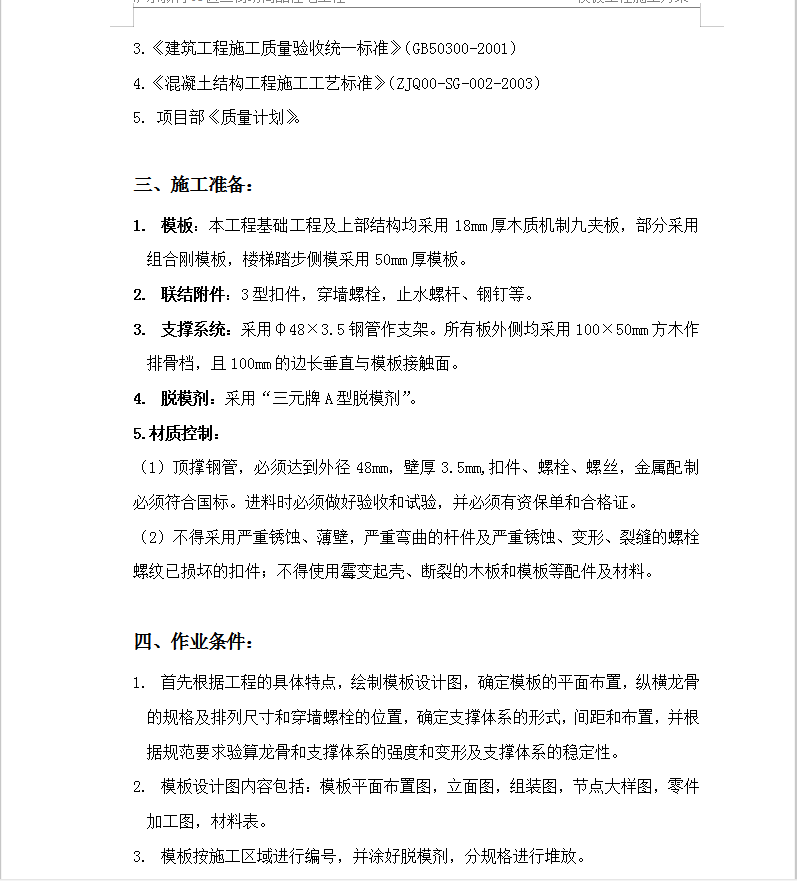

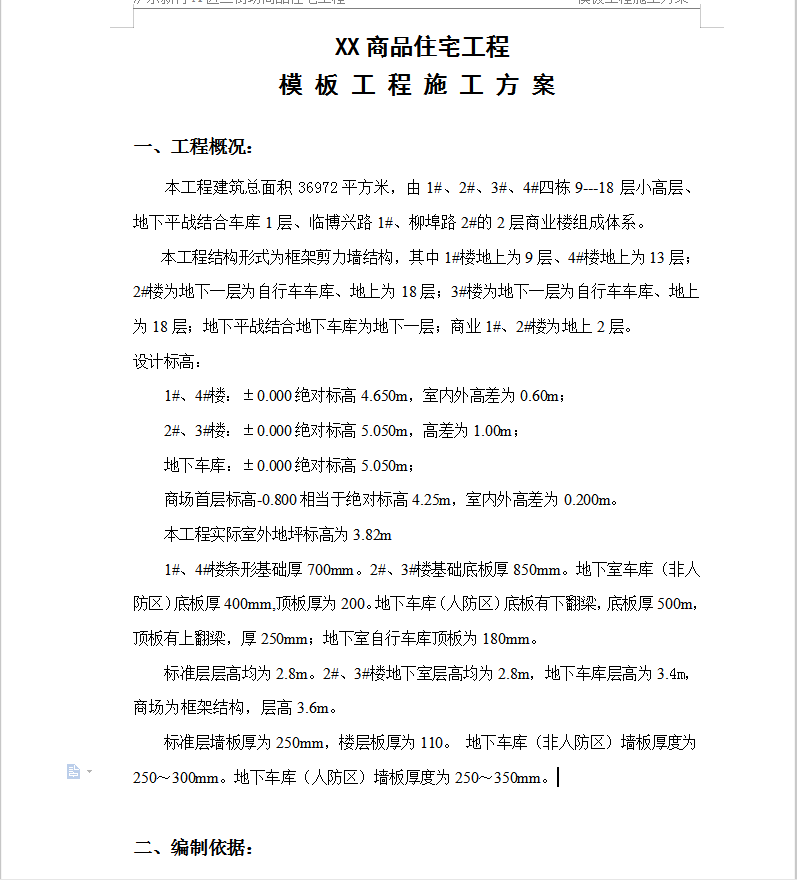

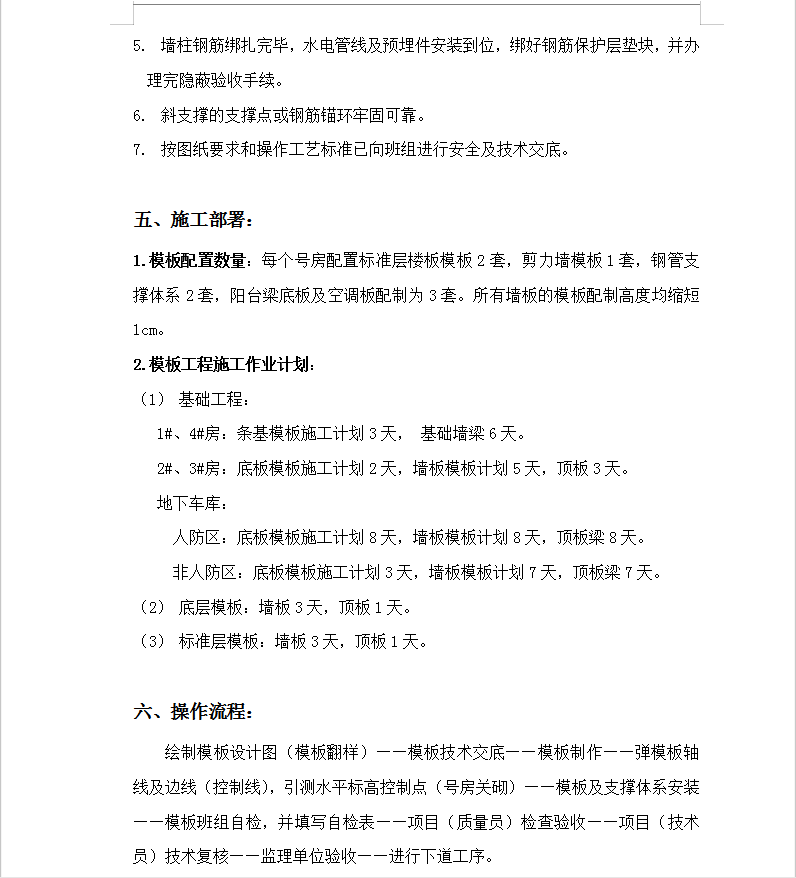

资料截图
