主要施工方法及技术措施
1、主体结构施工程序

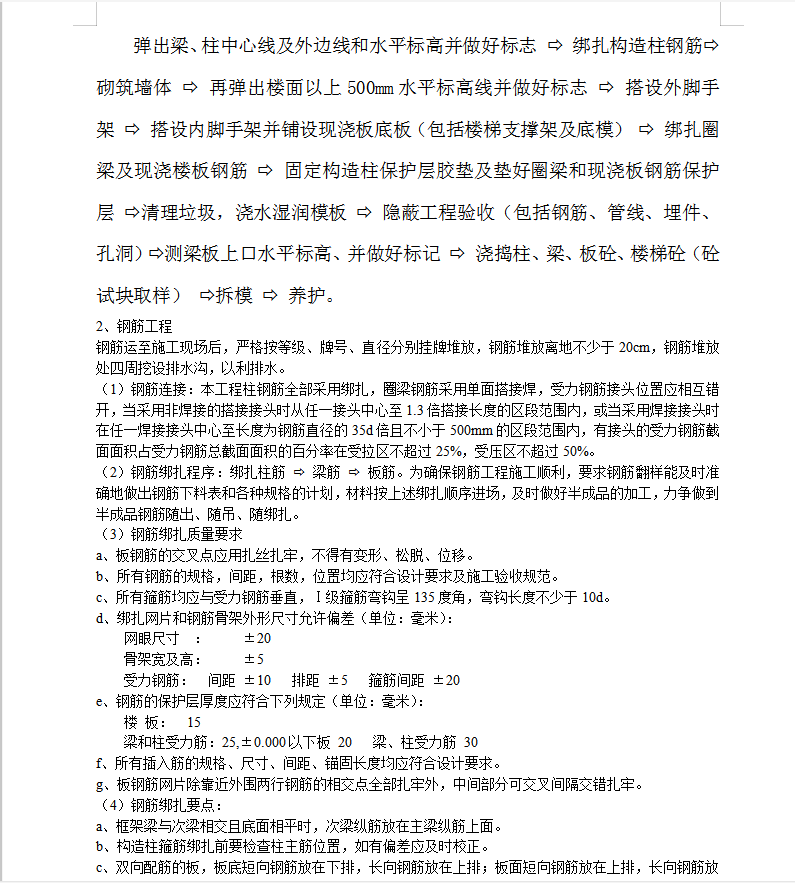

弹出梁、柱中心线及外边线和水平标高并做好标志 绑扎构造柱钢筋 砌筑墙体 再弹出楼面以上500mm水平标高线并做好标志 搭设外脚手架 搭设内脚手架并铺设现浇板底板(包括楼梯支撑架及底模) 绑扎圈梁及现浇楼板钢筋 固定构造柱保护层胶垫及垫好圈梁和现浇板钢筋保护层 清理垃圾,浇水湿润模板 隐蔽工程验收(包括钢筋、管线、埋件、孔洞)测梁板上口水平标高、并做好标记 浇捣柱、梁、板砼、楼梯砼(砼试块取样) 拆模 养护。
2、钢筋工程
钢筋运至施工现场后,严格按等级、牌号、直径分别挂牌堆放,钢筋堆放离地不少于20cm,钢筋堆放处四周挖设排水沟,以利排水。
(1)钢筋连接:本工程柱钢筋全部采用绑扎,圈梁钢筋采用单面搭接焊,受力钢筋接头位置应相互错开,当采用非焊接的搭接接头时从任一接头中心至1.3倍搭接长度的区段范围内,或当采用焊接接头时在任一焊接接头中心至长度为钢筋直径的35d倍且不小于500mm的区段范围内,有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率在受拉区不超过25%,受压区不超过50%。
(2)钢筋绑扎程序:绑扎柱筋 梁筋 板筋。为确保钢筋工程施工顺利,要求钢筋翻样能及时准确地做出钢筋下料表和各种规格的计划,材料按上述绑扎顺序进场,及时做好半成品的加工,力争做到半成品钢筋随出、随吊、随绑扎。
(3)钢筋绑扎质量要求
a、板钢筋的交叉点应用扎丝扎牢,不得有变形、松脱、位移。
b、所有钢筋的规格,间距,根数,位置均应符合设计要求及施工验收规范。
c、所有箍筋均应与受力钢筋垂直,Ⅰ级箍筋弯钩呈135度角,弯钩长度不少于10d。
d、绑扎网片和钢筋骨架外形尺寸允许偏差(单位:毫米):
网眼尺寸 : ±20
骨架宽及高: ±5
受力钢筋: 间距 ±10 排距 ±5 箍筋间距 ±20
e、钢筋的保护层厚度应符合下列规定(单位:毫米):
楼 板: 15
梁和柱受力筋:25,±0.000以下板 20 梁、柱受力筋 30
f、所有插入筋的规格、尺寸、间距、锚固长度均应符合设计要求。
g、板钢筋网片除靠近外围两行钢筋的相交点全部扎牢外,中间部分可交叉间隔交错扎牢。
(4)钢筋绑扎要点:
a、框架梁与次梁相交且底面相平时,次梁纵筋放在主梁纵筋上面。
b、构造柱箍筋绑扎前要检查柱主筋位置,如有偏差应及时校正。
c、双向配筋的板,板底短向钢筋放在下排,长向钢筋放在上排;板面短向钢筋放在上排,长向钢筋放在下排。
d、楼板上双层钢筋架立采用φ6钢筋撑脚,间距1m一个。
