住宅砌体及植筋施工方案 17P

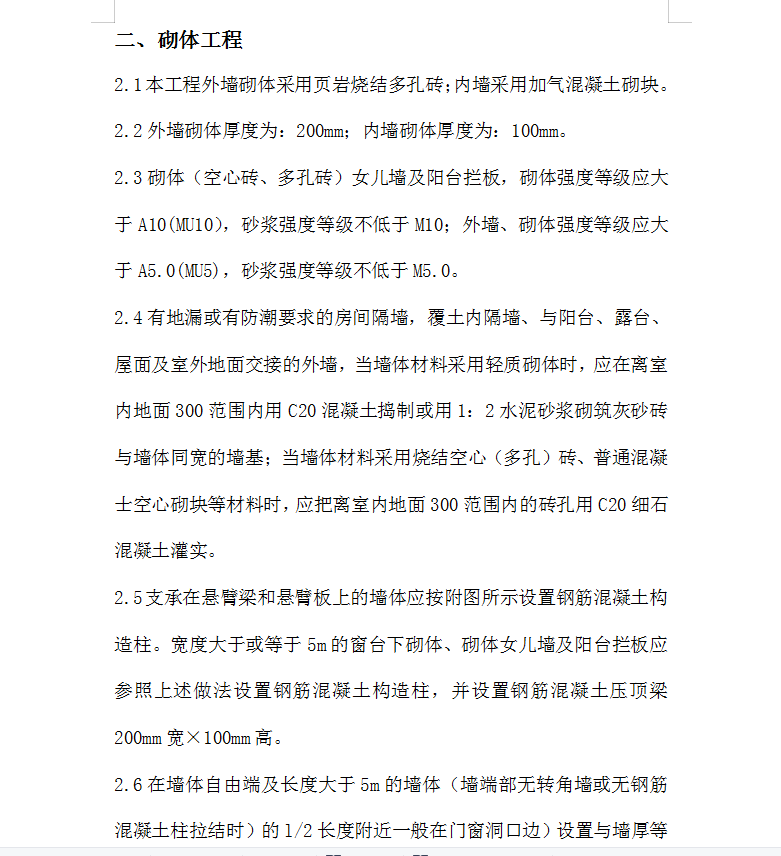

1.本工程外墙砌体采用页岩烧结多孔砖;内墙采用加气混凝土砌块。
2.外墙砌体厚度为:200mm;内墙砌体厚度为:100mm。
3.砌体(空心砖、多孔砖)女儿墙及阳台拦板,砌体强度等级应大于A10(MU10),砂浆强度等级不低于M10;外墙、砌体强度等级应大于A5.0(MU5),砂浆强度等级不低于M5.0。
4.有地漏或有防潮要求的房间隔墙,覆土内隔墙、与阳台、露台、屋面及室外地面交接的外墙,当墙体材料采用轻质砌体时,应在离室内地面300范围内用C20混凝土捣制或用1:2水泥砂浆砌筑灰砂砖与墙体同宽的墙基;当墙体材料采用烧结空心(多孔)砖、普通混凝士空心砌块等材料时,应把离室内地面300范围内的砖孔用C20细石混凝土灌实。
5.支承在悬臂梁和悬臂板上的墙体应按附图所示设置钢筋混凝土构造柱。宽度大于或等于5m的窗台下砌体、砌体女儿墙及阳台拦板应参照上述做法设置钢筋混凝土构造柱,并设置钢筋混凝土压顶梁200mm宽×100mm高。
6.在墙体自由端及长度大于5m的墙体(墙端部无转角墙或无钢筋混凝土柱拉结时)的l/2长度附近一般在门窗洞口边)设置与墙厚等宽的构造柱。

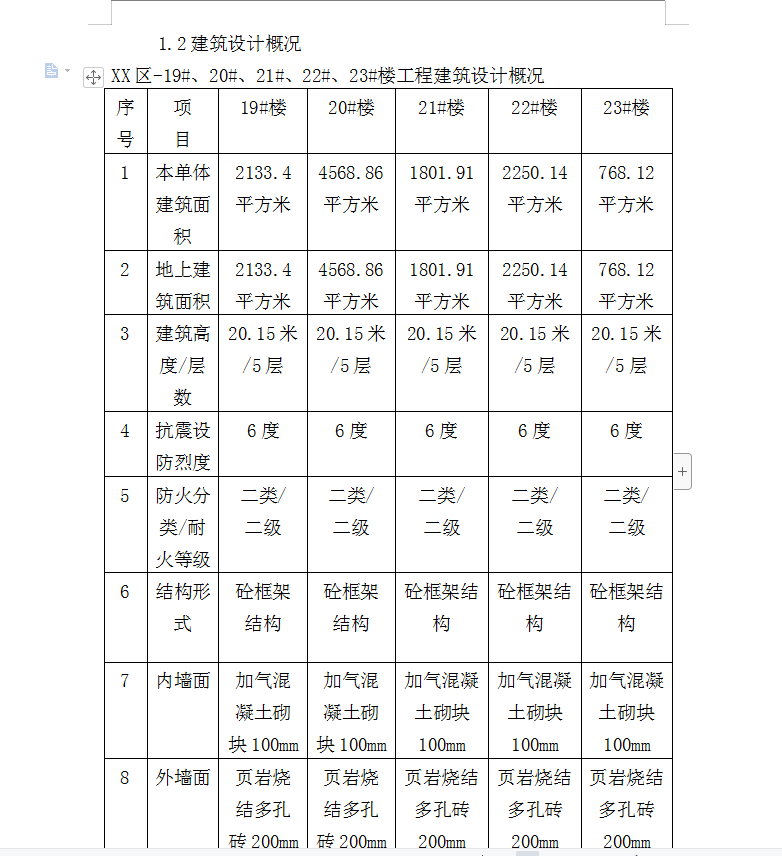

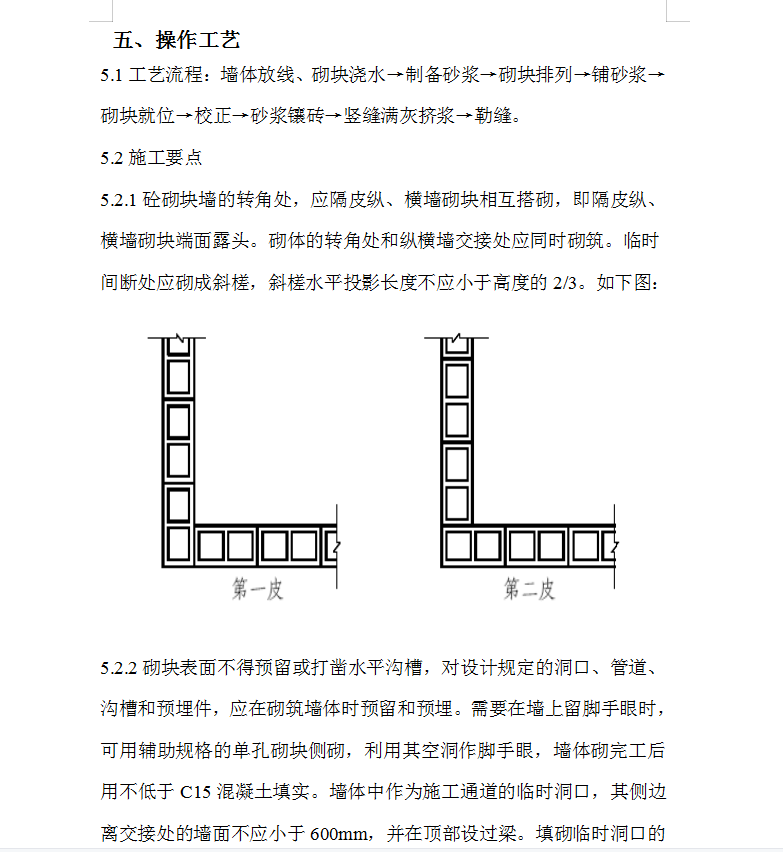

资料截图
