33层剪力墙结构商业楼大体积混凝土施工方案 32P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-03-06
  • 资料类型:RAR
  • 资料大小:627 KB
  • 资料分类:结构工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
33层剪力墙结构商业楼大体积混凝土施工方案 32P
建筑面积 (㎡) 104685.7。 建筑高度 (m) 13.95/17.05/97.5/99.70 。基础形式:桩承台、筏板基础。主体结构:现浇钢筋混凝土剪力墙、框架。地上层数:2~33 地下层数:4。标准层 层高(m) 2.85、4.5。其它主要层 高(m) 地下一层为。3.65m(各号楼地下一层:高为 4.8m、7.1m、4.2m、4.2m);地 下二层为:3.40m;地下三层为 3.30m;地下四层为 3.60m;1 号楼首层 6m、2 号楼首层 5.8m;3 号楼首层 5.9m;4 号楼首层 5.9m、二层 6m;5 号楼首层 6m、二层 6m;基础垫层 C15 素混凝土 基础底板、承台 C35 抗渗 P8 地下室外墙 C35 抗渗 P8 地下室顶板 C35 抗渗 P6 地下室梁板:全部使用 C35 1#商业、住宅楼墙、柱 -4~8 层=C55、9~13 层 =C50、14~18 层=C45、19~ 23 层=C40、24~28层=C35、 29 层以上=C30 1#商业、住宅楼梁板: 全部使用 C30 2#商业、住宅楼墙、柱 -4~8 层=C55、9~13 层 =C50、14~18 层=C45、19~ 23 层=C40、24~28层=C35、 29 层以上=C30 2#商业、住宅楼梁板: 全部使用 C30 3#商业、办公楼墙、柱 -4~6 层=C55、7~11 层 =C50、12~16 层=C40、 17 层以上=C30 3#商业、办公楼梁板: 全部使用 C30 4#商业楼墙、柱 -4~1 层=C35、2 层=C30 4#商业楼梁板:全部使用 C30 5#商业楼墙、柱 -4~1 层=C35、2 层=C30 5#商业楼梁板:全部使用 C30

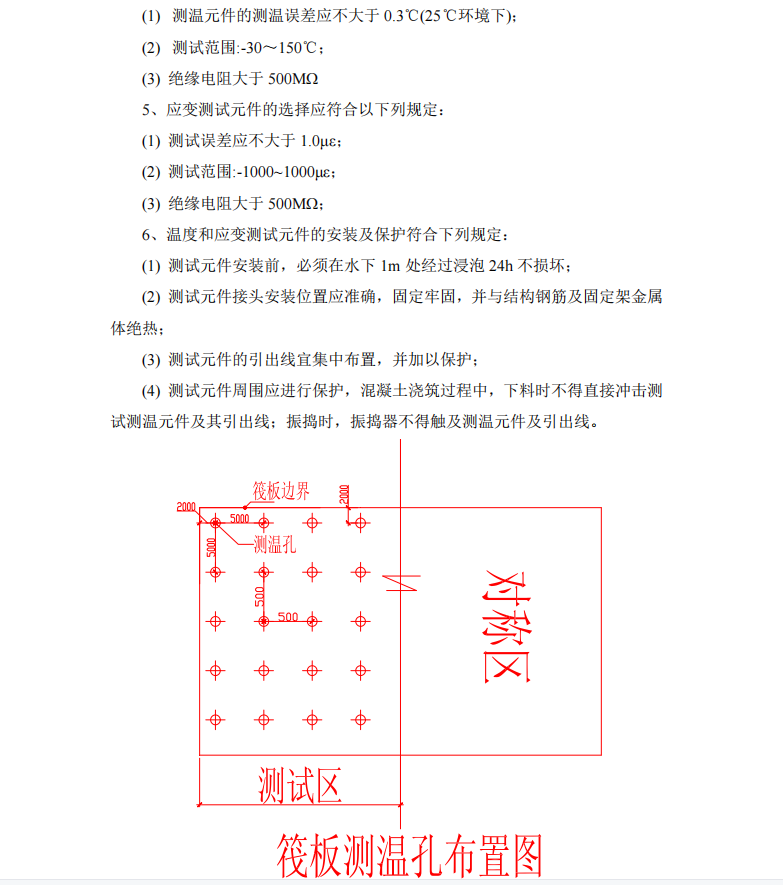

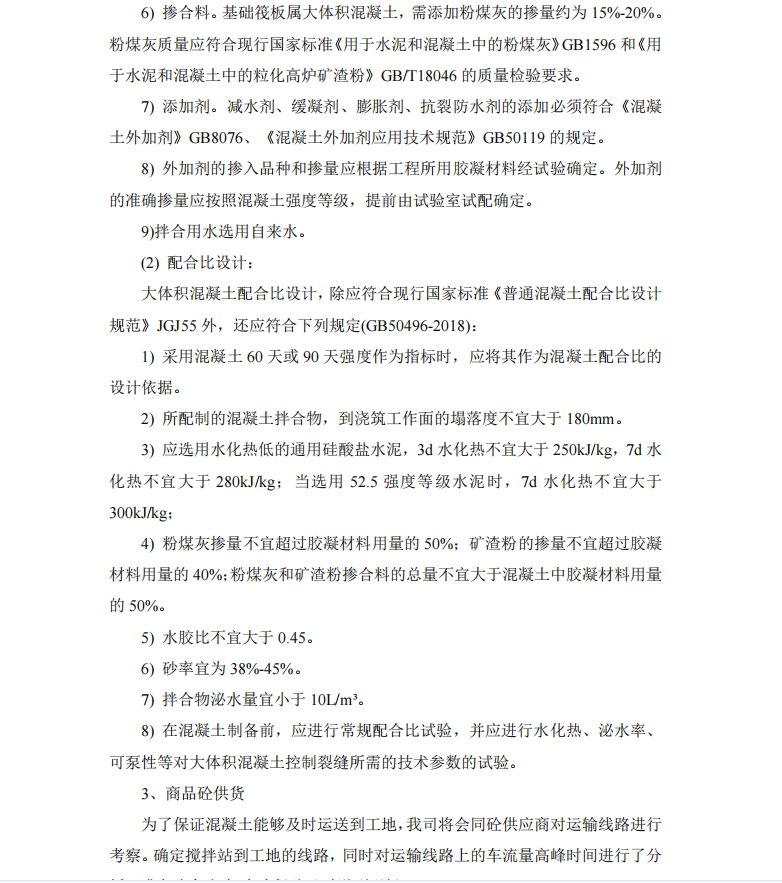

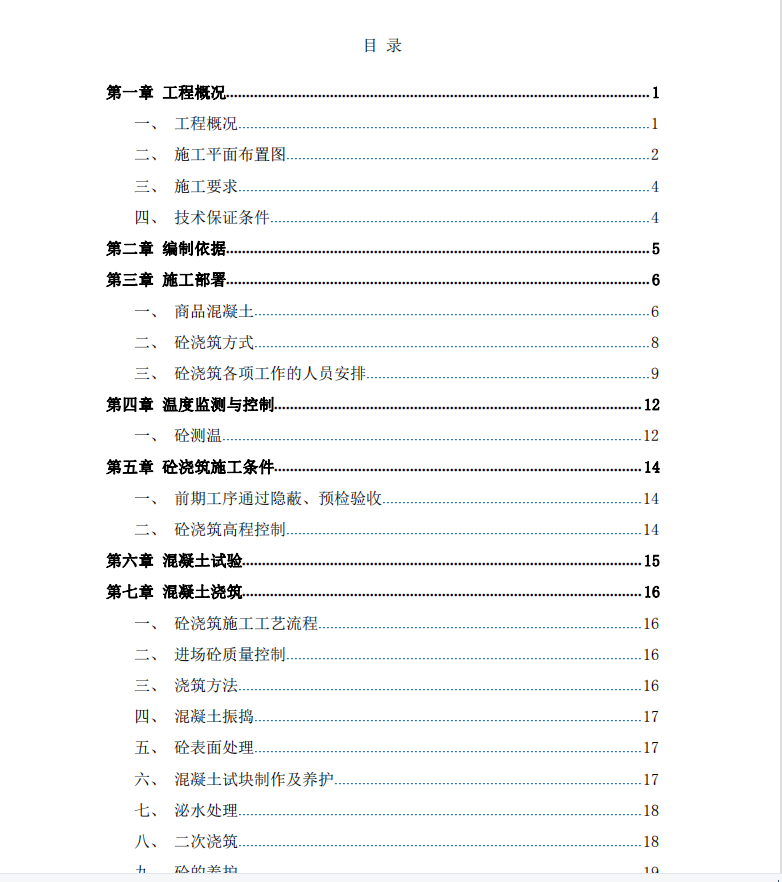

资料截图
  • 33层剪力墙结构商业楼大体积混凝土施工方案 32P
  • 33层剪力墙结构商业楼大体积混凝土施工方案 32P
  • 33层剪力墙结构商业楼大体积混凝土施工方案 32P
