剪力墙住宅楼填充墙砌筑施工方案 21P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-03-07
  • 资料类型:RAR
  • 资料大小:116 KB
  • 资料分类:结构工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
剪力墙住宅楼填充墙砌筑施工方案 21P
本工程为XX城中村改造B区工程,位于XX路。1#2#5#楼结构类型为现浇剪力墙结构,1#5#楼地下两层、地上26层,2#楼地下2层、地上25层。填充墙采用加气混凝土砌块,强度等级A3.5,密度等级等级B06,砂浆采用M5混合砂浆。地下部分(土中)采用MU15混凝土实心砖及Mb7.5水泥砂浆砌筑。砌筑砂浆均采用预拌砂浆。砌筑工程的主要部位为外墙、内隔墙均为加气混凝土砌块墙,分为100mm、150mm、200mm、250mm、300mm多种规格,采用 M5混合砂浆砌筑。地下与覆土直接接触的部位墙体采用MU15混凝土实心砖,M7.5水泥砂浆砌筑。填充墙体采用干密度级别为B06级、强度级别为A3.5级的蒸压加气混凝土砌块,采用 M5干混砂浆砌筑。1#2#5#楼构造柱、圈梁砼强度等级为C25。卫生间上翻沿砼强度等级为C20,高度250mm,厚度随墙厚。除卫生间墙体根部做混凝土坎台外,其他在墙底部另砌4层水泥砖。弱、强电井及水暖管井门下做250mm高C15素混凝土。

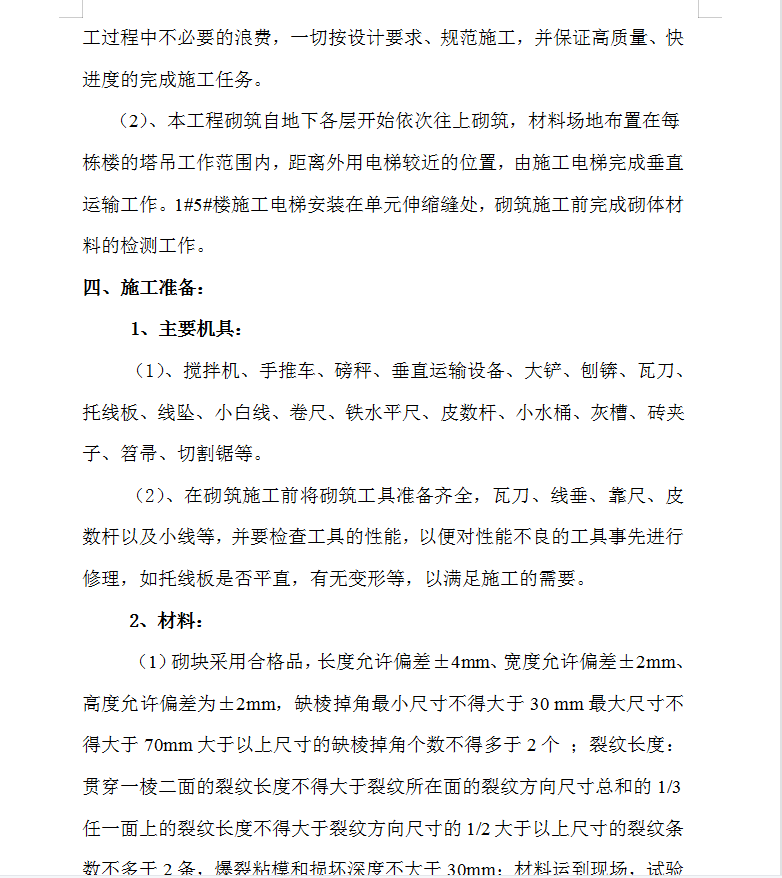

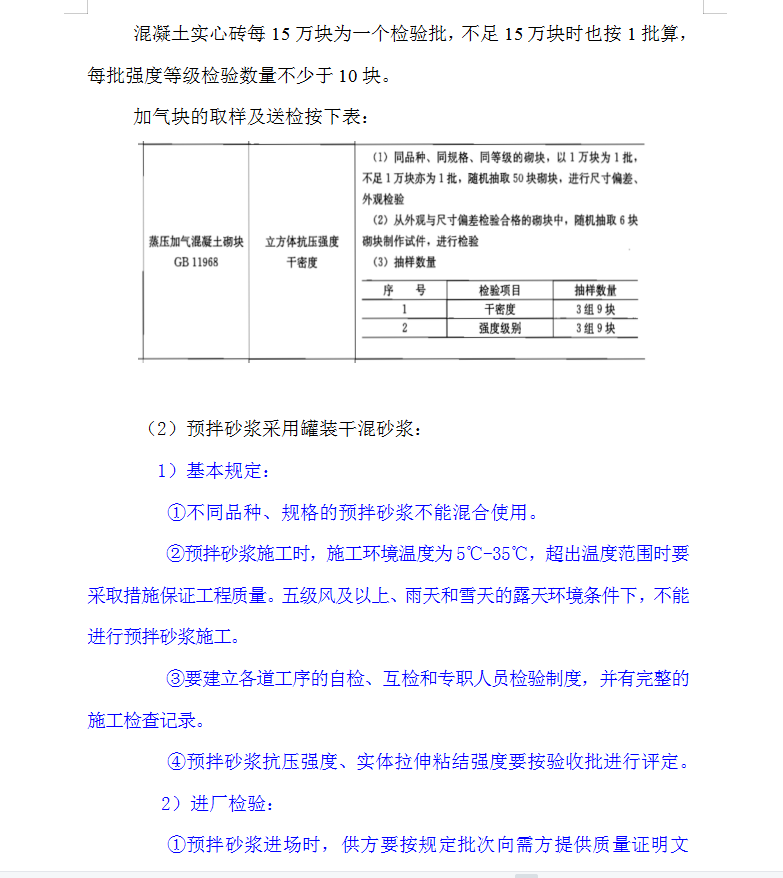

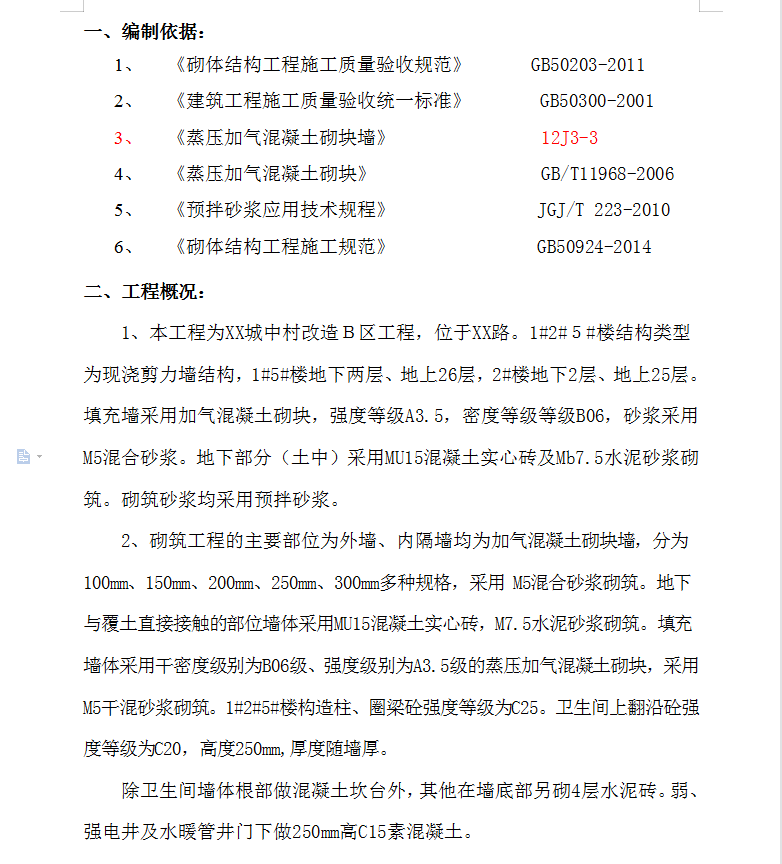

资料截图
  • 剪力墙住宅楼填充墙砌筑施工方案 21P
  • 剪力墙住宅楼填充墙砌筑施工方案 21P
  • 剪力墙住宅楼填充墙砌筑施工方案 21P
