挂瓦坡屋面施工方案 6P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2021-11-18
  • 资料类型:RAR
  • 资料大小:10.8 KB
  • 资料分类:结构工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
挂瓦坡屋面施工方案 6P
该工程屋面包括平屋面、坡屋面,上面有塔楼及八角楼。平屋面防水层采用两道SBS改性沥青防水卷材。坡屋面防水层已取消,天沟内防水层底层为3mm厚SBS改性沥青防水卷材附加层,面层为4mm厚带页岩保护的SBS改性沥青防水卷材,坡屋面面层为平瓦屋面,八角楼坡屋面为油毡瓦屋面。
①基层(找坡层主要是天沟)应进行隐蔽工程检查验收,合格后方可进行找平层施工。
②找平层的排水坡度应符合设计要求。
③各种穿过屋面的预埋管件根部及基层与突出屋面结构(女儿墙、天井等)的交接处和基层的转角处,应按设计要求做好处理,并且找平层均应做成圆弧形,圆弧半径为100~150mm。
④根据设计要求的坡度,弹线、找好规矩(包括天沟的坡度),并进 行彻底清理。

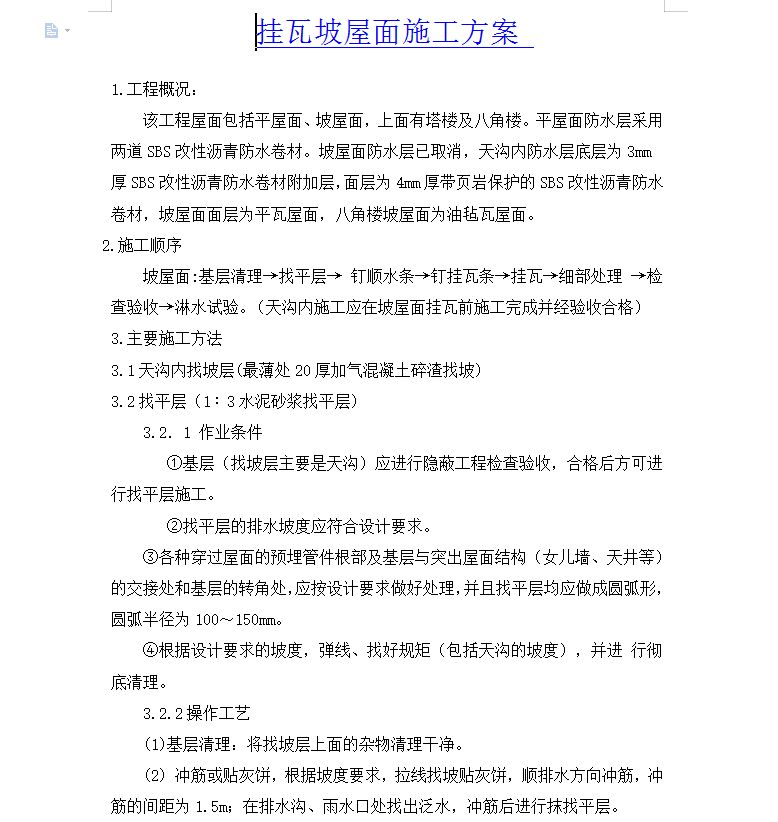

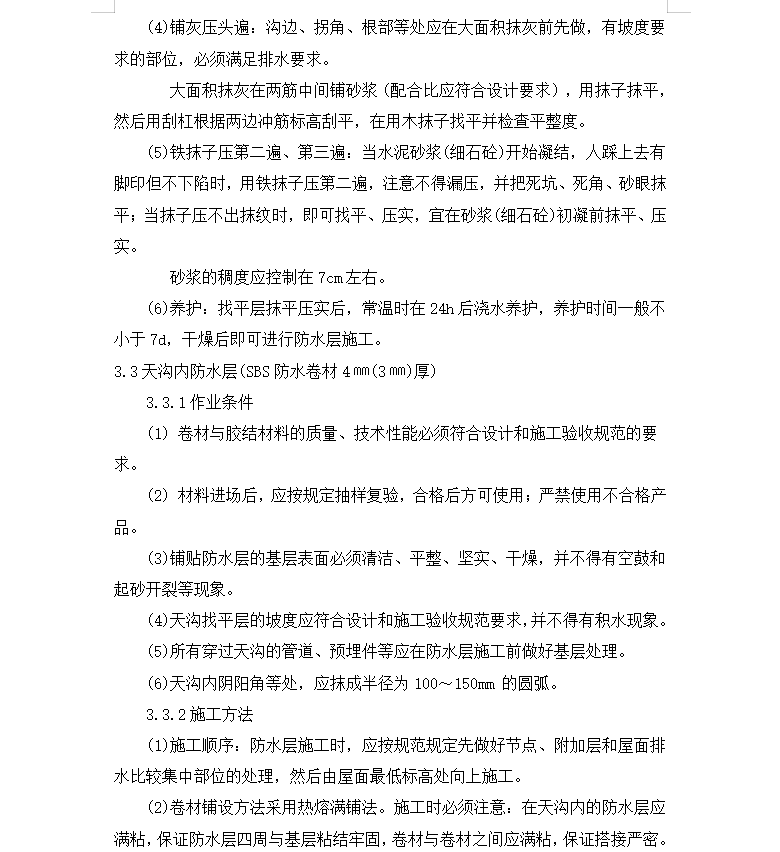

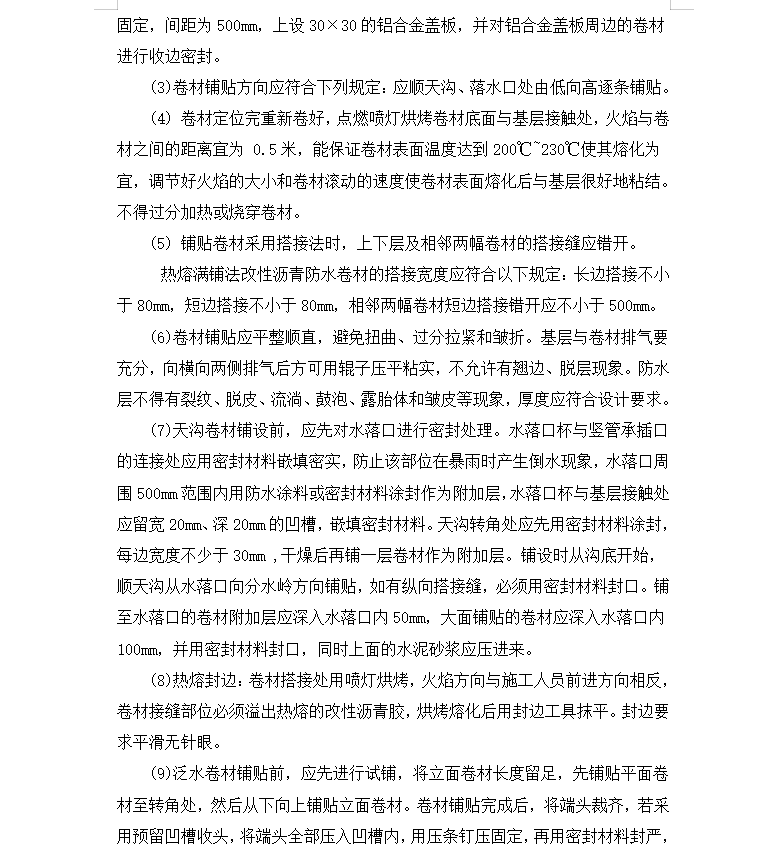

资料截图
