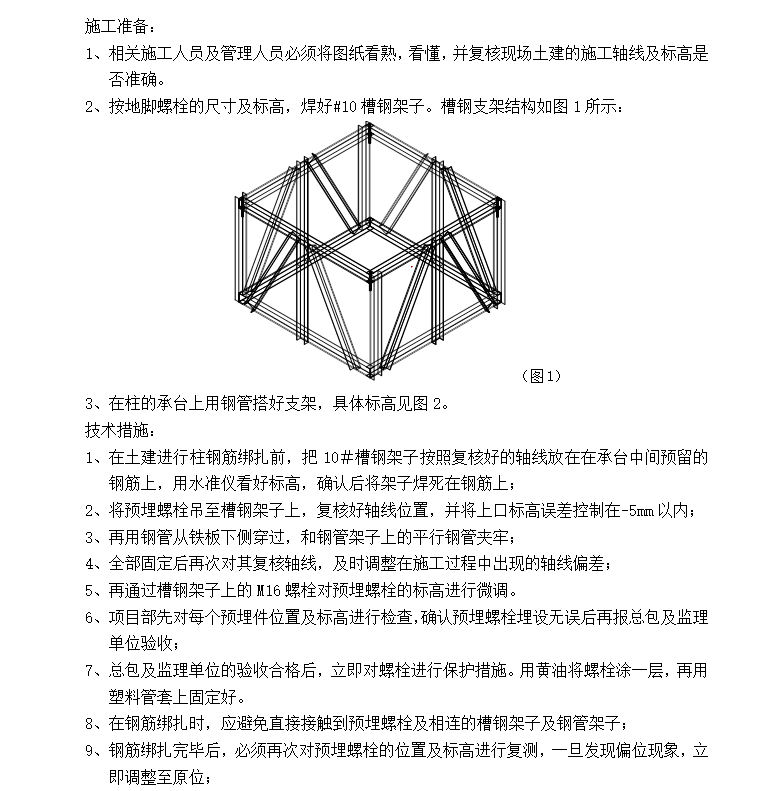

施工准备:1、相关施工人员及管理人员必须将图纸看熟,看懂,并复核现场土建的施工轴线及标高是否准确。按地脚螺栓的尺寸及标高,焊好#10槽钢架子。3、在柱的承台上用钢管搭好支架,具体标高见图2。

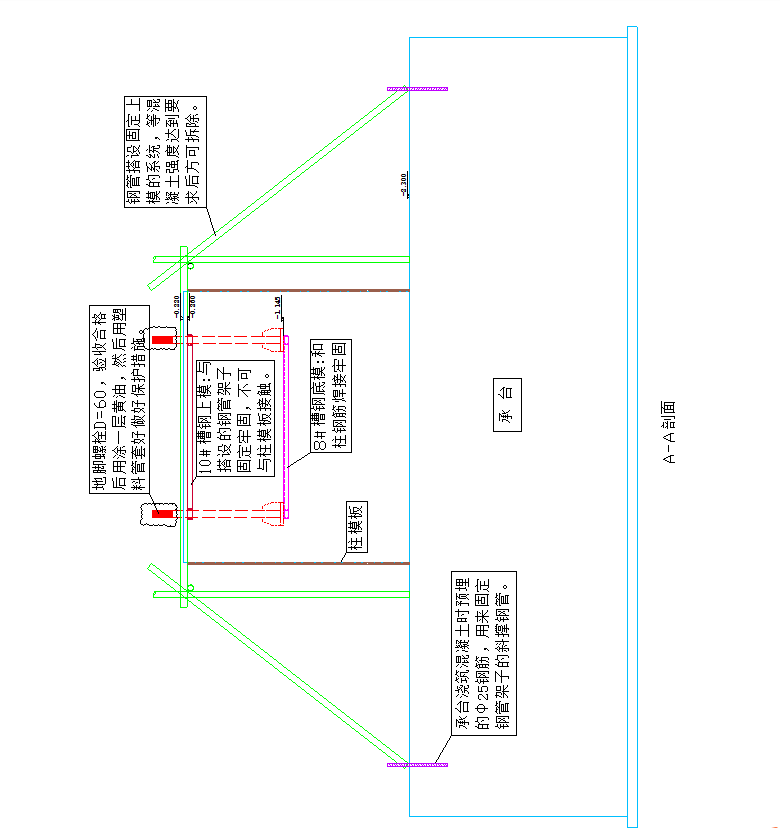

技术措施:
1、在土建进行柱钢筋绑扎前,把10#槽钢架子按照复核好的轴线放在在承台中间预留的钢筋上,用水准仪看好标高,确认后将架子焊死在钢筋上;
2、将预埋螺栓吊至槽钢架子上,复核好轴线位置,并将上口标高误差控制在-5mm以内;
3、再用钢管从铁板下侧穿过,和钢管架子上的平行钢管夹牢;
4、全部固定后再次对其复核轴线,及时调整在施工过程中出现的轴线偏差;
5、再通过槽钢架子上的M16螺栓对预埋螺栓的标高进行微调。
6、项目部先对每个预埋件位置及标高进行检查,确认预埋螺栓埋设无误后再报总包及监理单位验收;
7、总包及监理单位的验收合格后,立即对螺栓进行保护措施。用黄油将螺栓涂一层,再用塑料管套上固定好。
8、在钢筋绑扎时,应避免直接接触到预埋螺栓及相连的槽钢架子及钢管架子;
9、钢筋绑扎完毕后,必须再次对预埋螺栓的位置及标高进行复测,一旦发现偏位现象,立即调整至原位;
10、模板安装时也避免与外围钢管架子接触,安装完毕后模板不可与钢管架子接触,避免由于模板的滑动或移位引起预埋螺栓的偏移;
11、在混凝土施工时,混凝土从泵管下来时应注意不要直接冲击在预埋螺栓、钢管架子和槽钢架子上;
