高层框架结构医院大楼塔吊基础专项施工方案 26P
规划总用地面积10208平方米,总建筑面积83933平方米。其中:地上建筑面积56390平方米,地下建筑面积27543平方米,建筑占地面积60717平方米。地面上主楼23层,裙房8层,地面下三层,建筑总高度94.95米,装饰构架最高点108.55米,地下一层层高5.0m,建筑功能为放射科;地下二层层高为4.35m,建筑功能为车库;地下三层为4.5m,建筑功能为为设备用房和地下车库;地上建筑层高有5.1m、4.2m、3.9m,分别作为各科室的门诊及急诊用房和行政办公用房等。大楼建成后,可满足8000人日门诊量的要求。同时使得医院整体规划更加完整,各功能区门诊楼、外科楼、内科楼、干部楼的联系更加紧密便捷,城市的建筑空间和景观更加丰富完整。
本工程结构形式为框架剪力墙结构,基础类型为桩基。地基基础设计等级为甲级,建筑抗震设防类别属乙类建筑。抗震设防烈度为六度,建筑结构安全等级为二级。结构抗震等级中框架、剪力墙抗震等级均为二级,且地下一层为二级,地下二、三层为三级。裙楼与主楼之间设置一道抗震缝,缝净宽150mm。
本工程共有三层地下室,采用桩筏基础。基坑面积8605m2,总延长米约392m,基坑开挖深度约15~17.8m,根据基坑开挖深度的不同,基坑周边围护体分别采用800mm和1000mm厚的“两墙合一”地下连续墙。

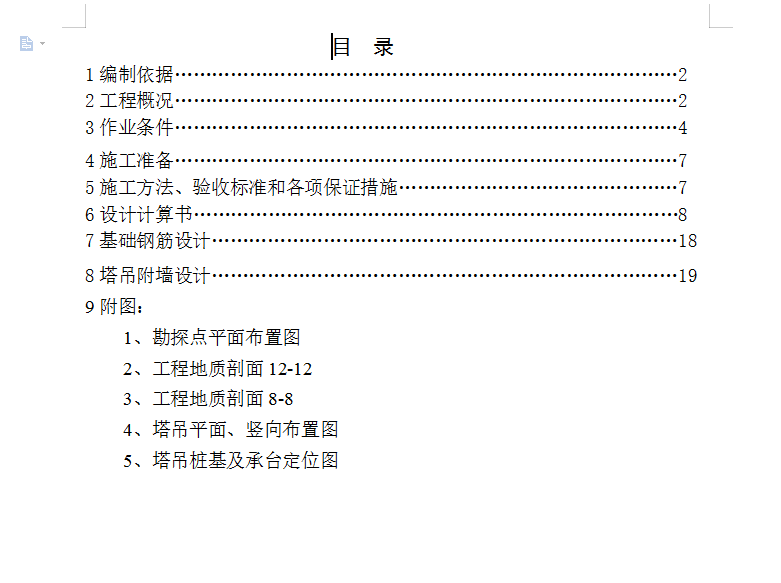

1编制依据………………………………………………………………………2
2工程概况………………………………………………………………………2
3作业条件………………………………………………………………………4
4施工准备………………………………………………………………………7
5施工方法、验收标准和各项保证措施………………………………………7
6设计计算书……………………………………………………………………8........

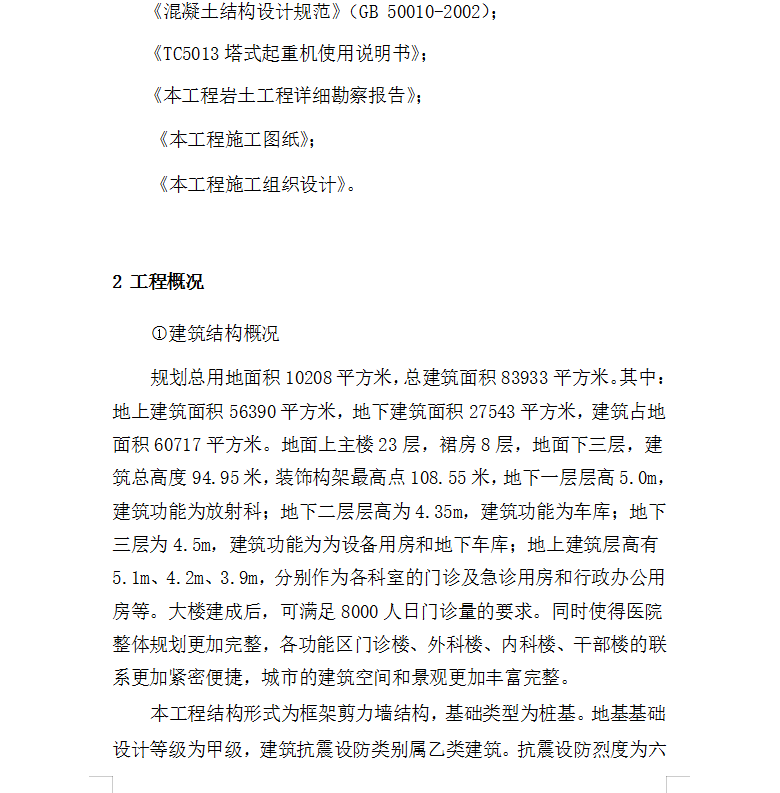

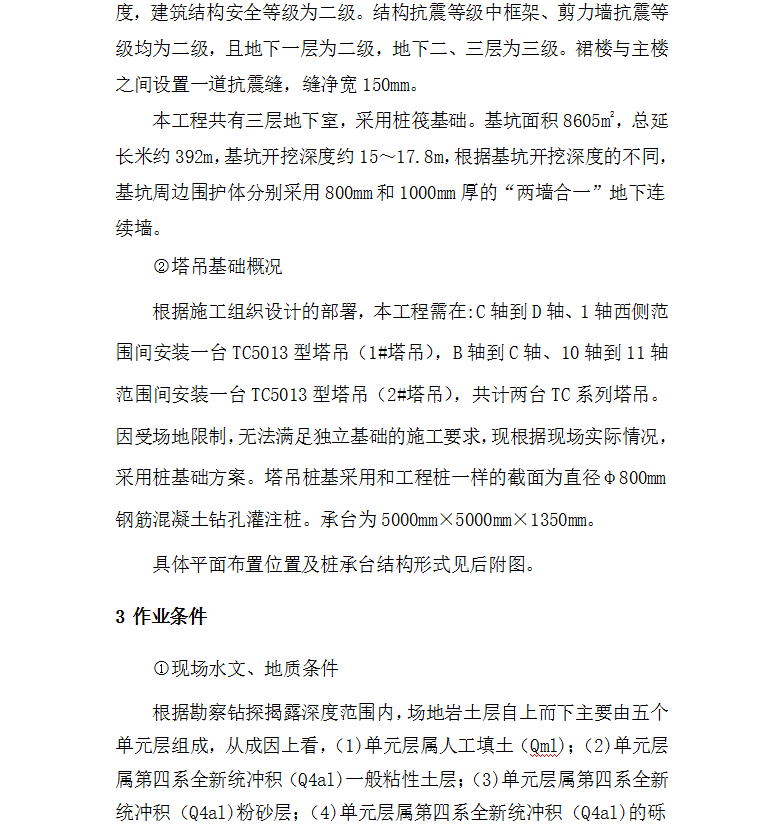

资料截图
  • 高层框架结构医院大楼塔吊基础专项施工方案 26P
  • 高层框架结构医院大楼塔吊基础专项施工方案 26P
  • 高层框架结构医院大楼塔吊基础专项施工方案 26P
