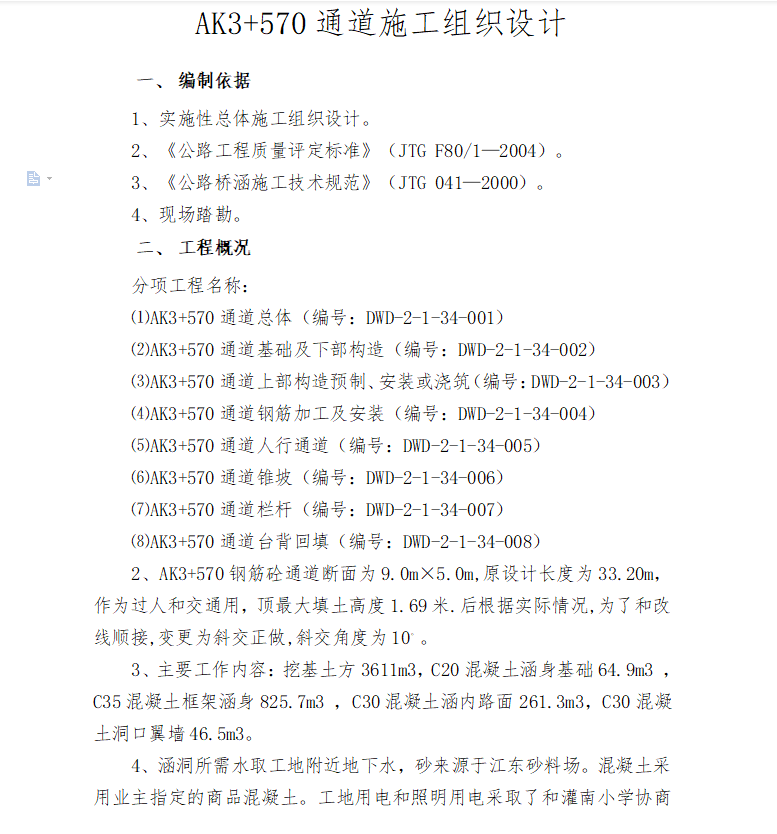

AK3+570钢筋砼通道断面为9.0m×5.0m,原设计长度为33.20m，作为过人和交通用，顶最大填土高度1.69米.后根据实际情况,为了和改线顺接,变更为斜交正做,斜交角度为10。
主要工作内容：挖基土方3611m3，C20混凝土涵身基础64.9m3 ，C35混凝土框架涵身825.7m3 ，C30混凝土涵内路面261.3m3，C30混凝土洞口翼墙46.5m3。

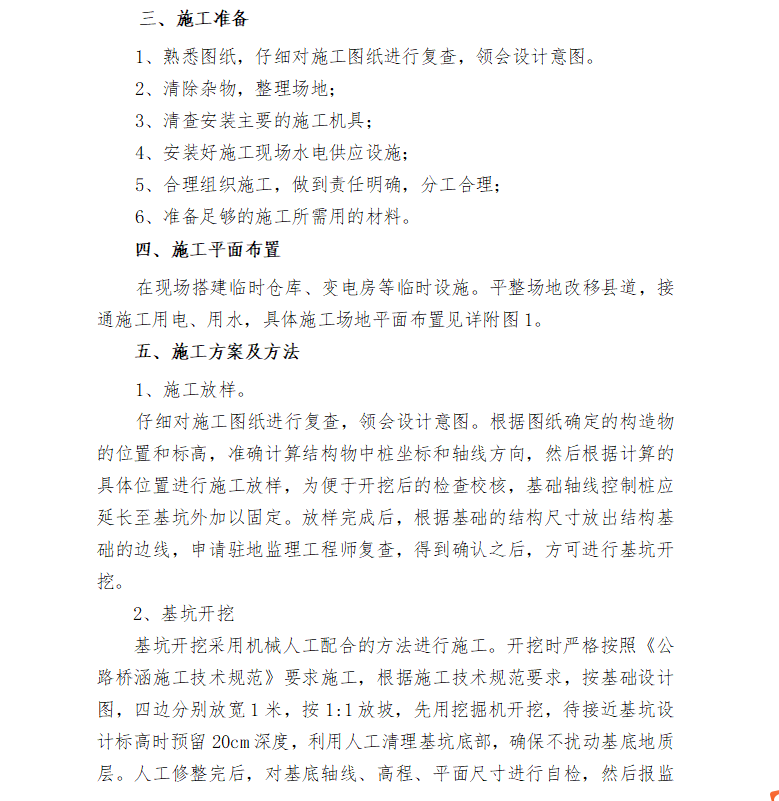

仔细对施工图纸进行复查，领会设计意图。根据图纸确定的构造物的位置和标高，准确计算结构物中桩坐标和轴线方向，然后根据计算的具体位置进行施工放样，为便于开挖后的检查校核，基础轴线控制桩应延长至基坑外加以固定。放样完成后，根据基础的结构尺寸放出结构基础的边线，申请驻地监理工程师复查，得到确认之后，方可进行基坑开挖。
