北京市某小区配套楼,地上2层,结构屋面高度10.40m,采用钢筋混凝土框架结构。抗震设防类别丙类,设防烈度8度(0.2g),框架抗震等级为二级。

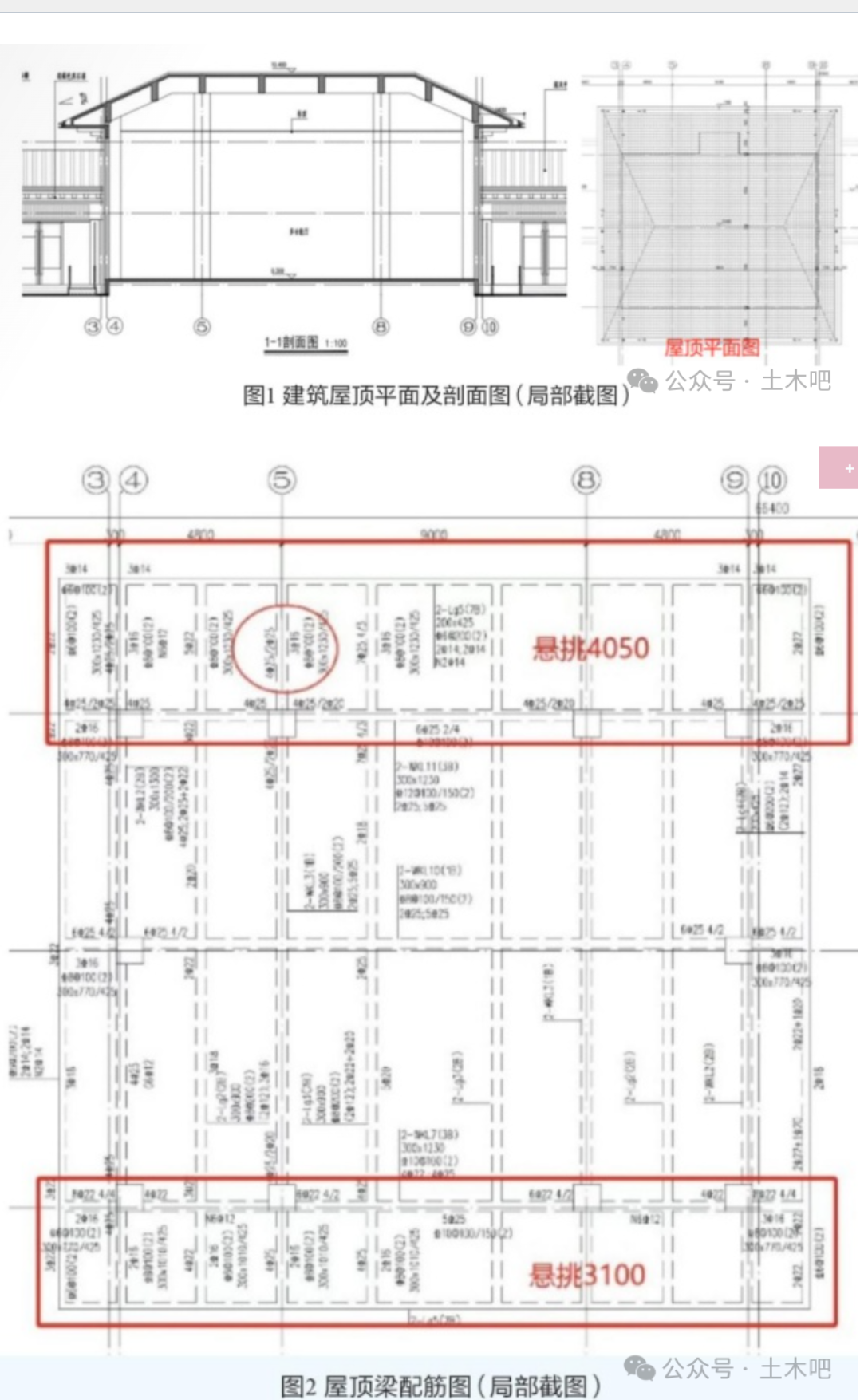

      该楼设缝分为多个单体,其中4轴~9轴为多功能厅,大屋盖周边悬挑,其中南北各悬挑3.1m和4.05m,建筑屋顶平面及剖面图见图1,屋顶梁配筋图见图2。


问题

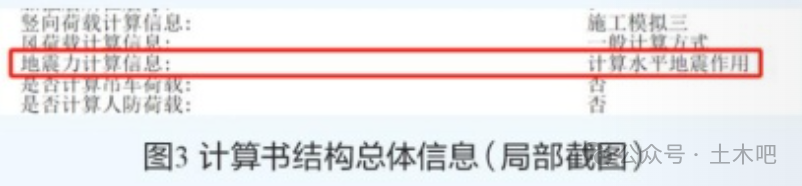

    该配套楼多功能厅屋顶悬挑梁长度大于2m,仅仅计算水平地震作用,未计算竖向地震作用,计算书结构总体信息见图3。


相关要求

    《建筑与市政工程抗震通用规范》GB 55002-2021

       4.1.2 各类建筑与市政工程的地震作用,应采用符合结构实际工作状况的分析模型进行计算,并应符合下列规定:

      1 一般情况下,应至少沿结构两个主轴方向分别计算水平地震作用;当结构中存在与主轴交角大于15°的斜交抗侧力构件时,尚应计算斜交构件方向的水平地震作用。

      2 计算各抗侧力构件的水平地震作用效应时,应计入扭转效应的影响。

      3 抗震设防烈度不低于8度的大跨度、长悬臂结构和抗震设防烈度9度的高层建筑物、盛水构筑物、贮气罐、储气柜等,应计算竖向地震作用。

      4 对平面投影尺度很大的空间结构和长线型结构,地震作用计算时应考虑地震地面运动的空间和时间变化。

      5 对地下建筑和埋地管道,应考虑地震地面运动的位移向量影响进行地震作用效应计算。

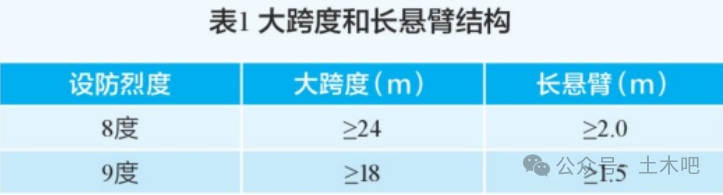

    竖向地震作用是指结构在竖向地震分量的作用下,产生竖向的地震效应。根据我国大陆和台湾地震的经验,高烈度区高层、大跨度和长悬臂构件,竖向地震震害严重,竖向地震作用的影响不可忽视。《建筑与市政工程抗震通用规范》第4.1.2条条文说明对于需计算竖向地震作用的大跨度和长悬臂结构,有明确的尺寸范围界定,具体见表1。

        本项目计算书地震作用计算参数有误,屋盖梁悬臂长度远大于2m,未考虑竖向地震作用,悬臂梁配筋未见相应增大,违反《建筑与市政工程抗震通用规范》中第4.1.2条第3款规定。


改进措施

   《建筑与市政工程抗震通用规范》中第4.1.2条属于涉及计算原则类的高频违反强条条款。抗震设计时,结构应考虑的地震作用可能来自于任意方向,当有斜交抗侧力构件时,应考虑对各构件的最不利方向的水平地震作用;对于质量和刚度分布明显不对称的结构,应计入双向水平地震作用的扭转影响,其他情况应计算单向水平地震作用的扭转影响;高烈度区大跨度及长悬臂结构需计算竖向地震。设计人员应重点核查计算书地震作用计算参数,加强校审,防范化解重大安全风险。本项目整改,调整地震作用计算参数,计算竖向地震作用,根据计算结果重新配置悬挑梁钢筋,以满足规范要求。

(由中京同合国际工程咨询(北京)有限公司——吴清、孙华敏提供)
