一、问题提出：

对于钢结构主次梁连接构造，很多设计工程师会在次梁连接板的对侧设置一块构造劲板，但一直未找到相关的依据，那么我们试着用力学分析的角度找找答案，考察构造劲板设置与不设置两种状况的力学行为。

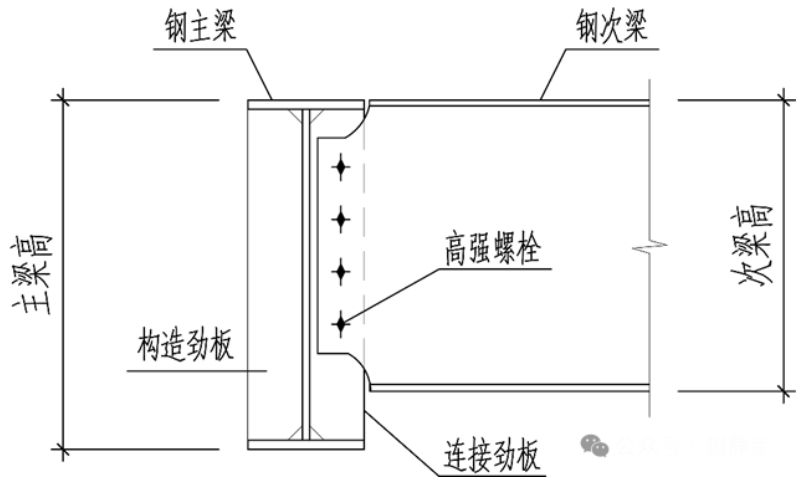

钢结构主次梁连接节点构造

二、力学分析

1、模型构造：

分析模型我们采用一根6m跨的钢梁来模拟框架梁，次梁连接在主梁的跨中位置。主钢梁截面采用H1000x400x18x28，连接劲板和构造劲板均采用12厚钢板，材质均采用Q235B。

2、荷载加载：

为了简化分析，次梁的剪力假定作用在连接劲板侧边，剪力标准值V=300kN，考虑钢梁自重。

3、荷载组合：1.3x自重标准值+1.5x剪力标准值

4、分析类型：线性静力分析

三、分析结果

1、设置构造劲板时分析结果：

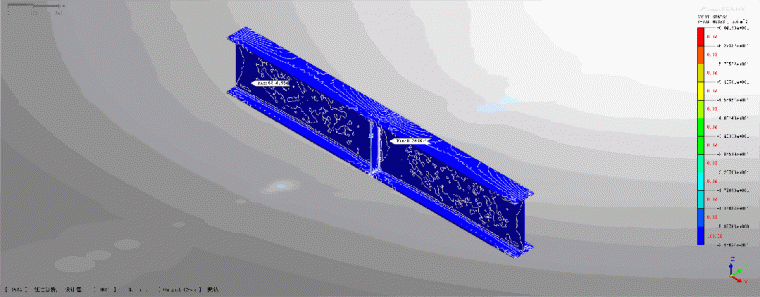

设置构造劲板应力图（45度视图）

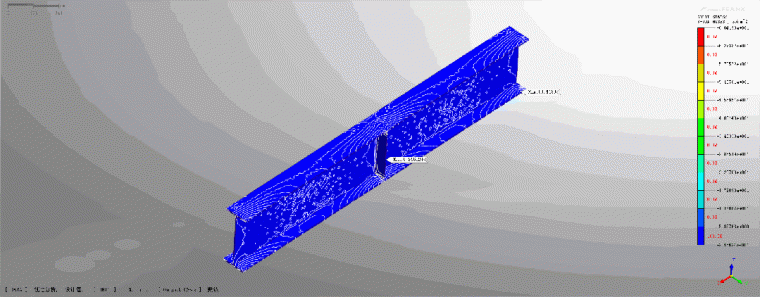

设置构造劲板应力图（负45度视图）

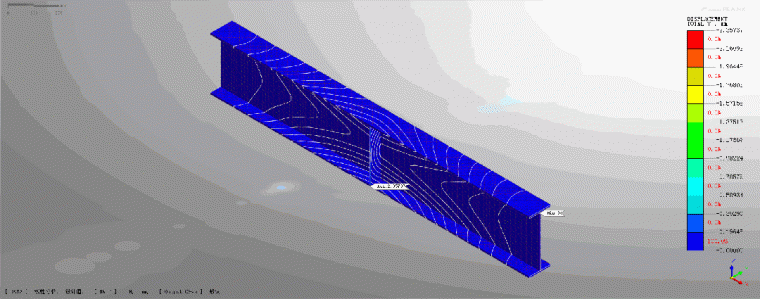

设置构造劲板位移图（45度视图）

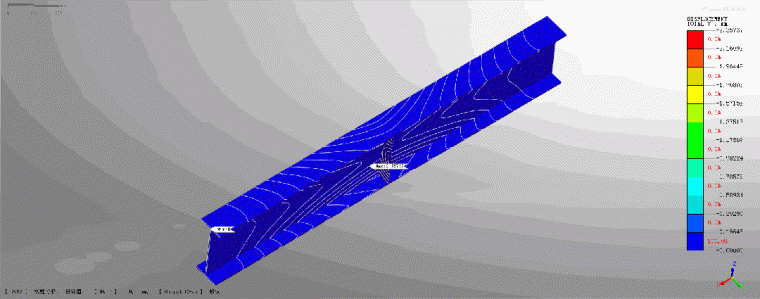

设置构造劲板位移图（负45度视图）



2、无构造劲板时分析结果：

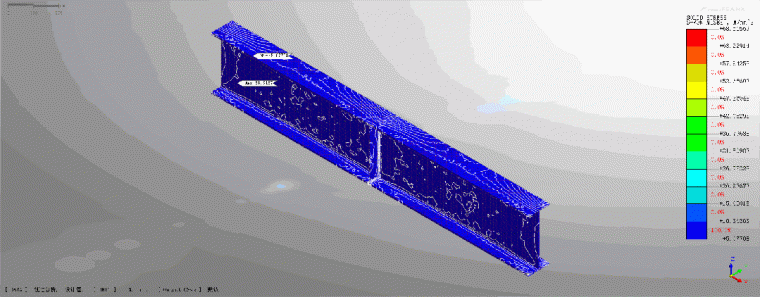

无构造劲板应力图（45度视图）


无构造劲板应力图（负45度视图）

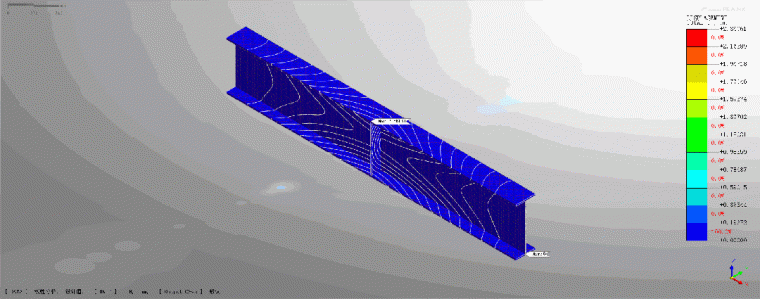

无构造劲板位移图（45度视图）

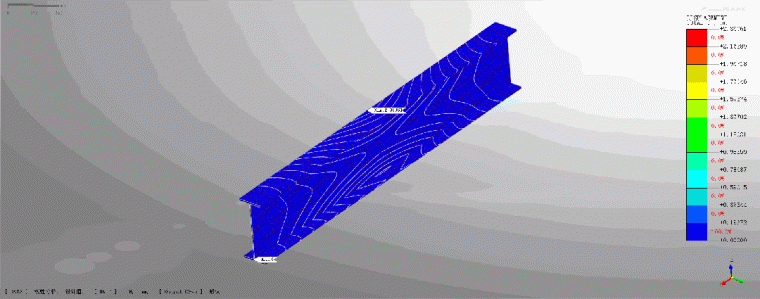

无构造劲板位移图（负45度视图）



四、结论和探讨

经过以上简化模型的分析，构造劲板设置与否对主钢梁最大应力值及出现位置均无明显影响，最大应力均出现在钢梁两端支点下翼缘处；构造劲板设置对变形最大值无明显影响，但设置构造劲板后，最大变形由原来的连接板上翼缘位置下移到下翼缘位置。

综合来看，构造劲板设置与否对钢梁整体力学行为无重大影响，但对劲板周边的应力分布和变形有改变。那么具体到工程实践中，是否需要设置构造劲板，也请各位有经验的结构工程师分享下意见！
