装配式整体混凝土结构设计探讨培训讲义 79P

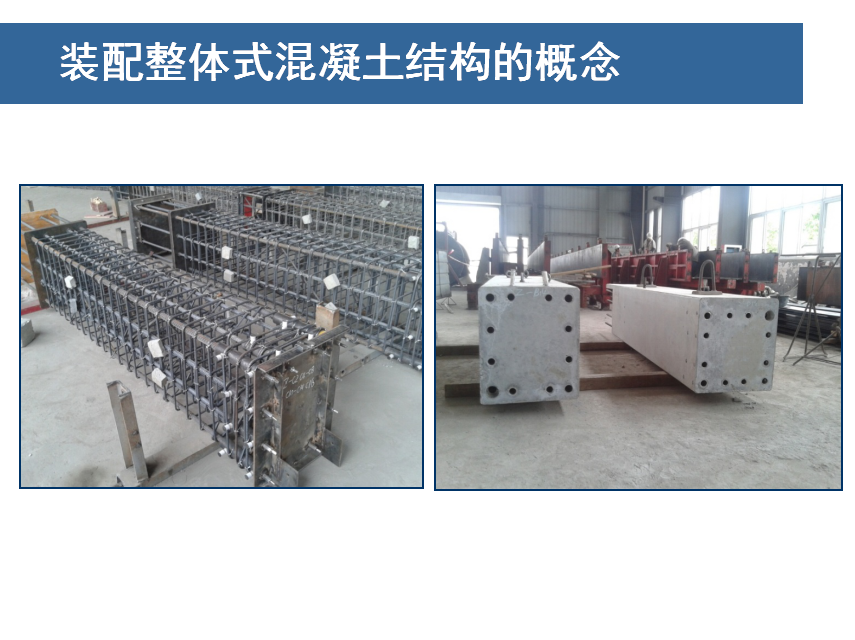

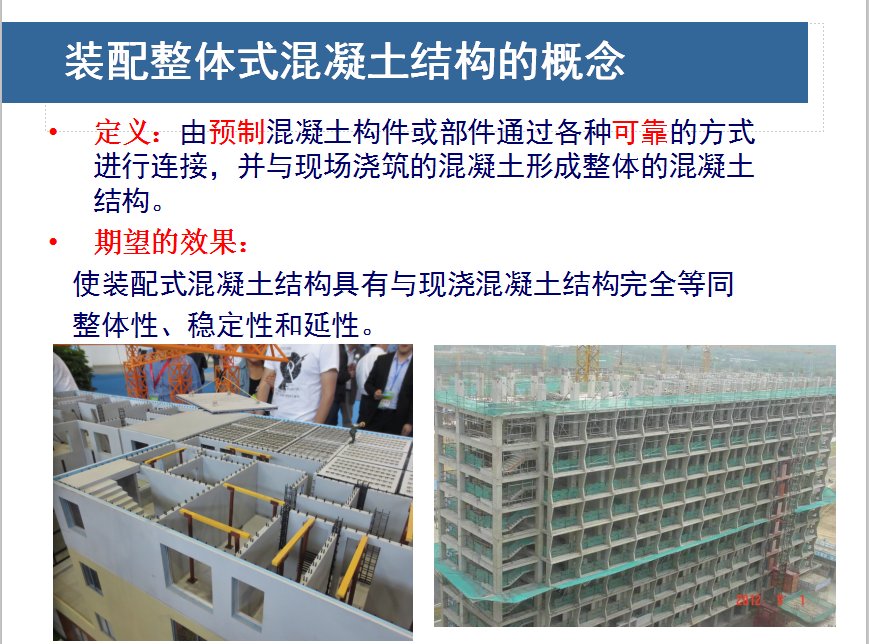

装配整体式混凝土结构由预制混凝土构件或部件通过各种可靠的方式进行连接,并与现场浇筑的混凝土形成整体的混凝土结构。
期望的效果:使装配式混凝土结构具有与现浇混凝土结构完全等同整体性、稳定性和延性。

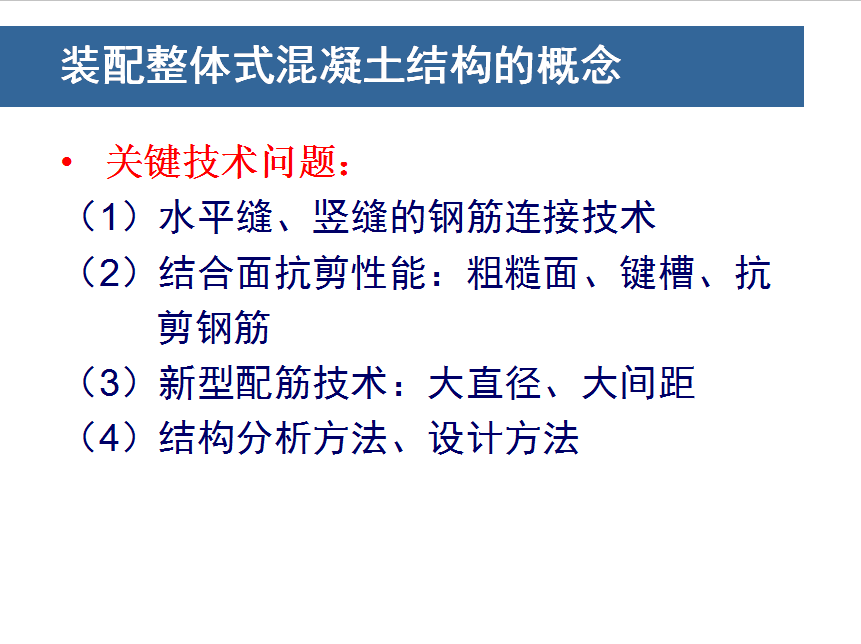

关键技术问题:
(1)水平缝、竖缝的钢筋连接技术
(2)结合面抗剪性能:粗糙面、键槽、抗剪钢筋
(3)新型配筋技术:大直径、大间距
(4)结构分析方法、设计方法
装配整体式结构的楼盖宜采用叠合楼盖。装配整体式结构中,下列部位楼盖宜采用现浇混凝土 :
1 结构顶层、地下室顶层;
2 作为上部结构嵌固部位的地下室楼层及其相关范围;
3 结构体型收进处的楼层及相邻上、下各一层;
4 平面复杂或开洞较大的楼层;
5 斜柱上、下端周围局部楼盖 。
叠合板
在预制板内设置桁架钢筋,可增加预制板的整体刚度和水平界面抗剪性能。钢筋桁架的下弦与上弦可作为楼板的下部和上部受力钢筋使用。施工阶段,验算预制板的承载力及变形时,可考虑桁架钢筋的作用,减少预制板下的临时支撑。
叠合梁预制部分的截面形式:叠合梁预制部分可采用矩形或凹口截面形式。
叠合梁的箍筋形式:可采用整体封闭箍筋或组合封闭箍筋的形式。抗震等级为一、二级的叠合框架梁的梁端箍筋加密区宜采用整体封闭箍筋。
竖向预制承重构件的纵向受力钢筋连接是装配整体混凝土结构中最为关键的技术,装配整体混凝土结构正是在连接技术的进步与革新的基础上得到应用和发展的。目前国内外比较成熟的竖向预制承重构件的钢筋连接技术主要有两种:
(1)套筒灌浆连接
(2)浆锚搭接连接
套筒灌浆连接是指在预制混凝土构件中预埋的金属套筒中插入钢筋并灌注水泥基灌浆料而实现的钢筋连接方式。
钢筋套筒灌浆连接的技术在美国和日本已经有近四十年的应用历史,是一项十分成熟的技术。美国ACI已明确将这种连接列入机械连接的一类,不仅将这项技术广泛应用于预制构件受力钢筋的连接,而且还用于现浇混凝土受力钢筋的连接。我国部分单位对这种接头进行了一定数量的试验研究工作,证实了它的安全性。

资料截图
  • 装配式整体混凝土结构设计探讨培训讲义 79P
  • 装配式整体混凝土结构设计探讨培训讲义 79P
  • 装配式整体混凝土结构设计探讨培训讲义 79P
