二十七层装配式住宅工程施工工艺及控制重点 56P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-07-01
  • 资料类型:RAR
  • 资料大小:5.19 MB
  • 资料分类:建筑工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二十七层装配式住宅工程施工工艺及控制重点 56P

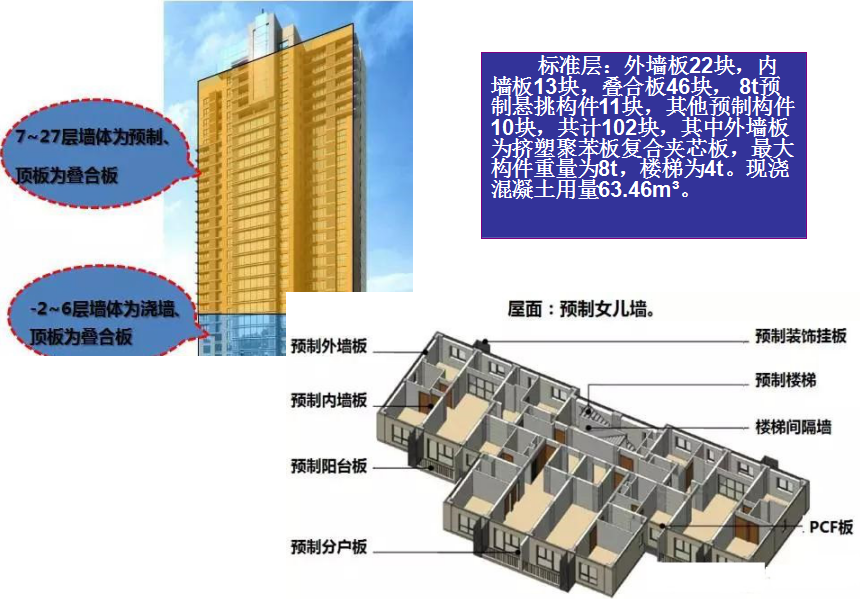

XX全装配工业化高层住宅工程,为27层总高约80米,是目前全国已建最高的全装配式住宅。 本工程地下二层、地上二十七层,总建筑面积11838㎡,总高度79.85m,单层面积395.05㎡,层高2.9m,两梯四户,楼梯形式为剪刀梯。

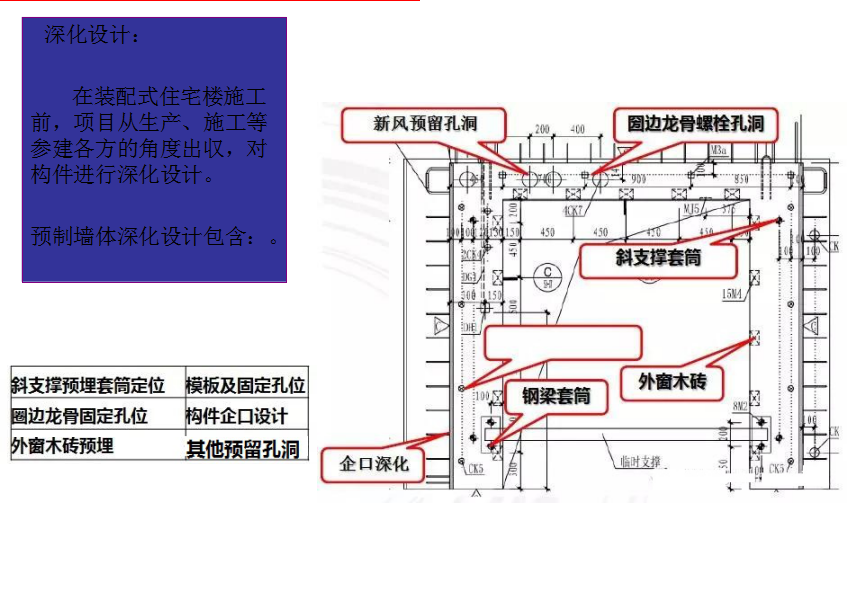

深化设计: 在装配式住宅楼施工前,项目从生产、施工等参建各方的角度出収,对构件进行深化设计。

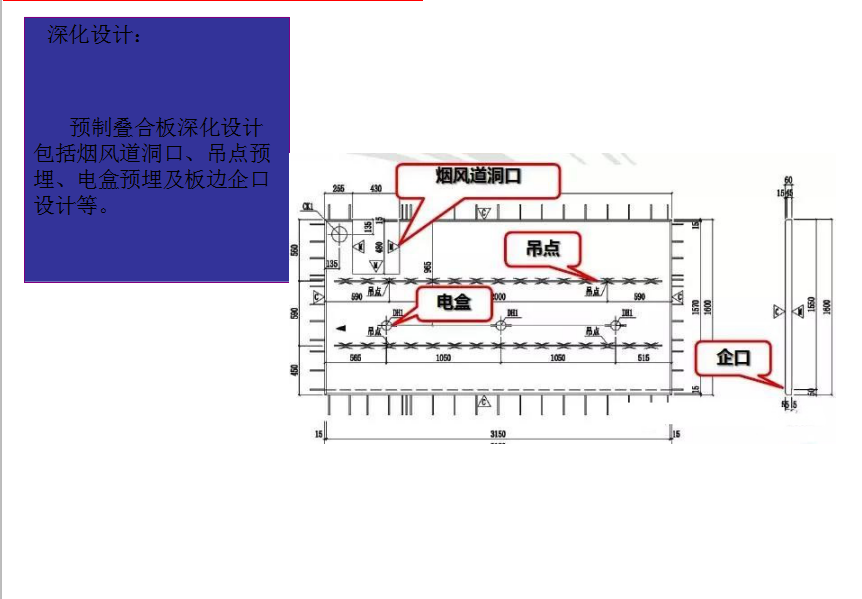

深化设计:预制叠合板深化设计包括烟风道洞口、吊点预埋、电盒预埋及板边企口设计等。
施工策划:项目根据装配式结构的特点,在施工前对现场平面布置、塔吊锚固、外梯安装、配件工具、构件存放等项目进行了详细策划。
1、现场平面布置: 现场道路满足大型构件车辆进场运输。 塔吊性能满足构件卸车区、存放区布置要求。
2、塔吊锚固
2#装配式住宅楼墙体为预制构件,塔吊采用不现浇节点锚固的方式,西侧锚固点在现浇节点处预留锚固钢板,东侧锚固点设置在房间内,采用现浇节点预埋钢梁方式锚固。
3、外梯安装
为配合穿插施工,利用装配式住宅线条简明、安装尺寸精准的特点。外梯轿厢安装后不南侧阳台距离仅250mm,并丏叏消双排平台架。
4、构件存放
为节省场地、降低存放架成本,项目在预制墙体进场前自行设计了整体预制墙体插板架将预制
墙体集中放置
资料截图
  • 二十七层装配式住宅工程施工工艺及控制重点 56P
  • 二十七层装配式住宅工程施工工艺及控制重点 56P
  • 二十七层装配式住宅工程施工工艺及控制重点 56P
