将机械零件的某一部分向基本投影面投射所得的视图，称为局部视图。
将机械零件向不平行于任何基本投影面的平面投影所得的视图，称为斜视图。
剖视图的形成：假想用剖切平面剖开机械零件，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投射所得的图形，称为剖视图,简称剖视。
用剖切平面局部地剖开机械零件所得的剖视图，称为局部剖视图。
虚线的麻烦：

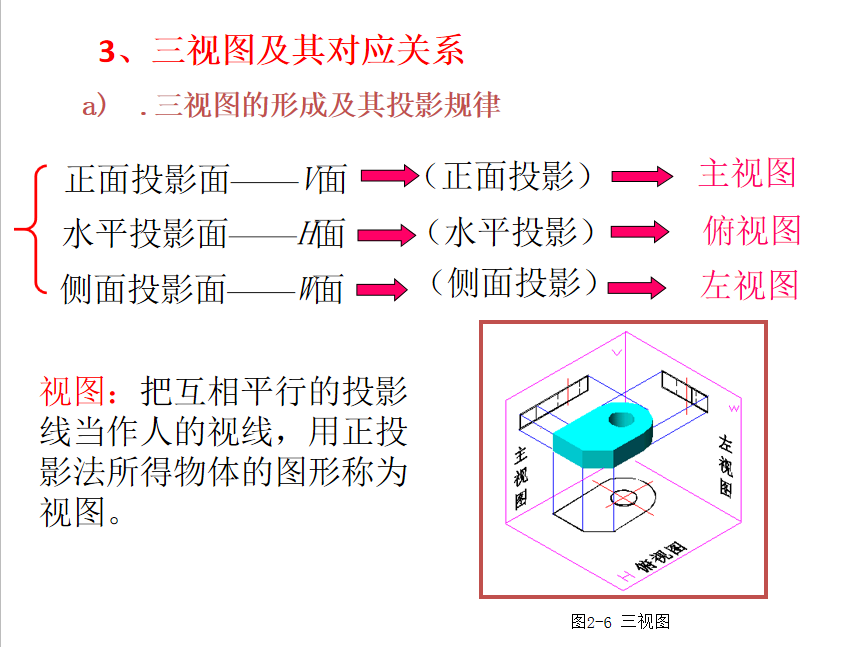

⑴在三视图中，虚线表示两类不可见轮廓线：不可见的外部形状和不可见的内部形状（孔、槽等）。在看三视图时，这两种情况难以区分。
⑵在三视图中不可见轮廓线如果与可见轮廓线重叠，则不可见轮廓线省略不画，这样从图中看懂被省略了的虚线的具体形状就有一定的难度。
⑶在三视图中虚线通常不标注尺寸，虚线太多，尺寸标注也有一定的麻烦。
