区间加深断面开挖及支护技术交底
格栅钢架的安装:直线隧道施工测量在线路中线上安设激光导向仪,激光导向仪调节后的激光束代表线路中线的方向和线路纵断面的坡度。曲线隧道施工测量把激光导向仪安装在线路弦线上,调节后的激光束代表线路弦线的方向及线路纵断面的坡度。格栅安装的施工精度,对于确保隧道的净空意义重大,必须予以高度重视。格栅安装应垂直线路中线,允许偏差为:横向±20mm,纵向±30mm,高程±15mm,垂直度5‰。钢架保护层厚度允许偏差-5mm。格栅拱部分三片进行安装。施工过程中拱顶、拱脚的标高以及两拱脚到隧道中线的水平距离是控制格栅安装精度的关键参数。现采用2台激光导向仪对隧道支护进行控制。

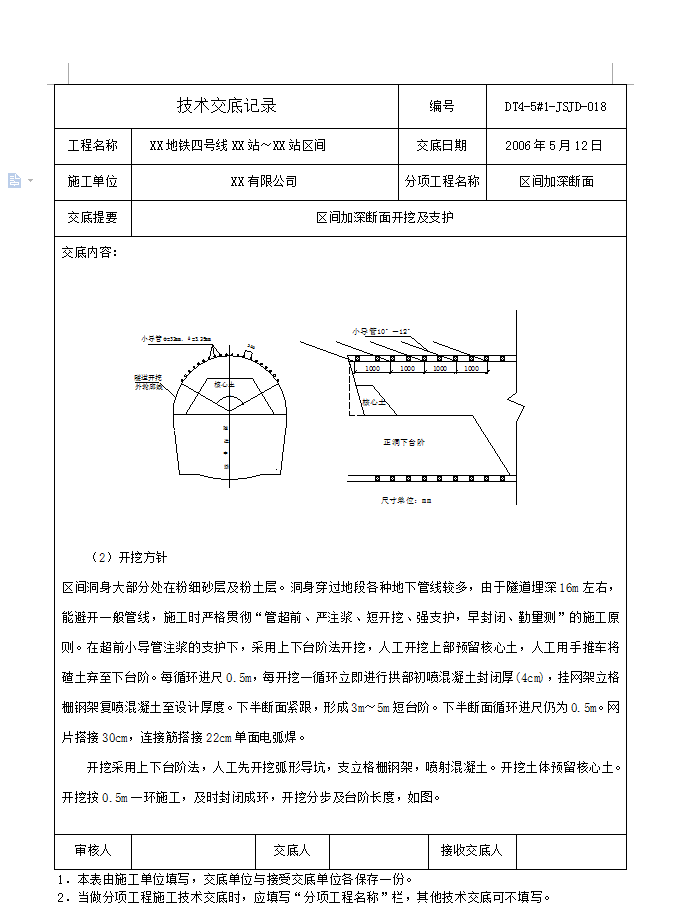

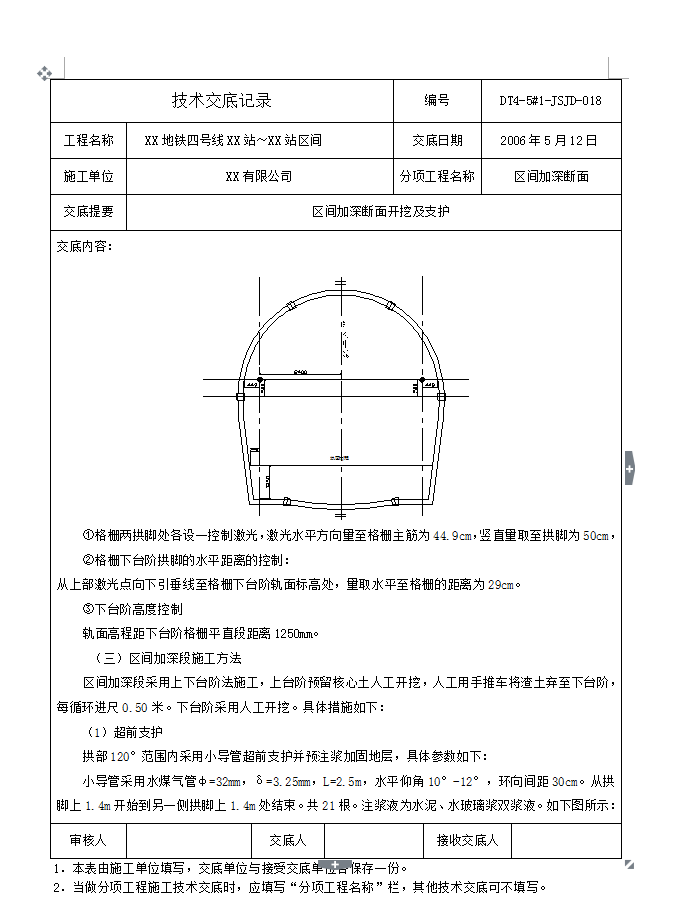

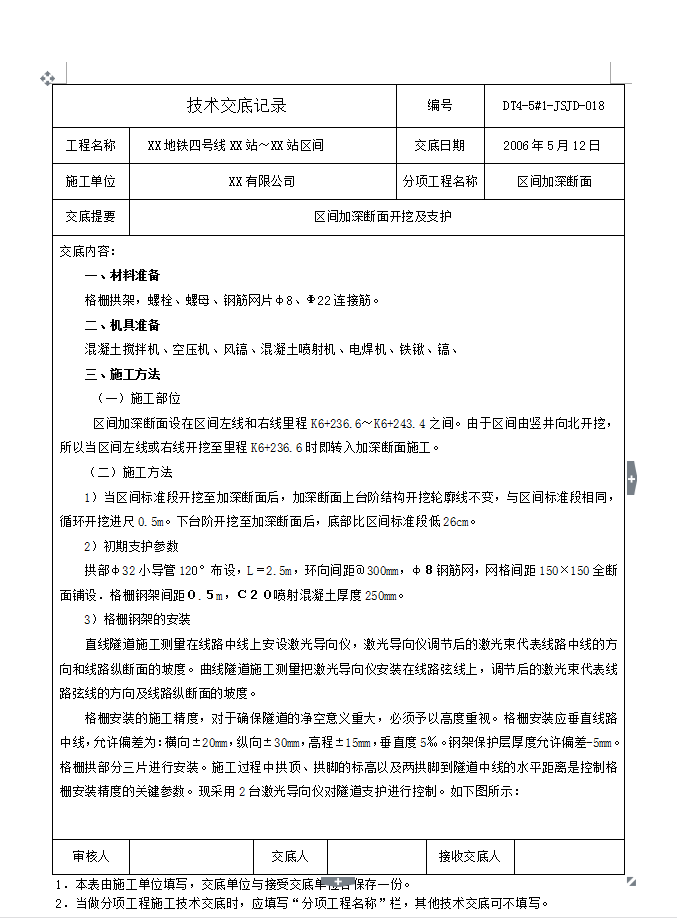

资料截图
