围挡板安装及加固安全技术交底
围挡安装及加固要求:具体为立柱使用80焊管(外径为88.5mm,壁厚为5mm),高度为地面以上250cm,地面以下埋入100cm。间距为3.28m一根,基础采用C25砼基础,尺寸为50×50×100cm。底角使用红机砖砌筑50cm高,断面尺寸为24×50cm,采用1:2水泥砂浆2cm抹面,施工时每两个立柱之间预留12×8×24cm排水洞。横向使用两道5×5×0.4cm和两道2.5×2.5×0.4cm等边角铁做横肋。横肋与立杆采用焊接的形式。每隔一根立柱设一个单向向内的斜支撑,采用50焊管,底角使用30×30×50cm的C20混凝土基础,预埋60cm的50焊管,基础与围挡中心间距为50cm,斜撑与立柱及底角预埋管焊接。

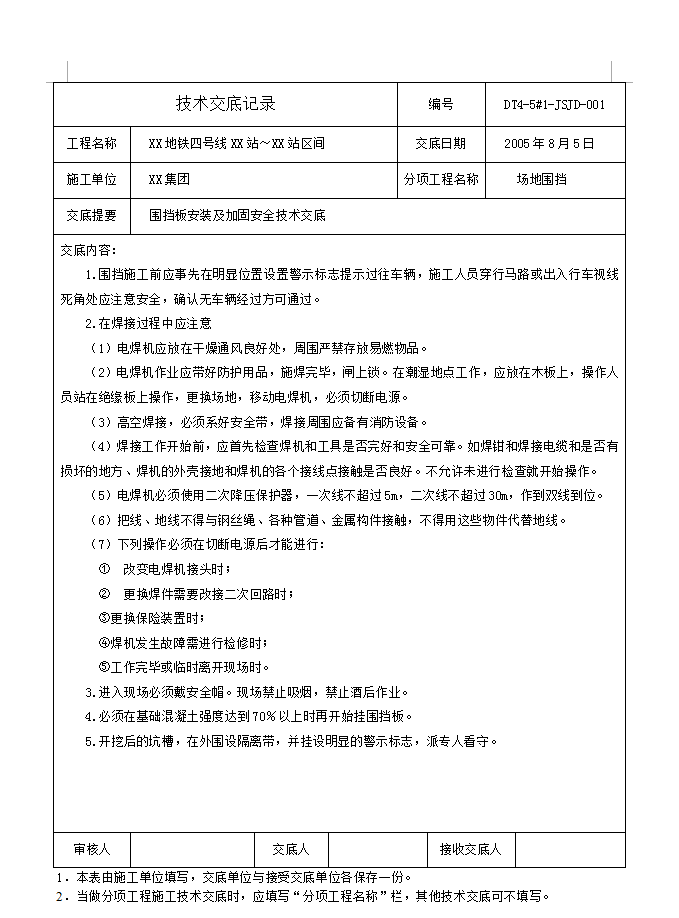

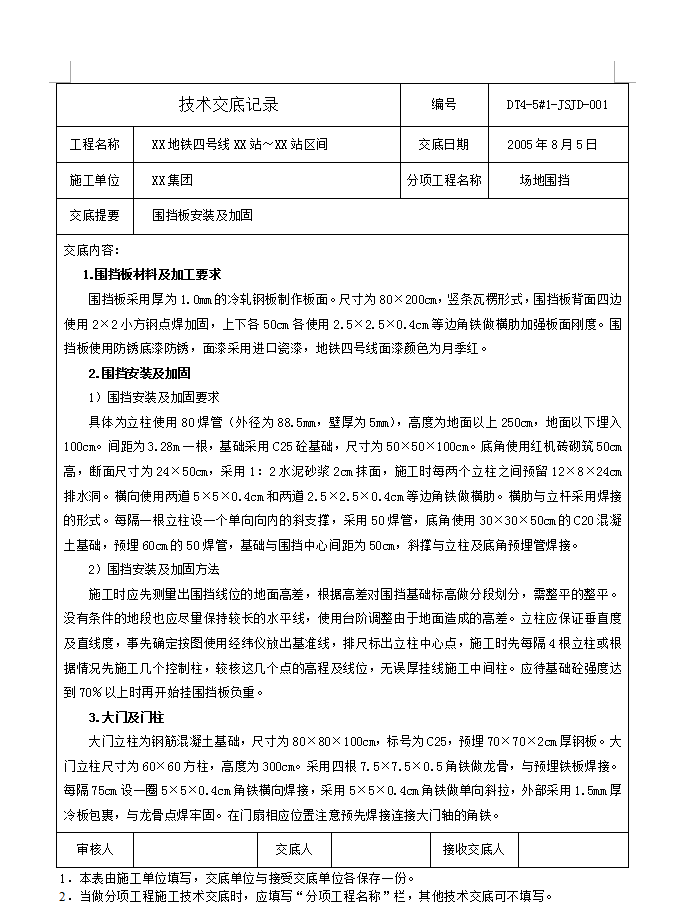

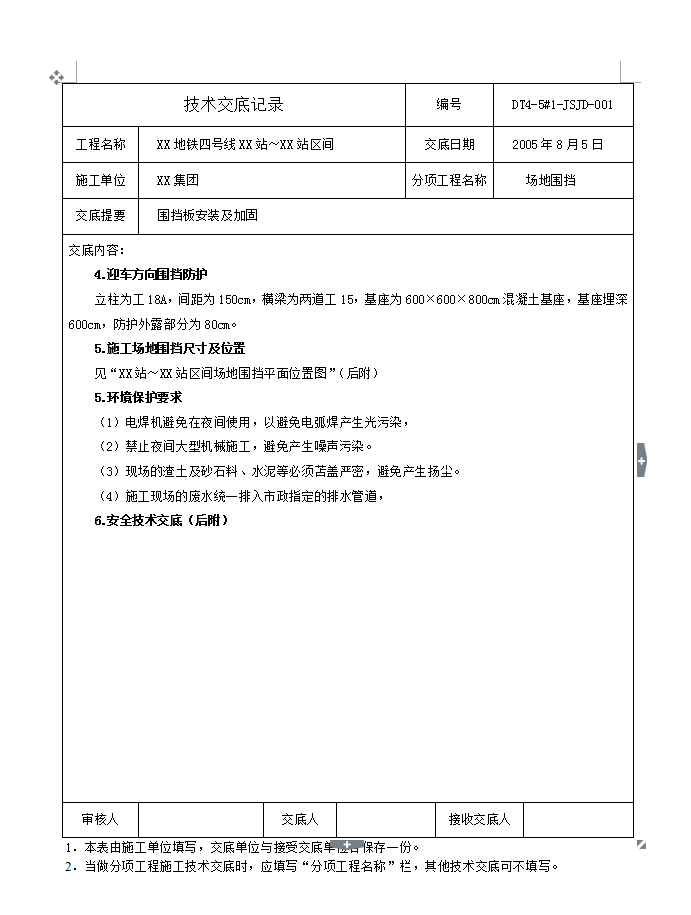

资料截图
