地铁工程联络通道土方开挖施工技术交底
由于洞口尺寸小于通道结构尺寸,开挖洞口截面在1.5m范围内渐变至结构截面。挖至进深4.5m时,再开挖后挖带至设计尺寸。采用短台阶分步开挖的方法。上台阶先开挖3米,下台阶跟进施工。开挖时采用人工配合风镐进行。隧道上台阶开挖循环进尺为1.1m,开挖完成后,立即进行初期支护作业。下台阶开挖循环进尺为1.1m,开挖完成后,立即进行支护作业。在开挖施工时,不得超循环进尺开挖,以保证施工安全。开挖的土石方由电瓶车运走。
如遇软弱围岩,为保证掌子面稳定,开挖可时采用预留核心土方法,即拱部环行开挖出格栅钢架位置,待格栅钢架架设且喷混凝土后,在下一循环的开挖中再挖除多余核心土。由于开挖断面较小,考虑初期支护及洞周收敛的需要,开挖断面宜在设计轮廓线外放宽50mm,确保二衬净空尺寸。开挖边线处预留30cm~50cm人工开挖、修整,保证开挖轮廓线圆顺,开挖面平整。

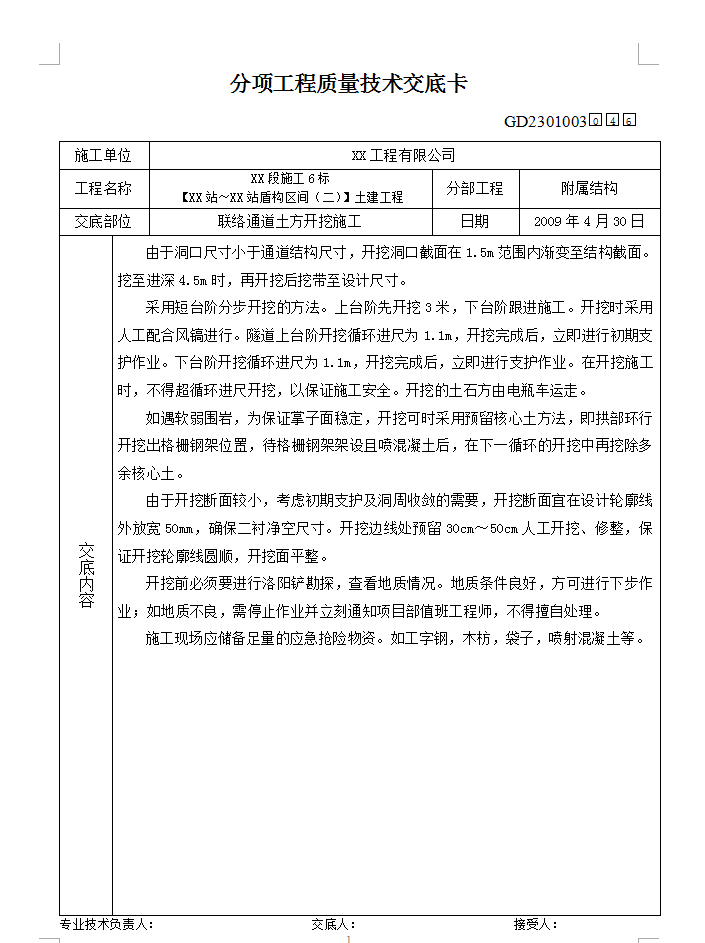

资料截图
