洞身开挖、中空锚杆注浆快速接头、喷射混凝土、钢拱架整体加工、连接板加工与安装、二衬钢筋安装、防水处理、二衬混凝土、衬砌混凝土养生、电缆沟及排水沟等等这些隧道施工内容,标准做法应该怎么做?现场施工应该注意些什么?以前去标准施工现场观摩观摩,找到想要的答案。

洞身开挖

隧道洞身开挖采用的三台阶七步开挖工法,主要是将隧道分七个开挖面相互错开同时开挖,同时支护,形成支护整体,逐步向纵深推进的作业方法,具有施工空间大、机械化程度高、初期支护工序简单、调整灵活、工效高、进度稳定、工期保障性强等特点。

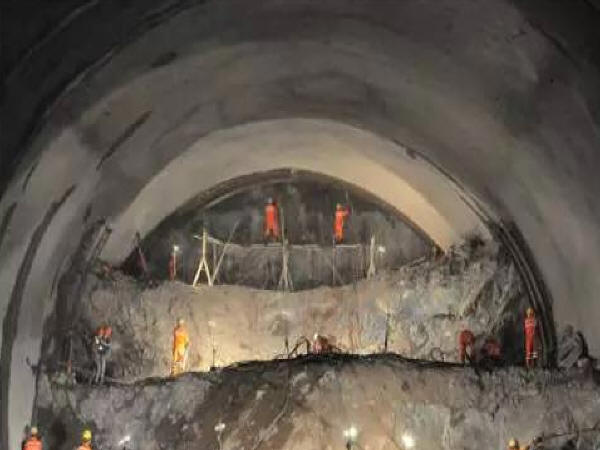

三台阶七步开挖法

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (1).jpg

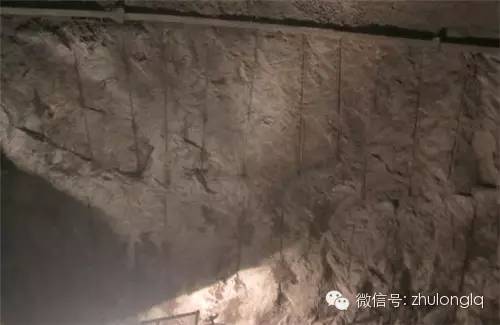

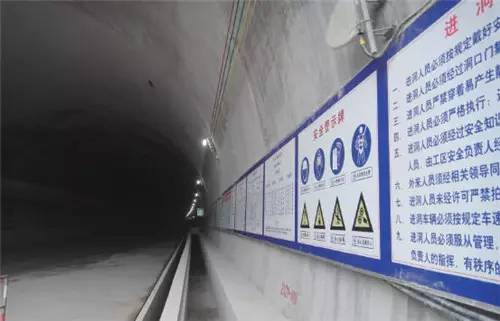

隧道光面爆破外观

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (2).jpg

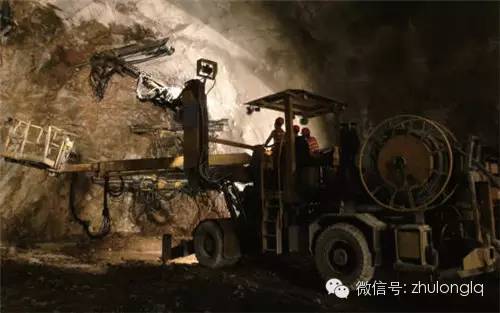

三臂式凿岩台车施工作业

采用隧道三臂式凿岩台车“双机单洞”模式进行隧道洞身开挖,有效地提高了凿岩速度、安全系数及环保效果,改善了隧道施工环境。

中空锚杆注浆快速接头

注浆快速连接头具有以下优点:(1) 安装简便快捷;(2) 与锚杆、压浆管连接咬合密贴,能有效保证注浆压力和注浆饱满;(3) 快速接头阀门可重复利用,降低了施工成本;(4) 改善了以往人工手握管道注浆的施工条件,解决压浆过程中工人眼睛易被浆液溅伤问题。

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (4).jpg

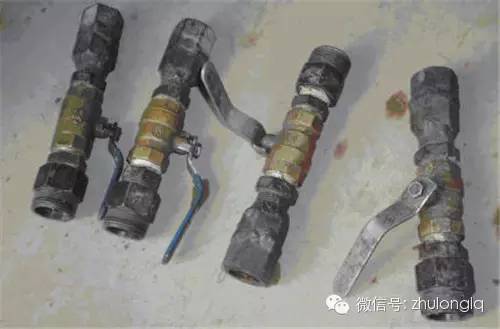

中空锚杆注浆快速连接头

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (5).jpg

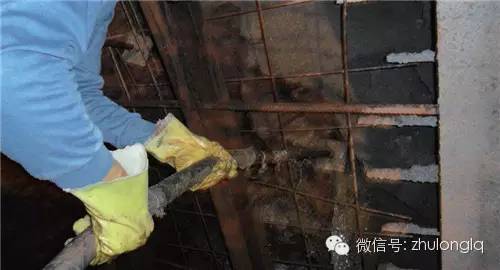

注浆作业,安全便捷

喷射混凝土

使用湿喷机施工隧道初期支护混凝土,初支喷射混凝土密实平整,质量稳定,有效解决了传统这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (6).jpg

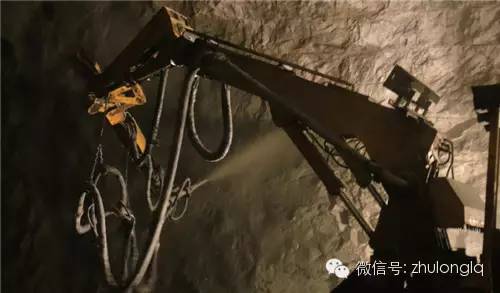

使用湿喷机进行初支喷射混凝土施工

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (7).jpg

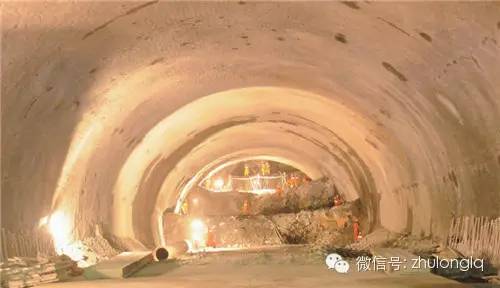

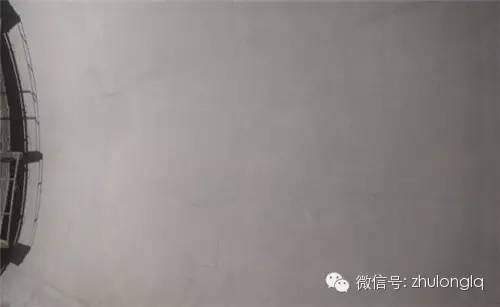

初支喷射混凝土表面平整密实

钢拱架整体加工

钢拱架加工:①按照隧道钢拱架总长一次下料到位,并整体冷弯成型。②对照洞身开挖方案设定的断面大小切割分段。该工艺能从源头上保证钢拱架尺寸的准确性,使拱架安装成型后整体弧形圆顺,接头处相邻节段轴心重合,连接孔位置准确,确保拱架的结构受力性能。

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (8).jpg

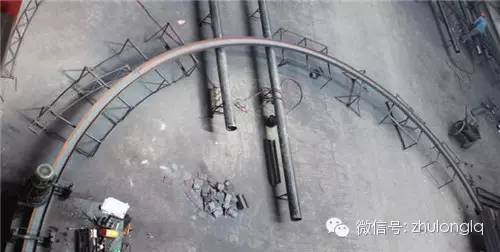

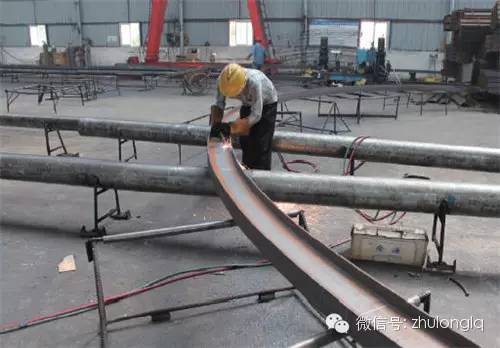

钢拱架整体冷弯成型

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (9).jpg

根据方案将成型的拱架切分成段

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (10).jpg

钢拱架分段成品

连接板加工与安装

钢拱架连接板与工字钢采用二氧化碳保护焊焊接,焊缝质量好。二氧化碳保护焊具有穿透力强、熔深大、焊缝成形良好、焊接牢固、抗裂性能强、焊后变形较小、操作简便等优点。这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (11).jpg

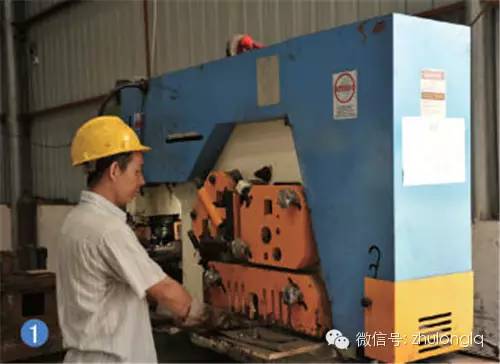

连接板加工机床

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (12).jpg

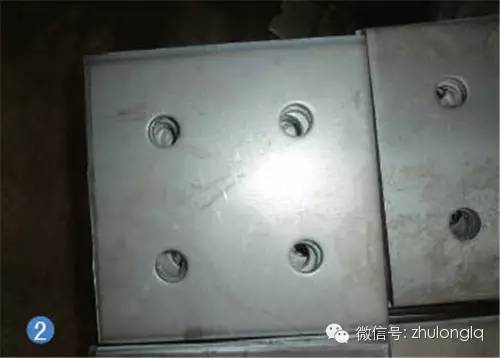

连接板成品:尺寸准确,螺栓孔孔形标准

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (13).jpg

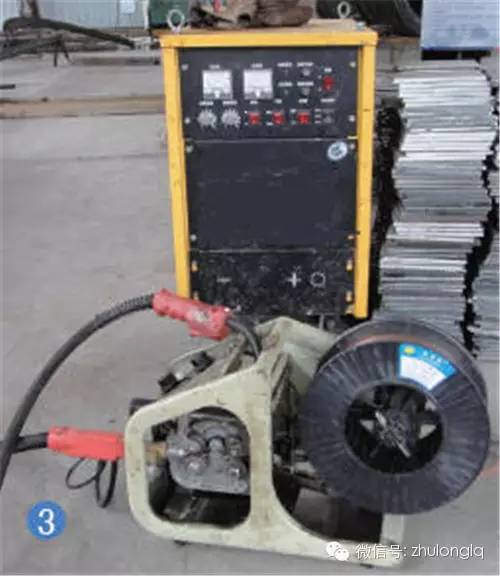

二氧化碳保护焊焊机

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (14).jpg

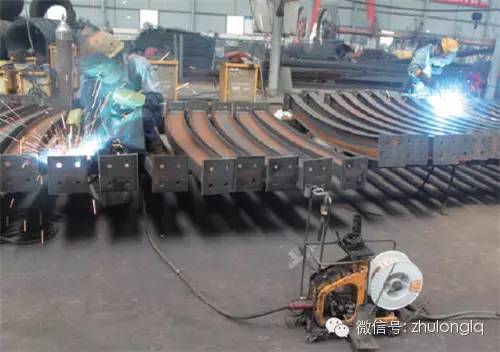

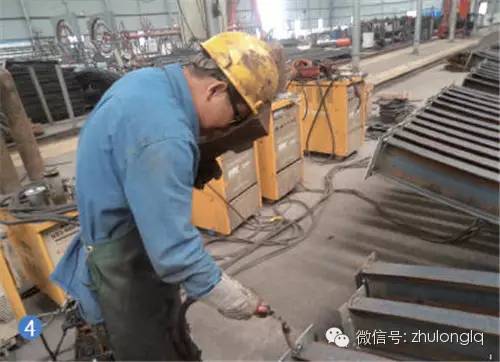

焊接作业

焊缝饱满,焊接质量好

二衬钢筋安装

二衬钢筋定位是隧道质量控制的薄弱环节,为提高二衬钢筋安装质量,可采取如下安装工艺,保证了钢筋间距、排距和保护层厚度符合设计要求。

1、按设计要求准确加工各种规格的钢筋,准确控制拱脚边墙预埋钢筋位置,抓好二衬钢筋准确就位的源头。2、设置安装台车和定位架进行钢筋定位,充分利用标准的层间连接构造钢筋准确控制二衬两层钢筋的间距,保证钢筋环向位置的准确性。3、采用卡具定位,控制主筋纵向间距;通过拉线,调整钢筋骨架线形。4、采用高强混凝土垫块作为二衬钢筋保护层加强措施,确保钢筋保护层厚度严格受控。

使用卡槽定位主筋纵向间距,并焊接水平构造钢筋固定

利用标准尺寸的层间连接构造钢筋准确控制二衬两层钢筋的间距

拉线调整钢筋位置,保证钢筋网面平顺

使用专用台车和定位架进行

二衬钢筋安装二衬钢筋位置准确,垫块与衬砌台车模板密贴,保护层厚度合格

安装成型的二衬钢筋骨架稳固整齐,线形圆顺

防水处理

采用热熔性定位装置固定二衬防水板,其热熔衬垫可用射钉固定在隧道初支、围岩任意位置,通过电热熔接器将防水板焊接在热熔衬垫上,使防水板与初支或围岩密贴,松紧适度,有效减少二衬脱空。

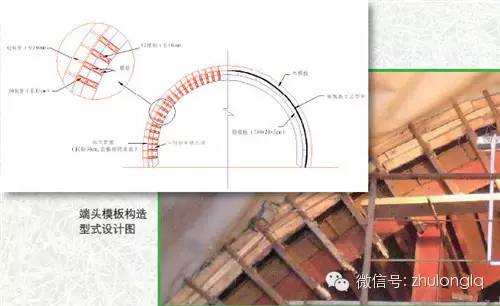

改进二衬台车端头模板构造型式,按设计位置在端头模板中部设置中置式止水带预留槽,端头模板与止水带同时安装,止水带经模板上的专用螺栓紧固,保证了位置准确牢固。

热熔衬垫整体效果

安装防水板后整体效果

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (26).jpg

安装后的端头模板

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (27).jpg

预埋止水带位置准确牢固,无松动破损病害

二衬混凝土

控制原材料质量,实时调整混凝土坍落度,改进振捣工艺,加强模板台车的维修和保养,使二衬混凝土拆模后表面平整、密实、光洁,色泽一致,达到内实外美效果。

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (28).jpg

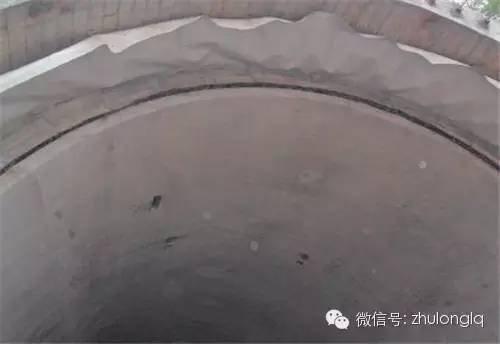

二衬混凝土接缝平顺,色泽一致

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (29).jpg

二衬混凝土表面无气孔砂线外观缺陷

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (30).jpg

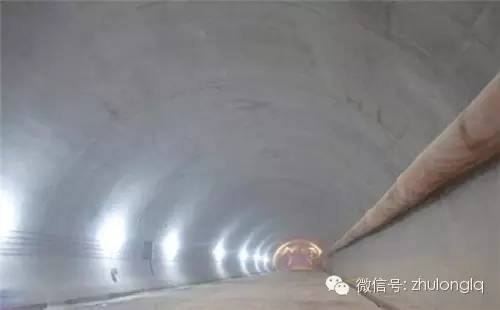

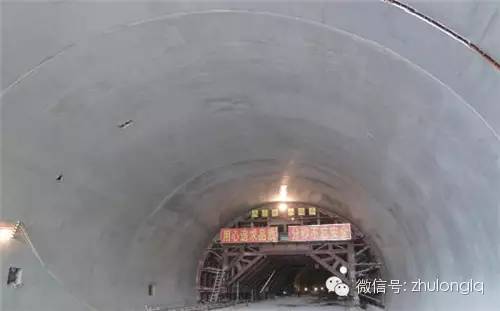

二衬混凝土表面平整光洁

衬砌混凝土养生

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (31).jpg

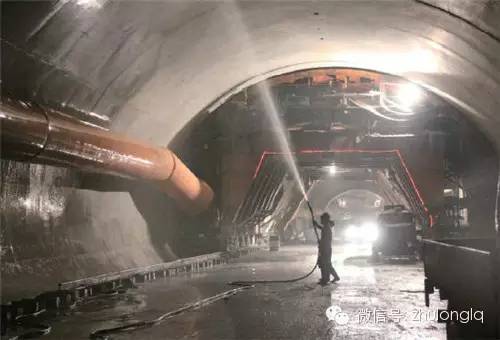

二衬混凝土洒水养生

这些隧道施工关键工序标准做法,别告诉我你还不知道-0 (32).jpg

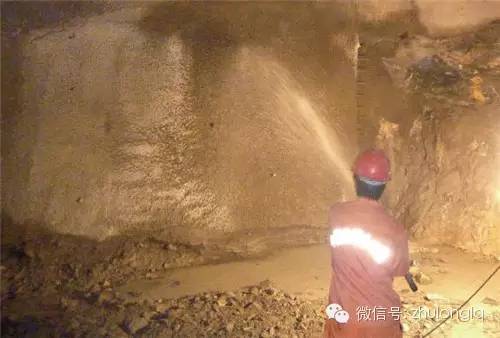

喷射混凝土洒水养生

电缆沟及排水沟

采用大块钢模现场浇筑隧道电缆沟和排水沟,较好地控制了电缆沟和排水沟线形,混凝土表面平整密实;电缆沟和排水沟盖板采用塑料定型模具,使用振动台振捣施工,盖板外观好,尺寸标准稳定,便于安装。

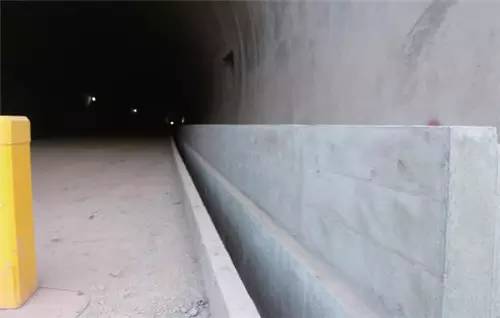

排水沟

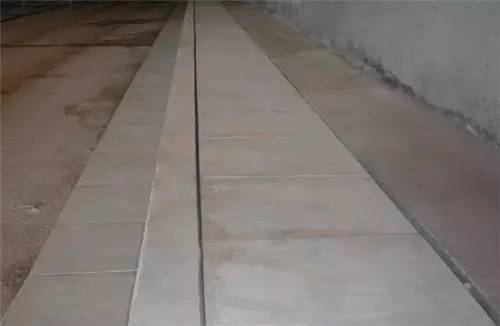

安装后的电缆沟和排水沟盖板


电缆沟
