您当前位置:首页 » 路桥工程 » 桥梁工程
桥梁桥面混凝土铺装层施工技术交底
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-05
  • 资料类型:RAR
  • 资料大小:33.7 KB
  • 资料分类:路桥工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com

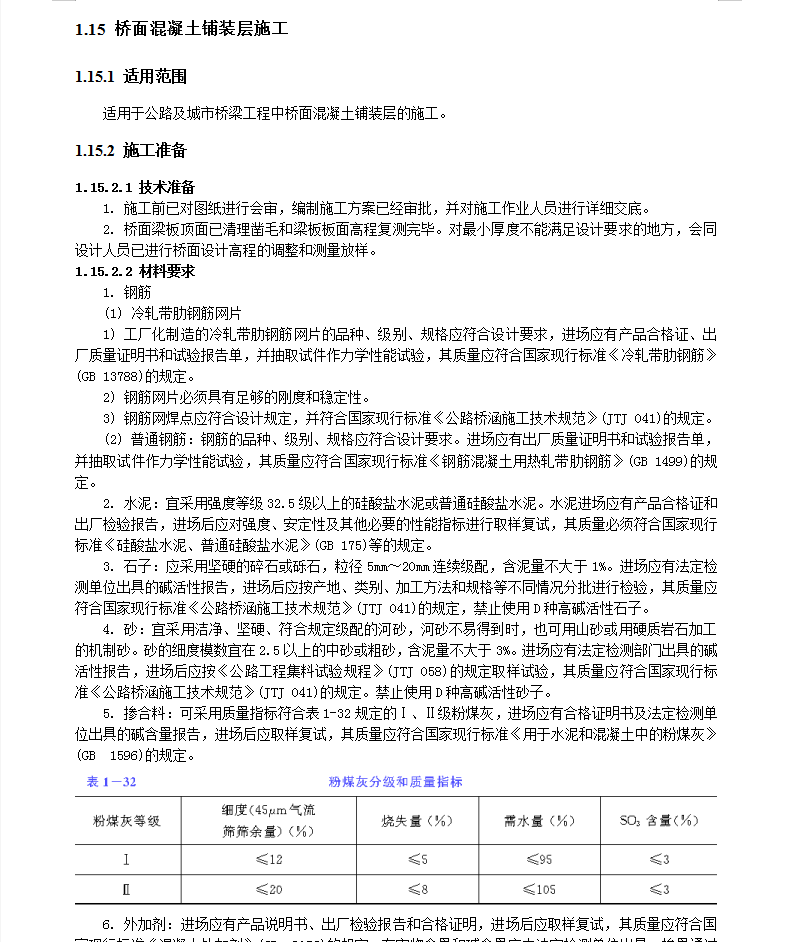

桥梁桥面混凝土铺装层施工技术交底
适用范围
适用于公路及城市桥梁工程中桥面混凝土铺装层的施工。
1.15.2 施工准备
1.15.2.1 技术准备
1. 施工前已对图纸进行会审,编制施工方案已经审批,并对施工作业人员进行详细交底。
2. 桥面梁板顶面已清理凿毛和梁板板面高程复测完毕。对最小厚度不能满足设计要求的地方,会同设计人员已进行桥面设计高程的调整和测量放样。
1.15.2.2 材料要求
1. 钢筋
(1) 冷轧带肋钢筋网片
1) 工厂化制造的冷轧带肋钢筋网片的品种、级别、规格应符合设计要求,进场应有产品合格证、出厂质量证明书和试验报告单,并抽取试件作力学性能试验,其质量应符合国家现行标准《冷轧带肋钢筋》(GB 13788)的规定。
2) 钢筋网片必须具有足够的刚度和稳定性。
3) 钢筋网焊点应符合设计规定,并符合国家现行标准《公路桥涵施工技术规范》(JTJ 041)的规定。
(2) 普通钢筋:钢筋的品种、级别、规格应符合设计要求。进场应有出厂质量证明书和试验报告单,并抽取试件作力学性能试验,其质量应符合国家现行标准《钢筋混凝土用热轧带肋钢筋》(GB 1499)的规定。
2. 水泥:宜采用强度等级32.5级以上的硅酸盐水泥或普通硅酸盐水泥。水泥进场应有产品合格证和出厂检验报告,进场后应对强度、安定性及其他必要的性能指标进行取样复试,其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB 175)等的规定。
3. 石子:应采用坚硬的碎石或砾石,粒径5mm~20mm连续级配,含泥量不大于1%。进场应有法定检测单位出具的碱活性报告,进场后应按产地、类别、加工方法和规格等不同情况分批进行检验,其质量应符合国家现行标准《公路桥涵施工技术规范》(JTJ 041)的规定,禁止使用D种高碱活性石子。
4. 砂:宜采用洁净、坚硬、符合规定级配的河砂,河砂不易得到时,也可用山砂或用硬质岩石加工的机制砂。砂的细度模数宜在2.5以上的中砂或粗砂,含泥量不大于3%。进场应有法定检测部门出具的碱活性报告,进场后应按《公路工程集料试验规程》(JTJ 058)的规定取样试验,其质量应符合国家现行标准《公路桥涵施工技术规范》(JTJ 041)的规定。禁止使用D种高碱活性砂子。
5. 掺合料:可采用质量指标符合表1-32规定的Ⅰ、Ⅱ级粉煤灰,进场应有合格证明书及法定检测单位出具的碱含量报告,进场后应取样复试,其质量应符合国家现行标准《用于水泥和混凝土中的粉煤灰》(GB 1596)的规定。
资料截图

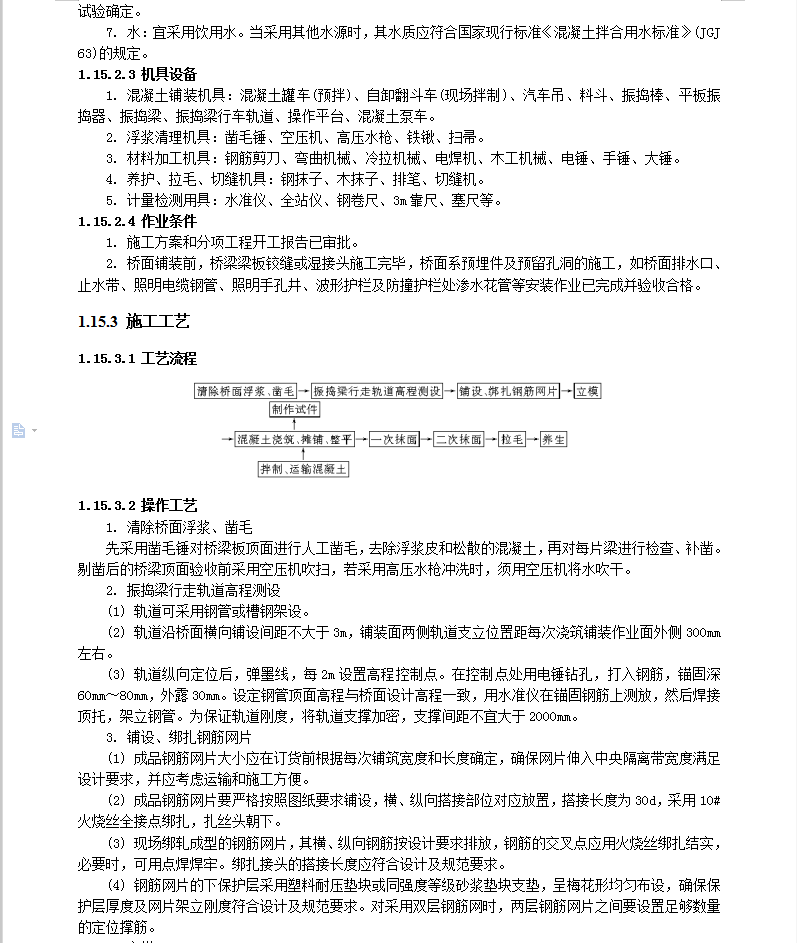

  • 桥梁桥面混凝土铺装层施工技术交底
  • 桥梁桥面混凝土铺装层施工技术交底
  • 桥梁桥面混凝土铺装层施工技术交底
