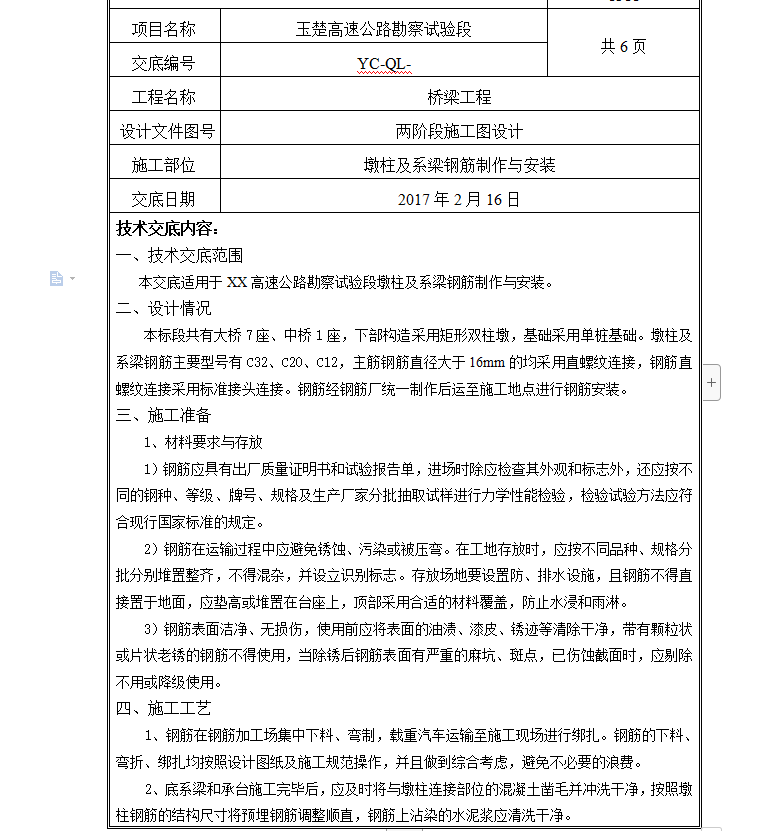

本交底适用于XX高速公路勘察试验段墩柱及系梁钢筋制作与安装。
本标段共有大桥7座、中桥1座，下部构造采用矩形双柱墩，基础采用单桩基础。墩柱及系梁钢筋主要型号有C32、C20、C12，主筋钢筋直径大于16mm的均采用直螺纹连接，钢筋直螺纹连接采用标准接头连接。钢筋经钢筋厂统一制作后运至施工地点进行钢筋安装。

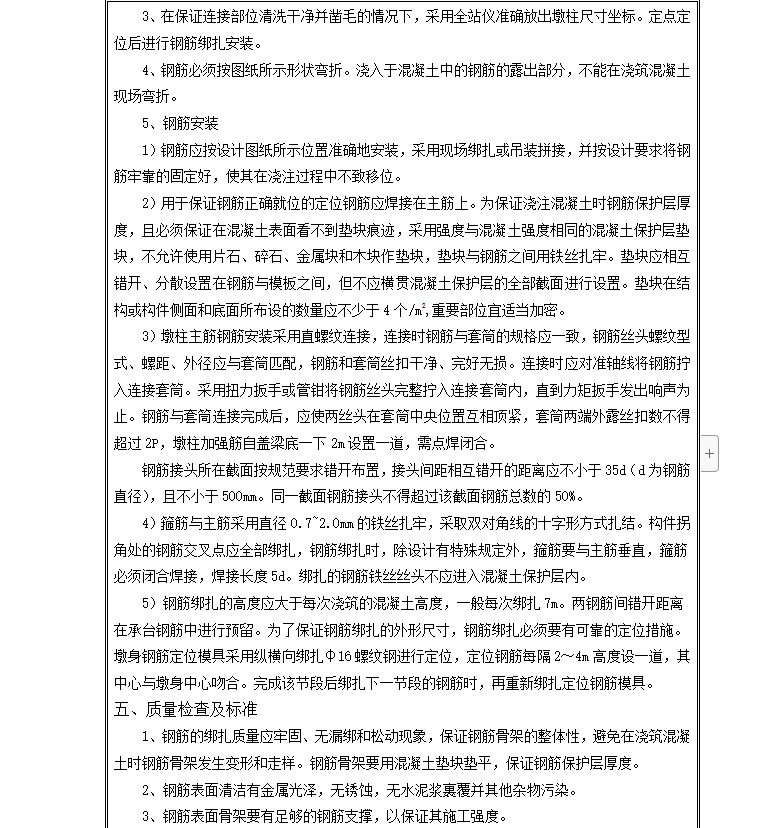

1）钢筋应按设计图纸所示位置准确地安装，采用现场绑扎或吊装拼接，并按设计要求将钢筋牢靠的固定好，使其在浇注过程中不致移位。
2）用于保证钢筋正确就位的定位钢筋应焊接在主筋上。为保证浇注混凝土时钢筋保护层厚度，且必须保证在混凝土表面看不到垫块痕迹，采用强度与混凝土强度相同的混凝土保护层垫块，不允许使用片石、碎石、金属块和木块作垫块，垫块与钢筋之间用铁丝扎牢。垫块应相互错开、分散设置在钢筋与模板之间，但不应横贯混凝土保护层的全部截面进行设置。垫块在结构或构件侧面和底面所布设的数量应不少于4个/m2,重要部位宜适当加密。
3）墩柱主筋钢筋安装采用直螺纹连接，连接时钢筋与套筒的规格应一致，钢筋丝头螺纹型式、螺距、外径应与套筒匹配，钢筋和套筒丝扣干净、完好无损。连接时应对准轴线将钢筋拧入连接套筒。采用扭力扳手或管钳将钢筋丝头完整拧入连接套筒内，直到力矩扳手发出响声为止。钢筋与套筒连接完成后，应使两丝头在套筒中央位置互相顶紧，套筒两端外露丝扣数不得超过2P，墩柱加强筋自盖梁底一下2m设置一道，需点焊闭合。
