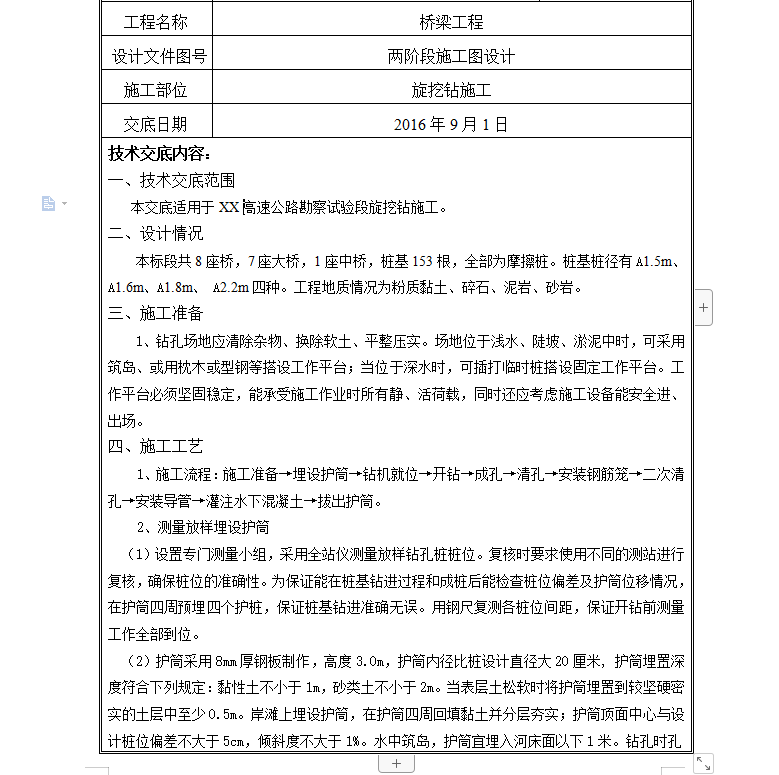

本交底适用于XX高速公路勘察试验段旋挖钻施工。
设计情况:本标段共8座桥,7座大桥,1座中桥,桩基153根,全部为摩擦桩。桩基桩径有A1.5m、A1.6m、A1.8m、 A2.2m四种。工程地质情况为粉质黏土、碎石、泥岩、砂岩。
施工准备
1、钻孔场地应清除杂物、换除软土、平整压实。场地位于浅水、陡坡、淤泥中时,可采用筑岛、或用枕木或型钢等搭设工作平台;当位于深水时,可插打临时桩搭设固定工作平台。工作平台必须坚固稳定,能承受施工作业时所有静、活荷载,同时还应考虑施工设备能安全进、出场。
施工工艺
1、施工流程:施工准备→埋设护筒→钻机就位→开钻→成孔→清孔→安装钢筋笼→二次清孔→安装导管→灌注水下混凝土→拔出护筒。
