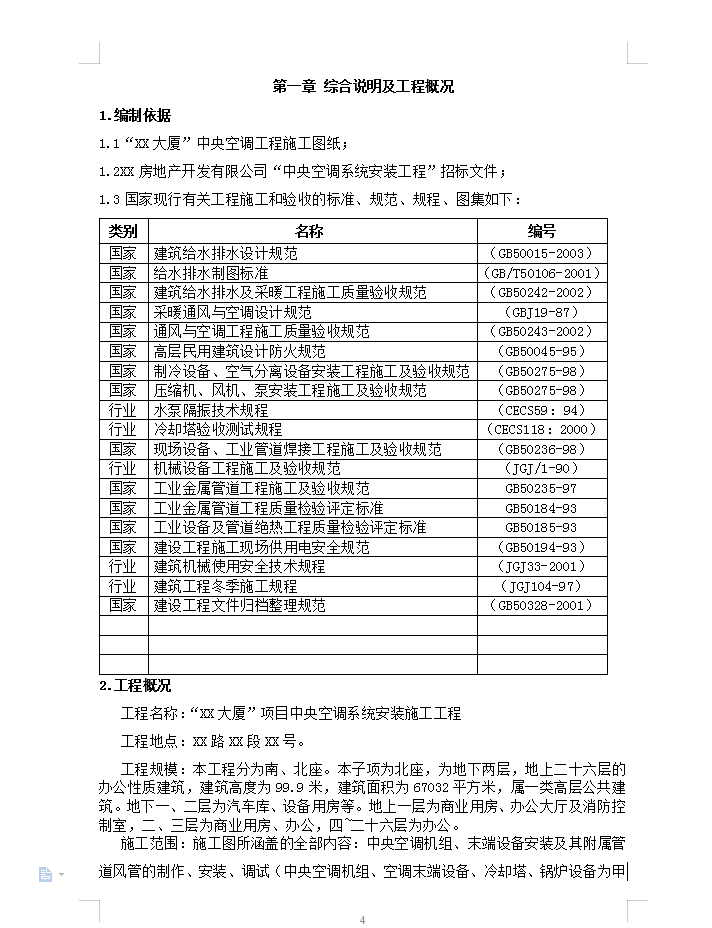

本工程分为南、北座。本子项为北座，为地下两层，地上二十六层的办公性质建筑，建筑高度为99.9米，建筑面积为67032平方米，属一类高层公共建筑。地下一、二层为汽车库、设备用房等。地上一层为商业用房、办公大厅及消防控制室，二、三层为商业用房、办公，四~二十六层为办公。
施工范围：施工图所涵盖的全部内容：中央空调机组、末端设备安装及其附属管道风管的制作、安装、调试（中央空调机组、空调末端设备、冷却塔、锅炉设备为甲供）。

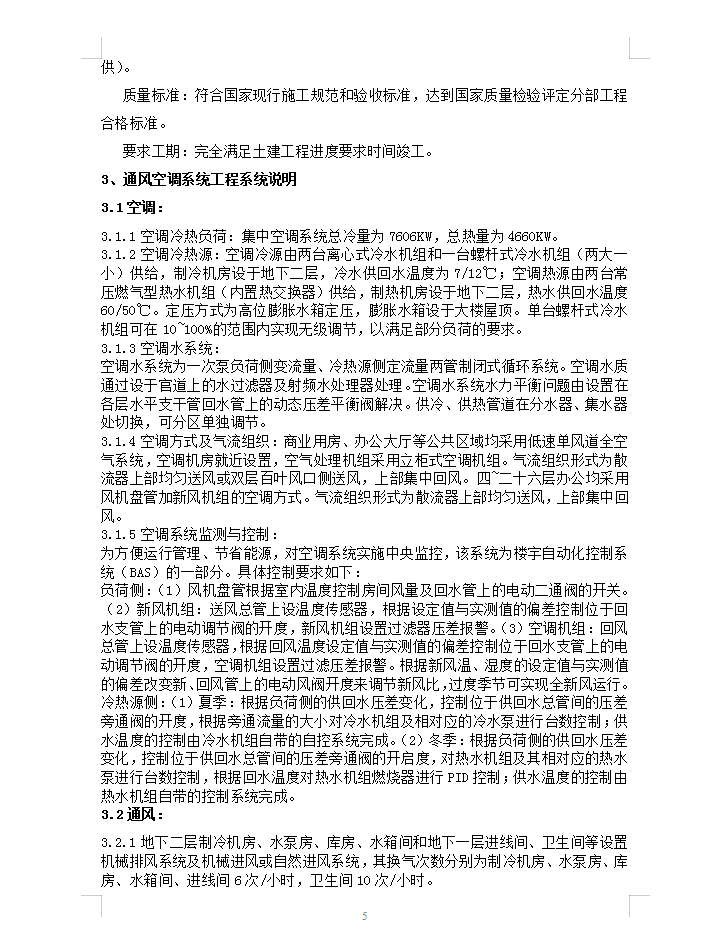

空调：
1空调冷热负荷：集中空调系统总冷量为7606KW，总热量为4660KW。
2空调冷热源：空调冷源由两台离心式冷水机组和一台螺杆式冷水机组（两大一小）供给，制冷机房设于地下二层，冷水供回水温度为7/12℃；空调热源由两台常压燃气型热水机组（内置热交换器）供给，制热机房设于地下二层，热水供回水温度60/50℃。定压方式为高位膨胀水箱定压，膨胀水箱设于大楼屋顶。单台螺杆式冷水机组可在10~100%的范围内实现无级调节，以满足部分负荷的要求。
3空调水系统：
空调水系统为一次泵负荷侧变流量、冷热源侧定流量两管制闭式循环系统。空调水质通过设于官道上的水过滤器及射频水处理器处理。空调水系统水力平衡问题由设置在各层水平支干管回水管上的动态压差平衡阀解决。供冷、供热管道在分水器、集水器处切换，可分区单独调节。
4空调方式及气流组织：商业用房、办公大厅等公共区域均采用低速单风道全空气系统，空调机房就近设置，空气处理机组采用立柜式空调机组。气流组织形式为散流器上部均匀送风或双层百叶风口侧送风，上部集中回风。四~二十六层办公均采用风机盘管加新风机组的空调方式。气流组织形式为散流器上部均匀送风，上部集中回风。

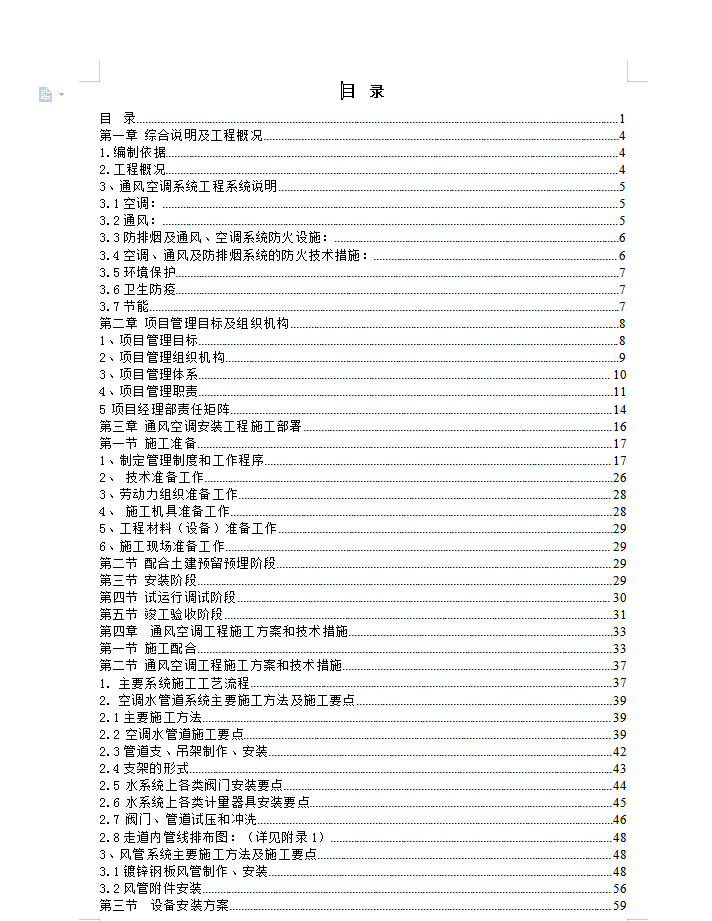

目录
目 录.......................................................1
第一章 综合说明及工程概况..........................4
1.编制依据..................................................4
.............
附 录1（走道内管线排布图：）...................................................134
附 录2（项目经理简历表）................................134
附 录3（技术负责人简历表）.................................................134
