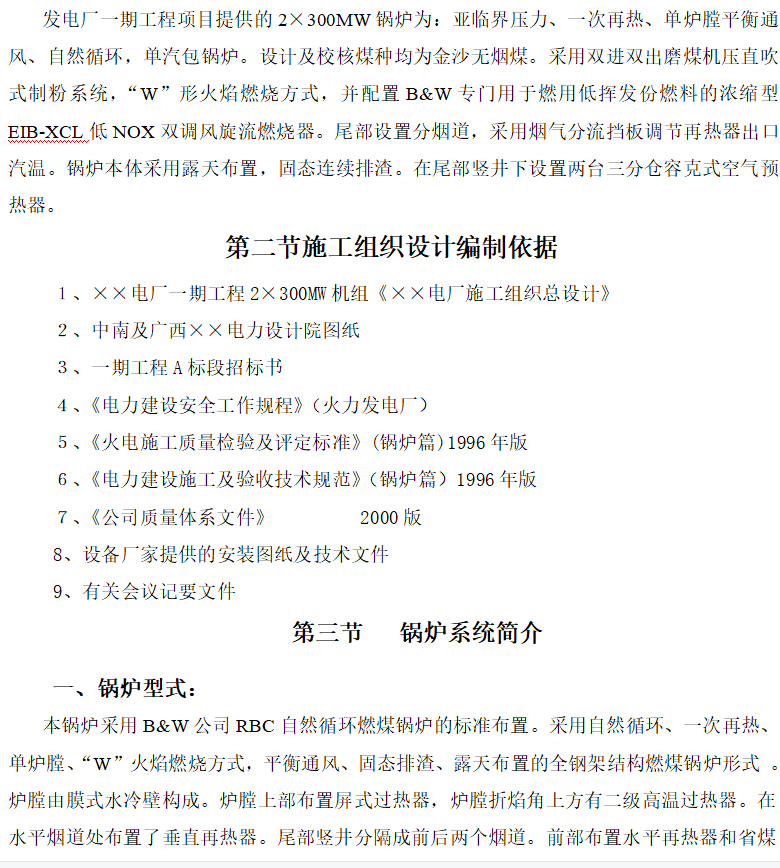

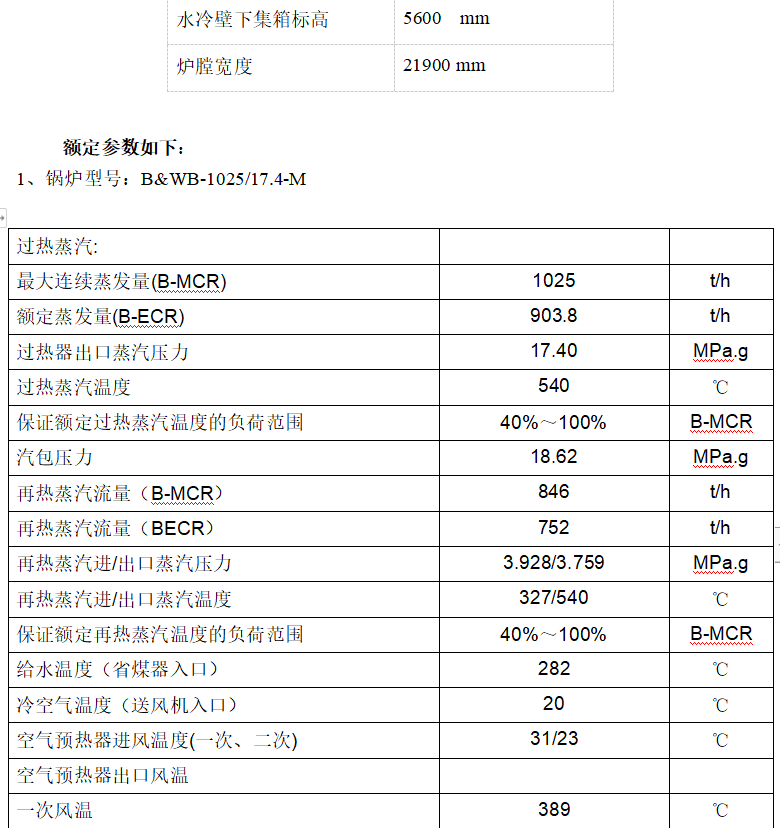

本锅炉采用B&W公司RBC自然循环燃煤锅炉的标准布置。采用自然循环、一次再热、单炉膛、“W”火焰燃烧方式，平衡通风、固态排渣、露天布置的全钢架结构燃煤锅炉形式 。炉膛由膜式水冷壁构成。炉膛上部布置屏式过热器，炉膛折焰角上方有二级高温过热器。在水平烟道处布置了垂直再热器。
尾部竖井分隔成前后两个烟道。前部布置水平再热器和省煤器。后部布置一级过热器和省煤器。在分烟道底部设置了烟气调节挡板装置，用来分流烟气量，以保持控制负荷范围内的再热蒸汽出口温度。
