七层住宅楼采暖给排水燃气施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-03-25
  • 资料类型:RAR
  • 资料大小:2.23 MB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
七层住宅楼采暖给排水燃气施工图纸
本工程为低温热水地板辐射采暖工程。供回水温度:50/40C
管井内采暖管道采用普通焊接钢管,沿水流方向采暖供水管节后变径,回水管节前变径管道穿墙梁楼板等应加钢套管;套管管径比相应管道大两号。

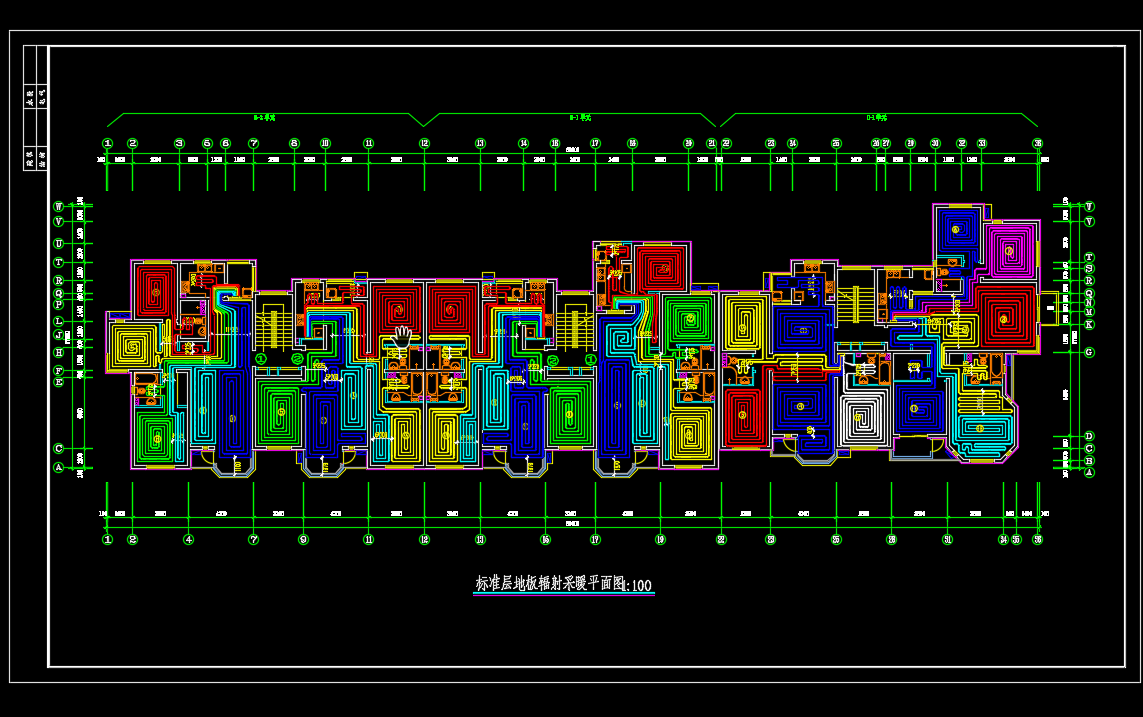

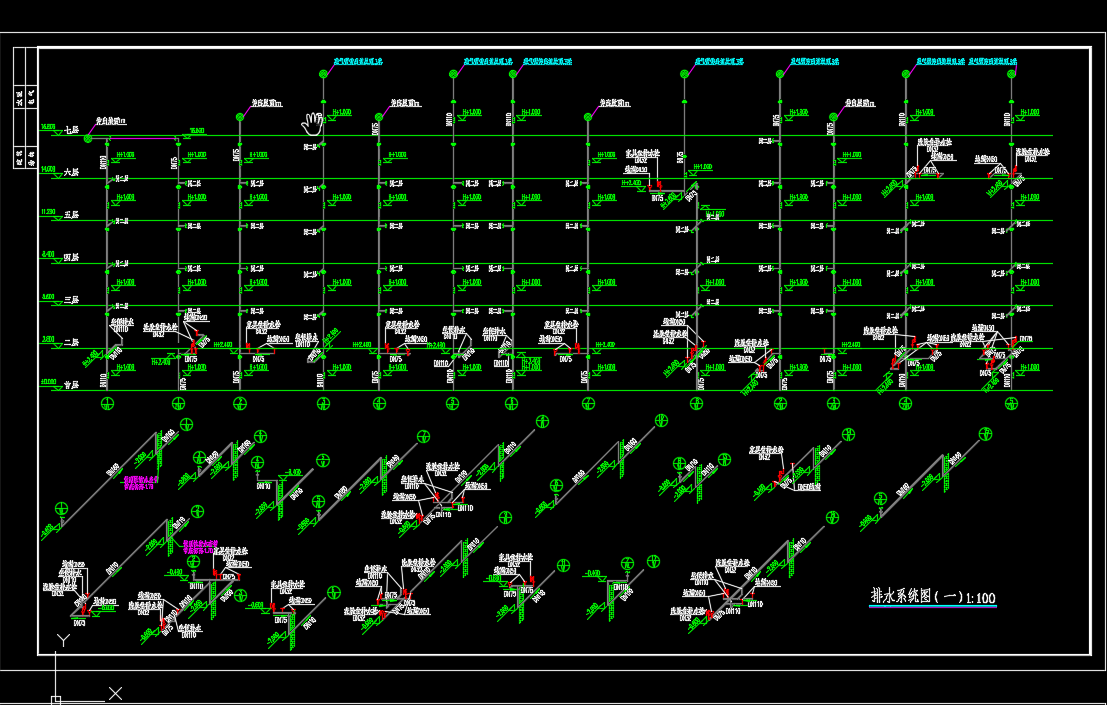

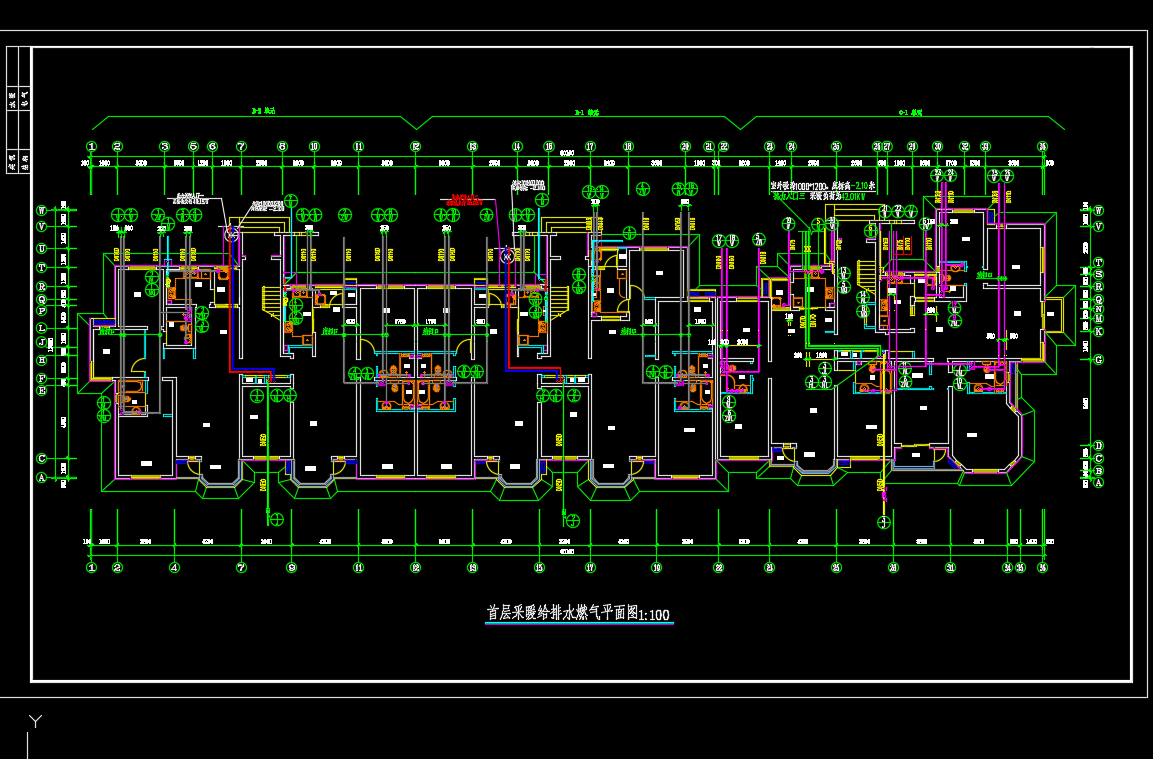

七层住宅楼采暖给排水燃气施工图纸包括首层地板辐射采暖平面图、标准层地板辐射采暖平面图、六层地板辐射采暖平面图、七层地板辐射采暖平面图、首层采暖给排水燃气平面图、一~五层采暖给排水燃气平面详图、六层采暖给排水燃气平面详图、七层采暖给排水燃气平面详图、采暖、燃气系统图、给水系统图、热水系统图等
资料截图
  • 七层住宅楼采暖给排水燃气施工图纸
  • 七层住宅楼采暖给排水燃气施工图纸
  • 七层住宅楼采暖给排水燃气施工图纸
