本机房工程位于XX综合楼内，一层层高为48米,梁下室内净高为4 .05米, 二层层高为5.35米，梁下室内净高为
4.6米，降板区域下降0.7米,降板区域梁下室内净高为5.3米。数据中心机房位于1-2层。
本次设计范围包括:
(1) 一层配电室A、配电室B、备品备件室、磁介质室、电信接入间，面积总共约205m。
(2)二层核心机房、运行控制室、值班室、钢瓶间、新风室，面积总共约620m。
设计内容
1、标高设计
1)设本层地面完成面标高为±0000.
2)二层核心机房、运行控制室、值班室、钢瓶间、新风室及走廊建筑结构为下沉式区域，下沉为700mm,铺设架空抗静电地板，高度为0.7m,完成面标高为+0000m.
3)一层电信接入间铺设架空地板，高度为0 2m,完成面标高为地板高为+0 200m.
2、吊顶设计说明
1)主机房采用300mm宽微孔铝合金条板吊顶，搭配条形回风百叶，用于空调回风，嵌入300mm宽X1200mm长的双管格栅灯顶面制作顶部保温，采用30mm保温岩棉防火石膏板封面，下作C型钢转换层，吊顶标高3m,机房内净高3.0m。
2)监控室采用集成金属造型吊顶,搭配发光灯片、镶嵌节能筒灯，吊顶标高3m,室内净高3.0m。
3)二层机房走廊区域采用金属造型吊顶，嵌入300mm宽X 1200mm长的双管格栅灯，吊顶最低标高为3m, 走廊净高3 0m。
4)新风室、值班室采用600x600mm矿棉板吊顶，安装600X600mm三管格栅灯，室内净高3.0米。
5)一层配电室A\B、电信接入间、备品备件室采用无吊顶设计，吊装300X 1200mm双管格栅灯，安装高度3m,机房内净高3.0m。
6)一层磁介质室采用300mm宽微孔铝合金条板吊顶，吊顶标高3m.
7)吊顶内设置U型转换层导轨,用于吊装顶板、风及上走线线槽，横梁间距1200mm。
8)吊顶内楼板做保温处理，采用轻钢龙骨框架,防火石膏板饰面防尘漆，内填30厚保温岩棉。 做C型钢转换层
3、地面设计
1)核心机房、运行控制室、值班室、钢瓶间、新风室区域内地面铺装硫酸钙防静电活动地板，地板与建筑地面之间的空间可以敷设连接设备的各种管线，由于活动地板具有可拆卸的特点，因此地板下管线检修、更换都很方便;
2)核心机房内地板下作为送风静压箱，通过地板出风口将冷风送人机柜冷通道内，活动地板下地面刷防尘漆，做20厚橡胶保温， 上铺0. 8mm厚镀锌钢板防护层,精密空调周围做混凝土挡水墙,并在挡水墙内设地漏;
3)配电间地面采用水泥亚光地面(大楼土建施工单位完成)，地面做防水防潮层，四周墙面上返50mm高;饰面刷环氧树脂地坪漆。
4)备品备件室、磁介质室地面做防水防潮层，四周墙面上返50mm高;饰面采用防滑地砖。
5)电信接入间铺设复合抗静电地板，高度200mm.
6)铺设活动地板的房间出入口做理石台阶。
4、墙壁设计
1)为保证室内环境使用条件，创造舒适美观、整洁的环境,机房内墙柱面采用彩钢复合板饰面。彩钢板安装高度与吊顶高度相同;
2)机房走廊之间采用12mm厚铯钾防火玻璃隔断，玻璃门的尺寸为双开1500x2400mm;单开1000x24 00mm。
3) 一层配电室、电信接入间、钢瓶间、 值班室、新风室、备品备件库墙面采用乳胶漆饰面; .
4)运行控制室大屏幕墙面采用木质吸音板搭配金属冲孔板造型墙面。
5)彩钢板墙面踢脚线80mm高拉丝不锈钢踢脚线,乳胶漆墙面踢脚线采用水泥踢脚线

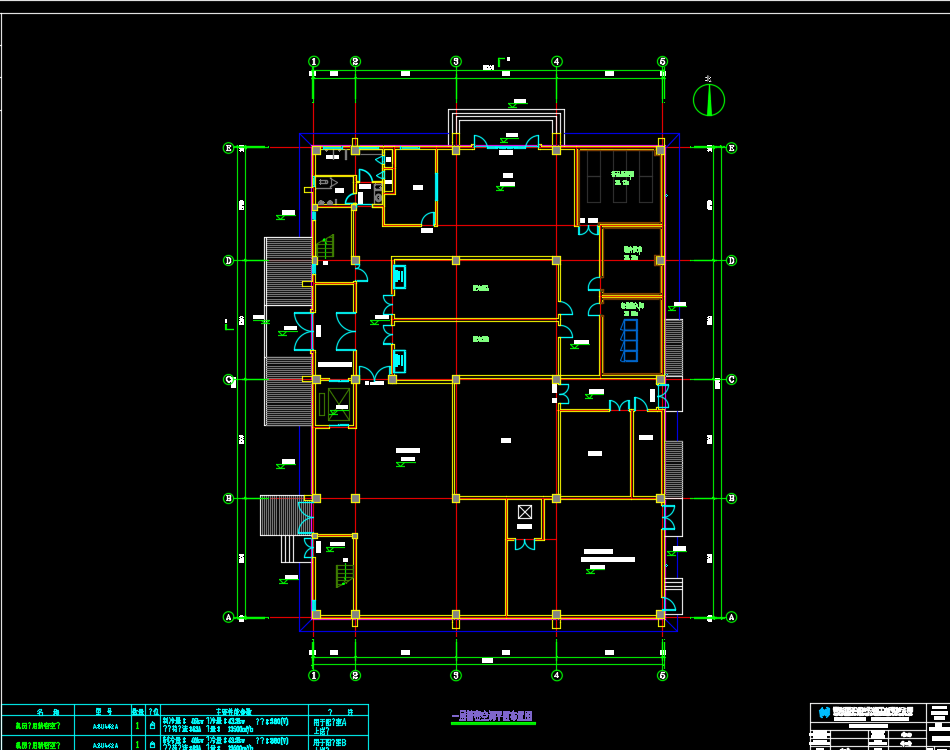

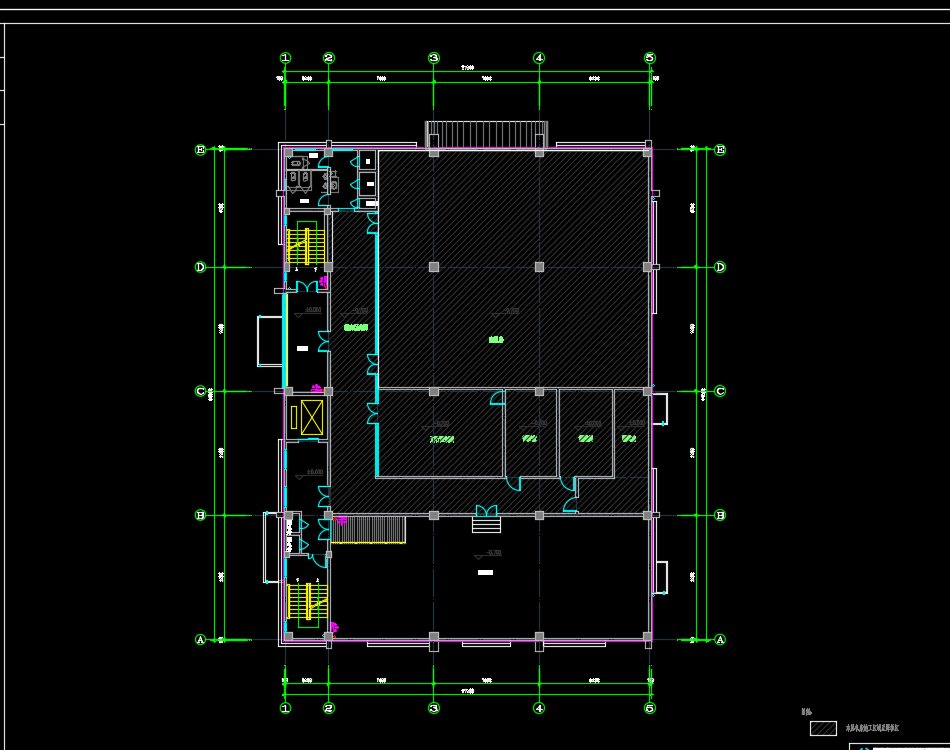

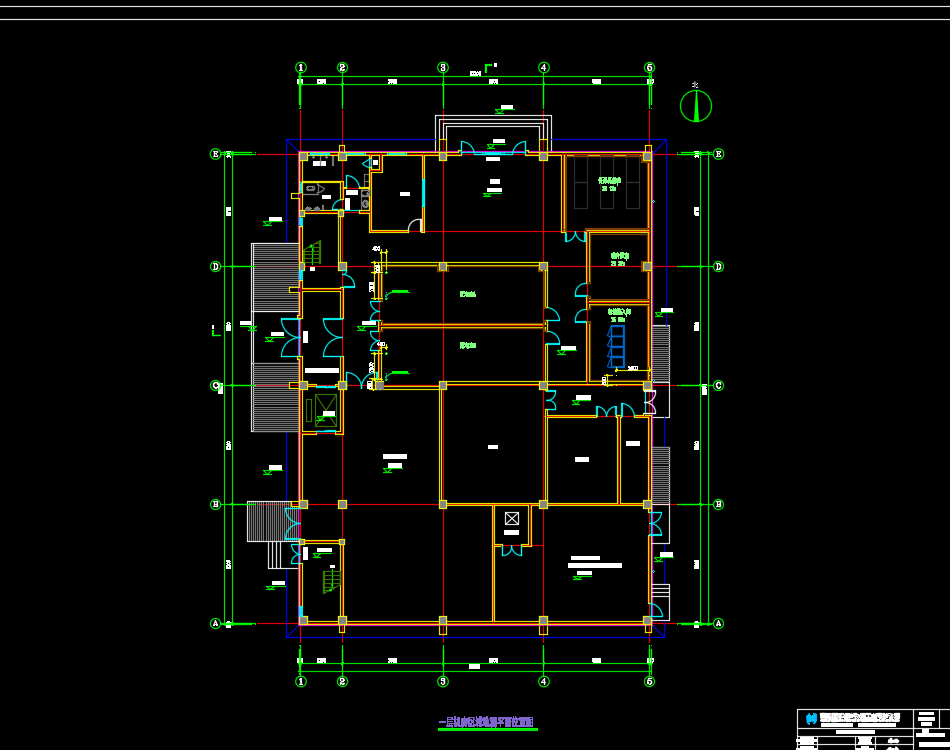

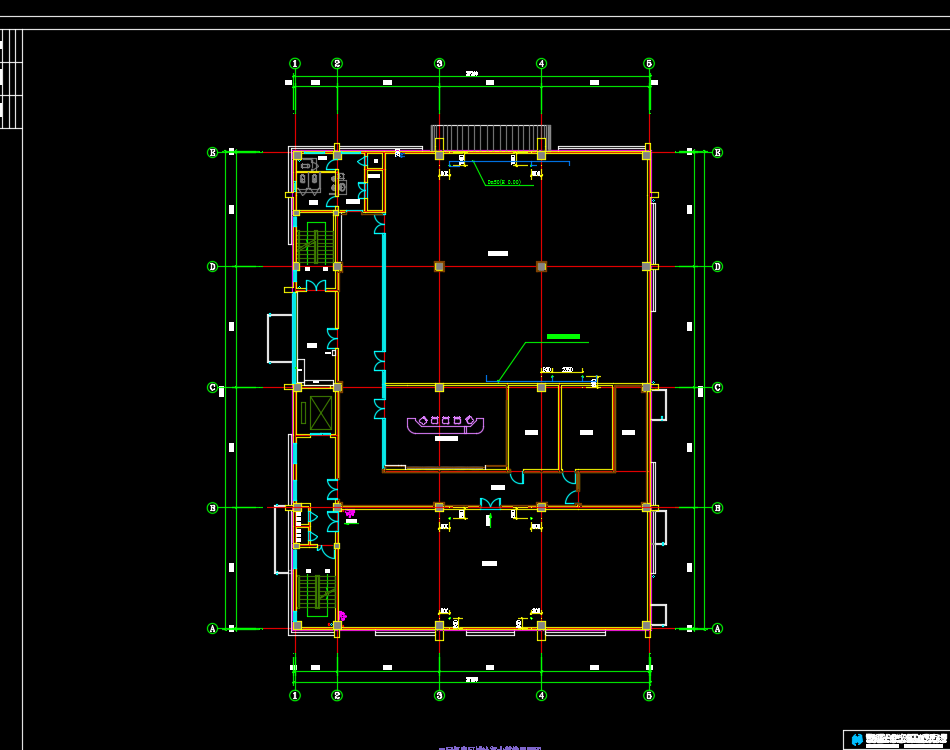

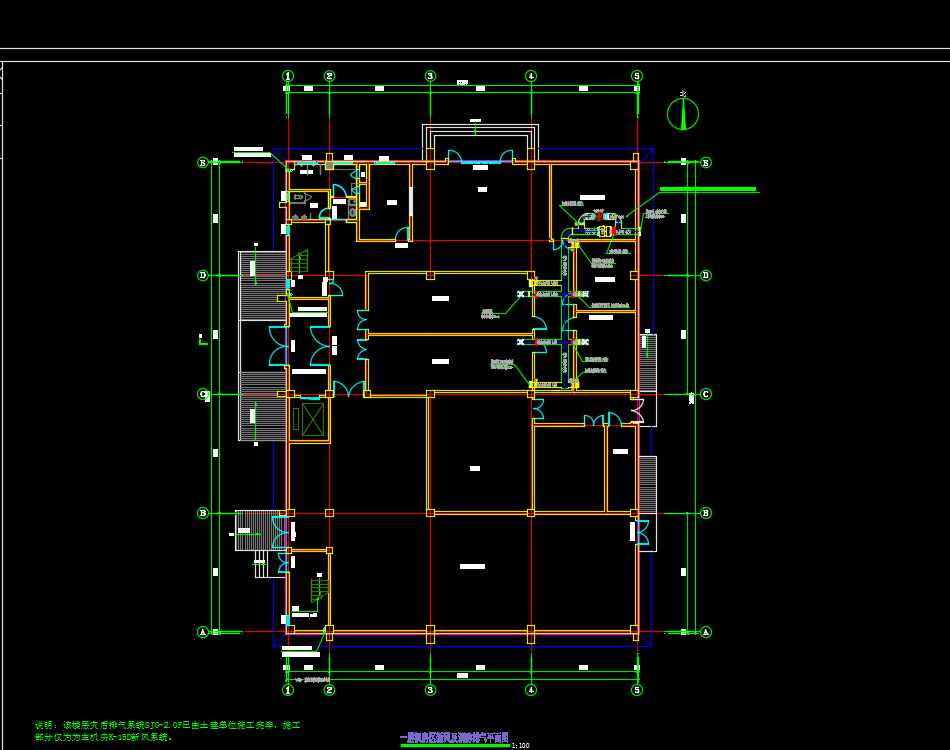

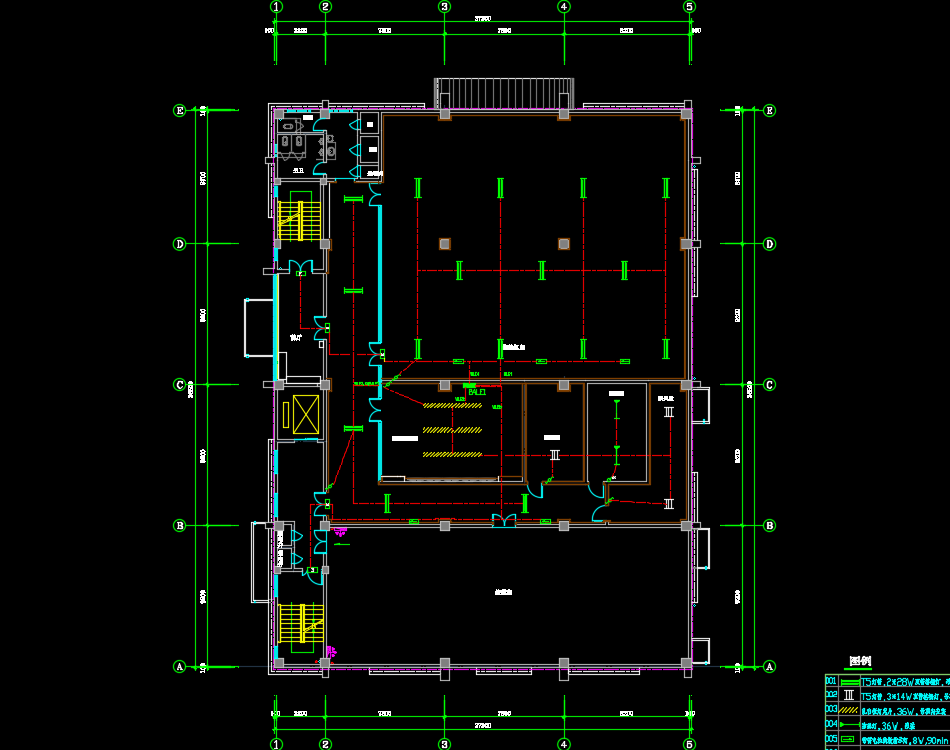

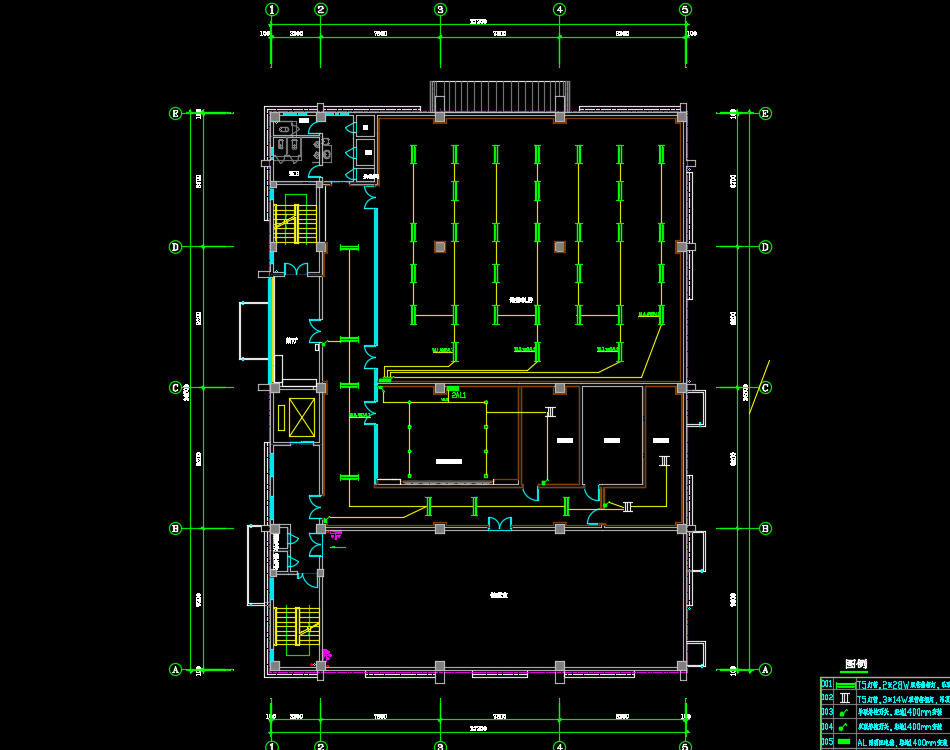

二层数据中心机房暖通施工图纸，包括：设备布置平面图、照明配电平面图、插座配电平面图、UPS配电主干路由图、配电主干路由图、门禁配电平面图、新风及消防排气平面图、地漏平面位置图、冷凝水管线平面图、施工区域图等
