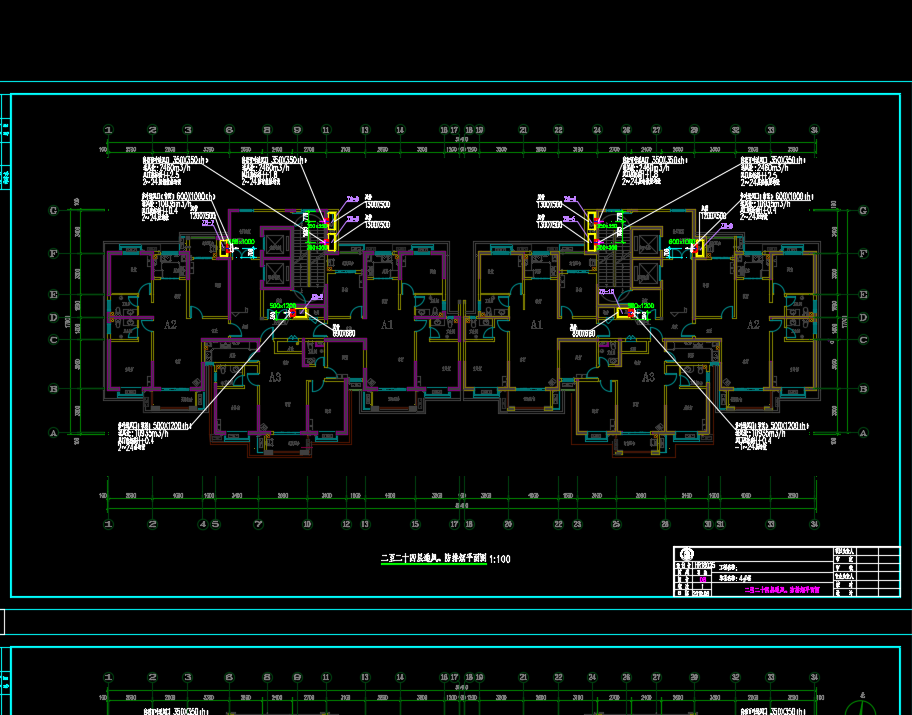

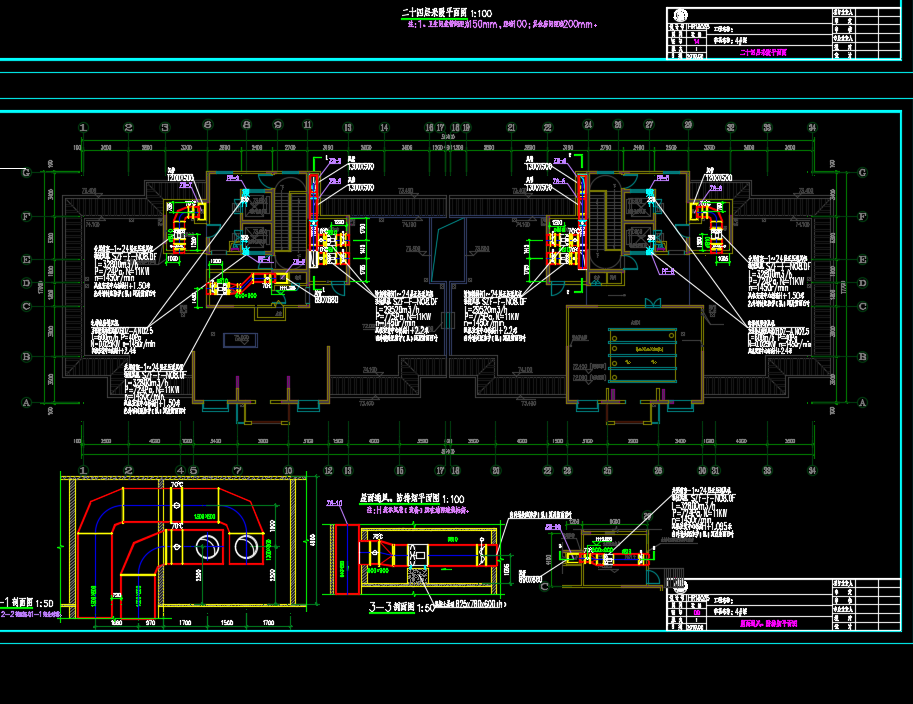

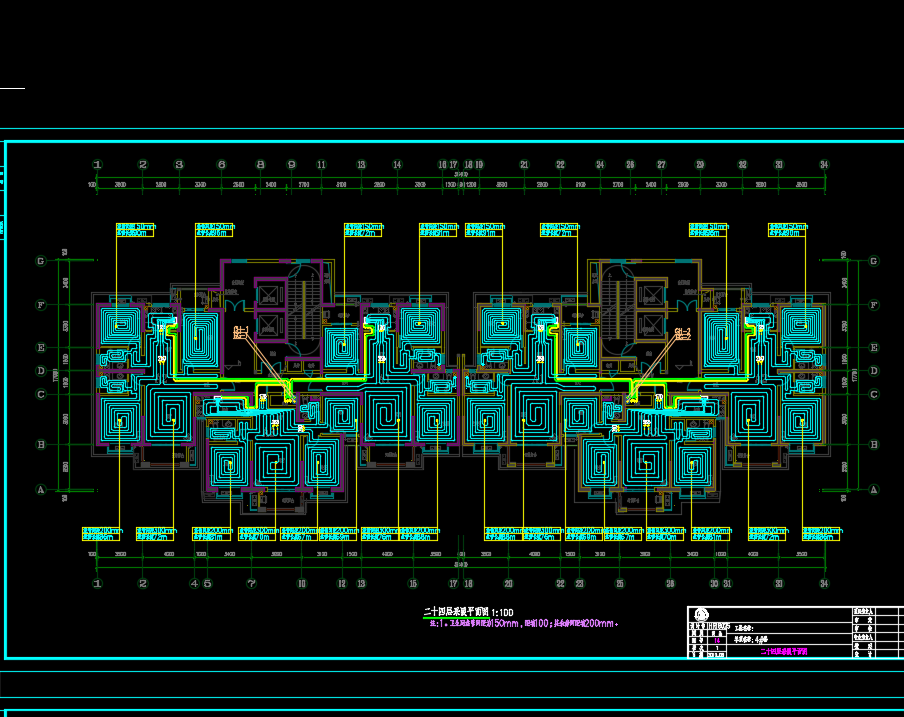

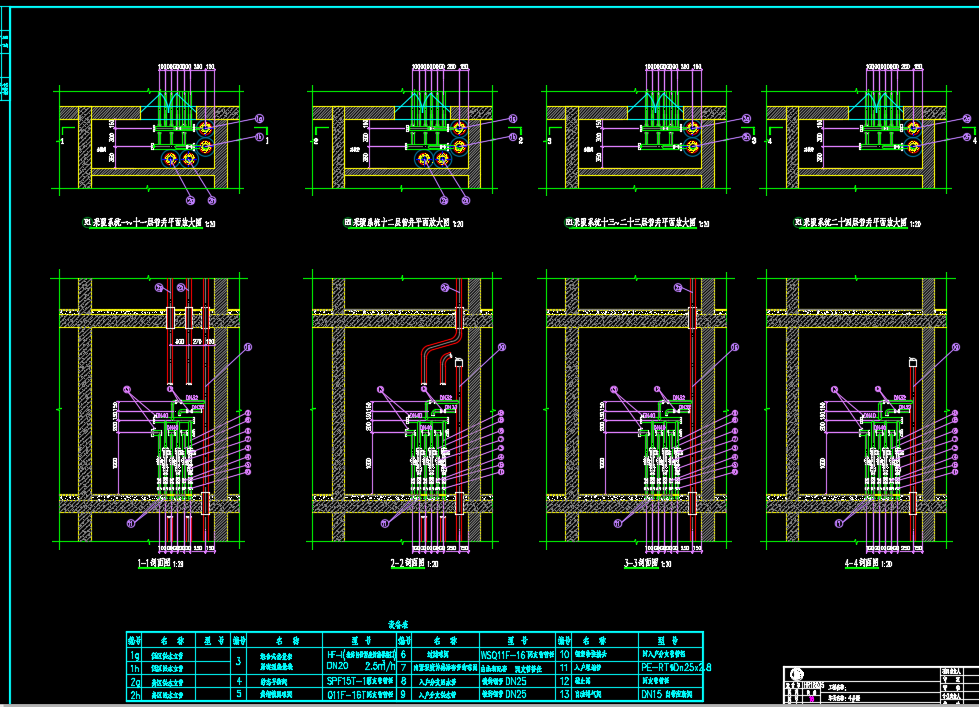

二十四层住宅楼暖通施工图纸：图纸封面、工程须知、图纸目录、设计与施工说明（一）、设计与施工说明（二）、主要图例 、通风、防排烟系统主要设备及材料表(一)、（二）、采暖埋地管敷设做法、通风、防排烟系统主要设备及材料表、地下一层通风、防排烟平面图、设备夹层通风、防排烟平面图、一层通风、防排烟平面图、二至二十四层通风、防排烟平面图、屋面通风、防排烟平面图、地下一层采暖平面图、一层采暖平面图、二~十二层采暖平面图、十三~二十三层采暖平面图、二十四层采暖平面图、正压送风系统图、采暖系统图、管井平面放大图。
工程概况：本工程为xx花园二期4#楼，位于xx市。该楼栋地下一层，地上二十四层，其中，地下一层为储藏室；地上一~二十四层为住宅。总建筑面积 :18420.86平方米 主楼建筑高度99.3m（室外地面到屋面面层）。
