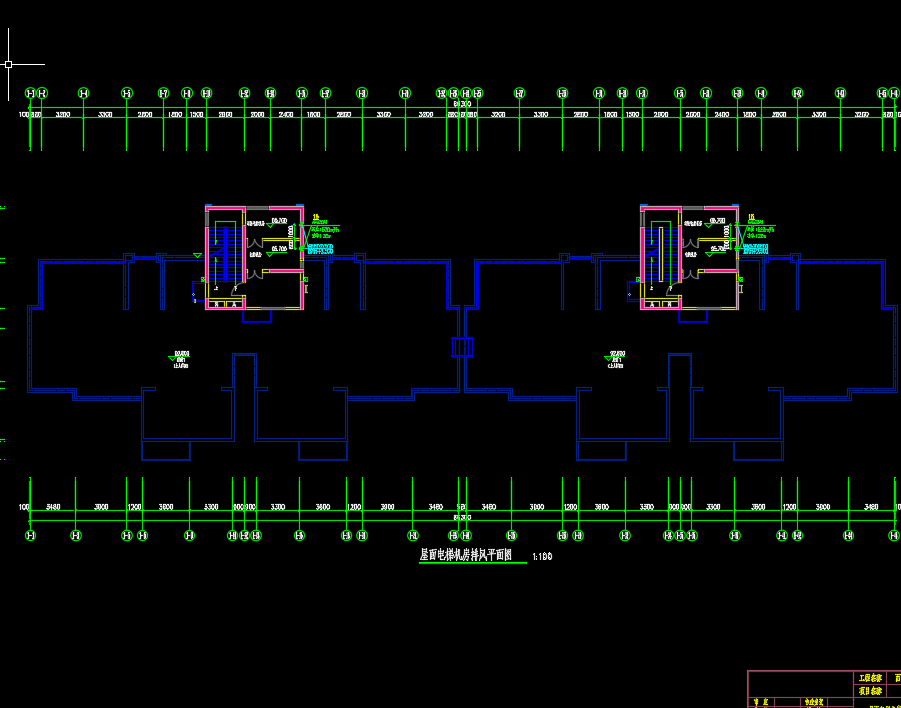

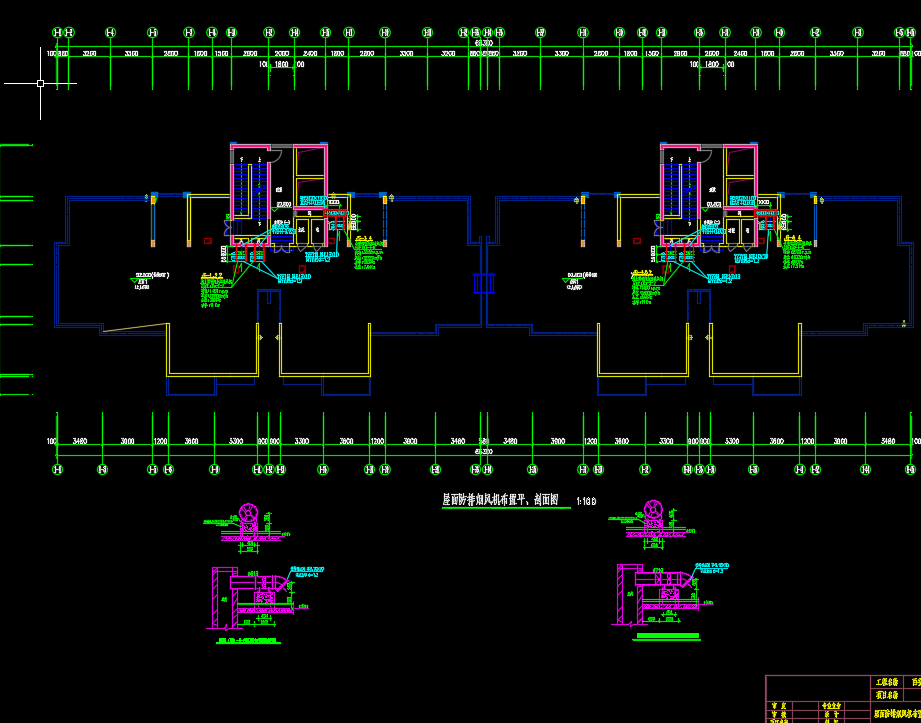

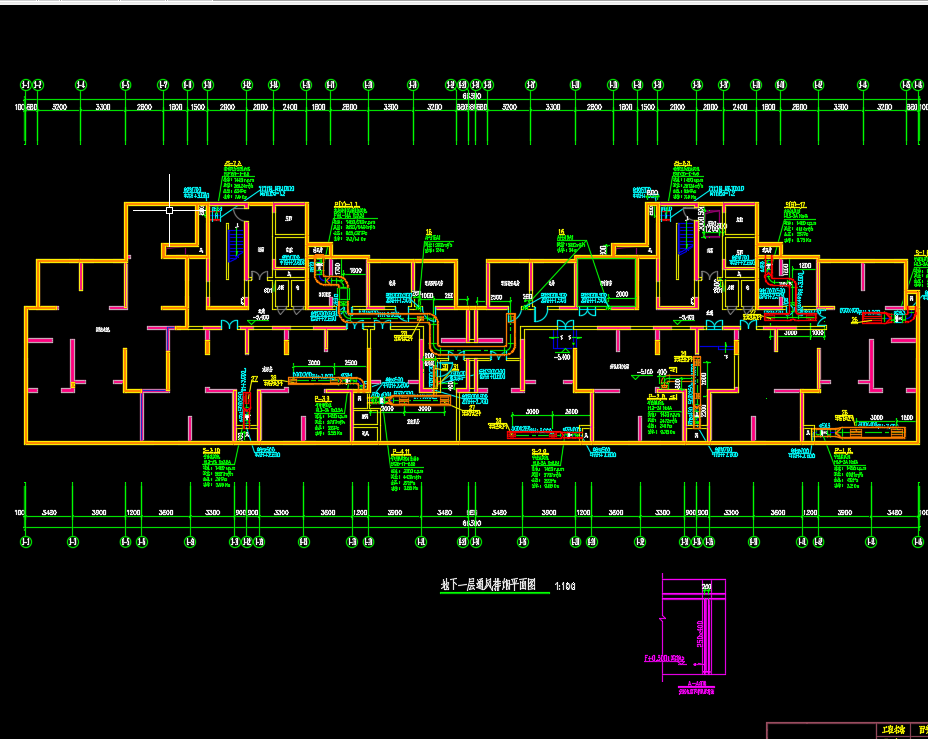

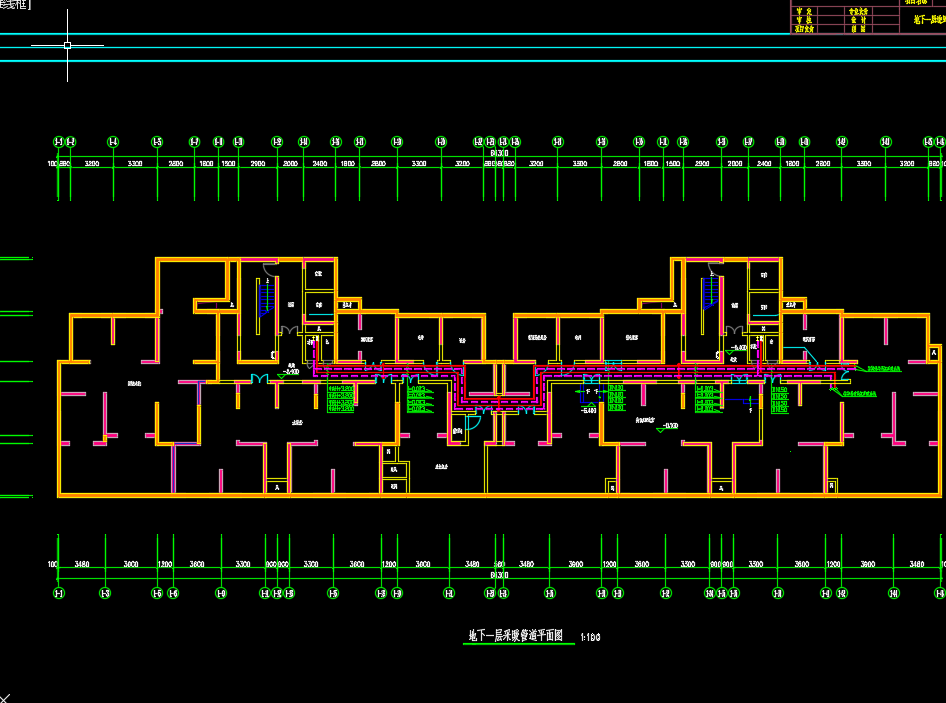

32层住宅楼暖通设计施工图纸包括：施工图目录、设备和主要器材表、设计及施工说明(一)、设计及施工说明(二)、地板辐射采暖详图、地下一层通风排烟乎面图、地下一层采暖管道平面图、一层地暖平面图、二层地暖平面图、三~三十一层地暖平面图、十二层地暖平面图、屋面防排烟风机布置平、剖面图、屋面电梯机房排风平面图、采暖立管图及管井大样图、加压送风系统原理图、加压送风口平面图、换热站设计与施工说明、换热站热力系统图及图例、换热站设备布置平面图、换热站管道布置平面图、换热站设备基础平剖面图。
工程概况：建筑面积27336.1m{2}（地上26322.49m{2}，地下996.97m{2}）,建筑高度为93.25m{2}，地上32层,地下1层.为一类高层建筑。本设计为该住宅楼采暖、通风、防排烟通风及换热站设计。
