交流中心暖通施工图纸
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-06-09
  • 资料类型:RAR
  • 资料大小:8.23 MB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
交流中心暖通施工图纸

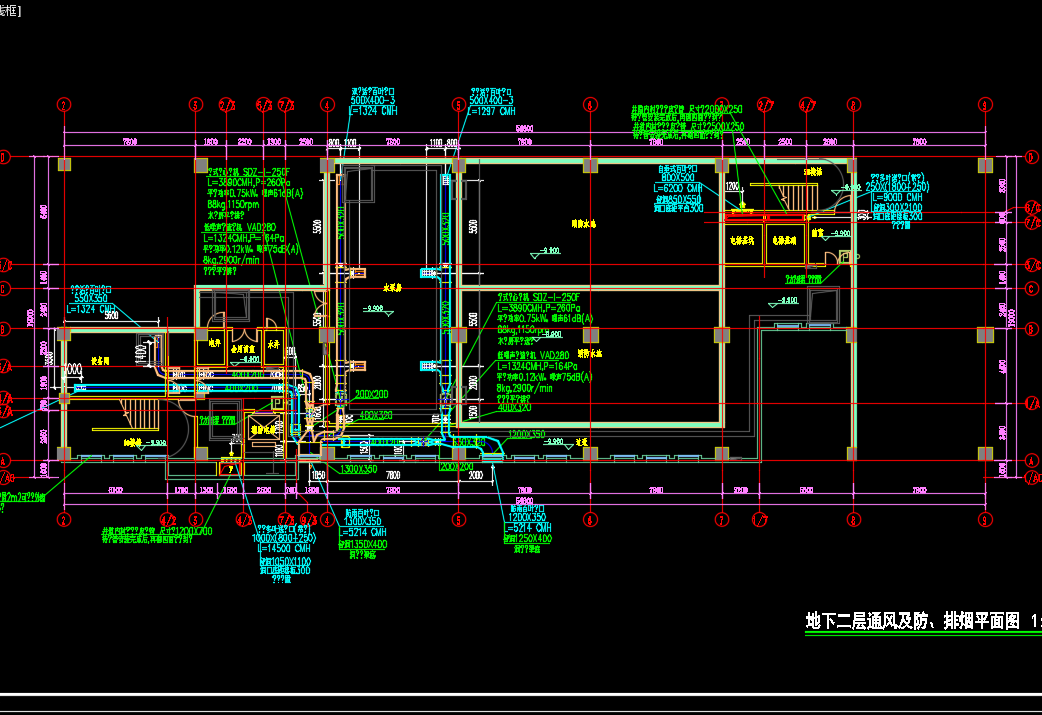

交流中心暖通施工图纸包括:图纸目录、设备、材料表(一)、设备、材料表(二)、设备、材料表(三)、通风及防、排烟系统设计说明、成品支架抗震设计说明、地下二层通风及防、排烟平面图、地下一层通风及防、排烟平面图、一层通风及防、排烟平面图、二层通风及防、排烟平面图、三层通风及防、排烟平面图、四层通风及防、排烟平面图、五层通风及防、排烟平面图、六层通风及防、排烟平面图、七层通风及防、排烟平面图、屋顶层通风及防、排烟平面图、加压送风系统图屋顶风机雨棚大样图图例。
工程概况: 1.本工程为XX族师范学院新校区建设项目—学术交流中心,建设地点:XX市。为高层民用建筑,地上7层,地下2层,建筑耐火等级为二级。总10799.58m2(其中地上:7667.02m2地下:3132.56m2)。主要功能为地下车库、设备房,地上为办公室、餐厅、会议室、标准间等。2. 本专业的本次设计内容包括平时通风及防、排烟系统。3. 在系统设计中以满足功能需要为原则,以安全为重点,同时考虑经济合理、节约能源、方便运行管理。
资料截图
  • 交流中心暖通施工图纸
  • 交流中心暖通施工图纸
  • 交流中心暖通施工图纸
  • 交流中心暖通施工图纸
  • 交流中心暖通施工图纸
