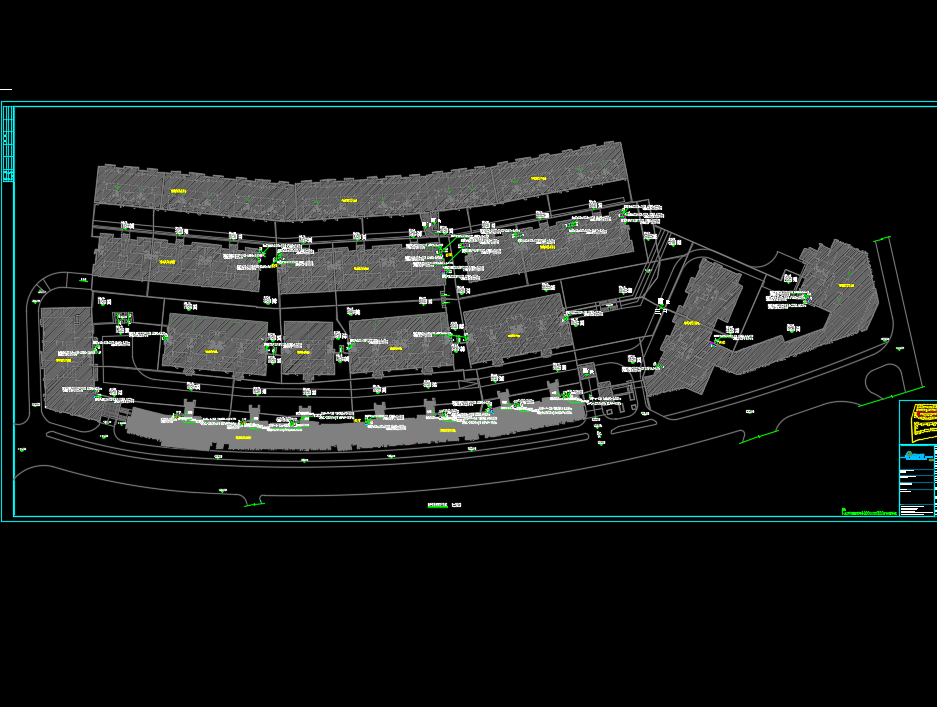

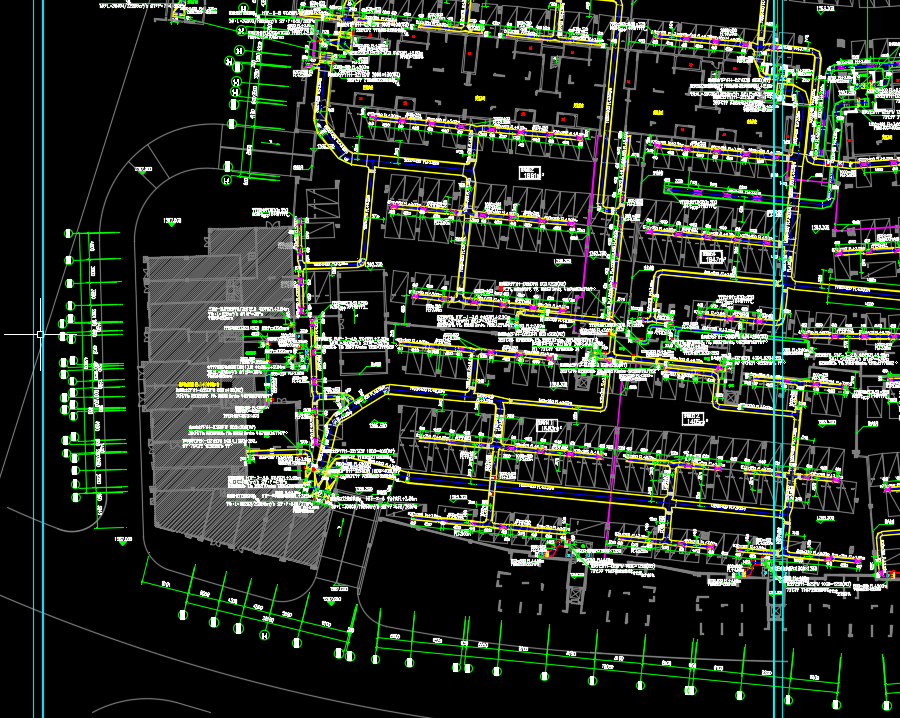

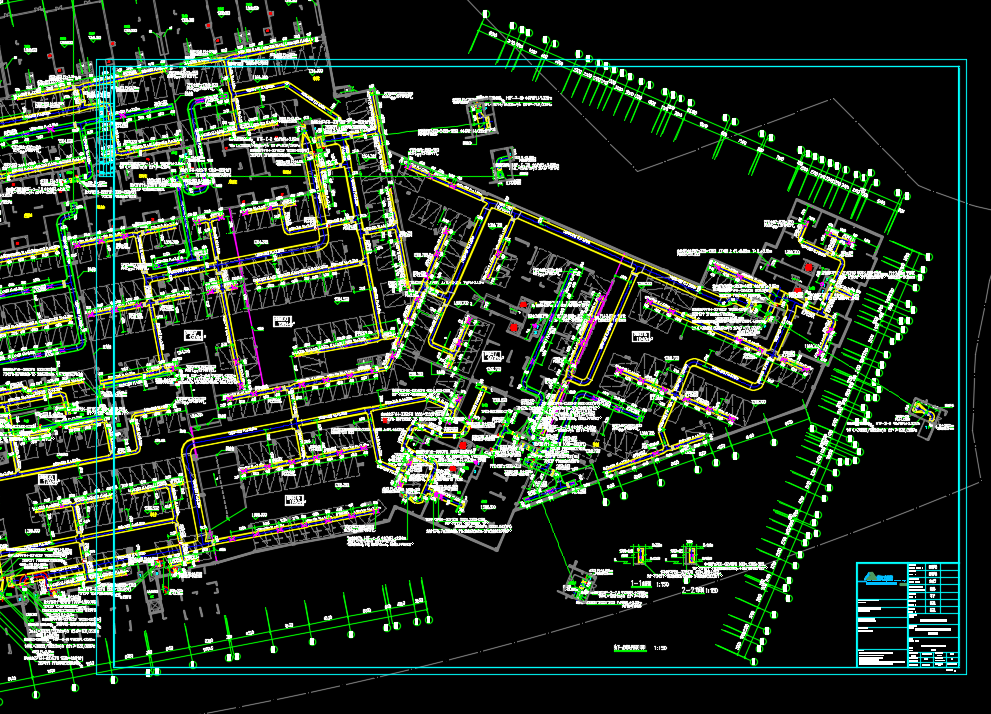

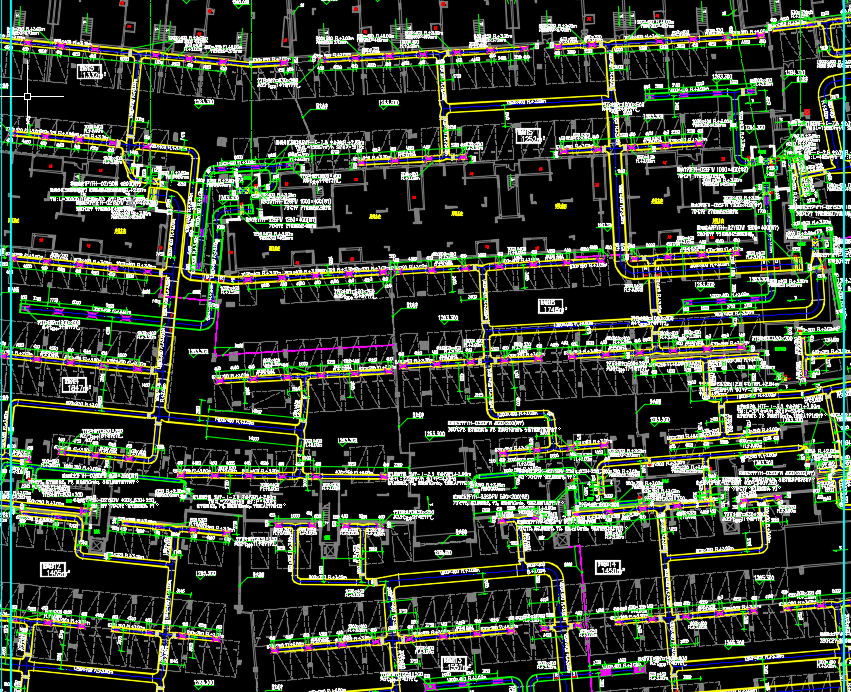

大型住宅地下车库项目空调通风及防排烟设计图纸包括：通风设计说明、地下一层通风平面图、地下室顶板通风平面图、一层通风平面图、二、三层通风平面图、四层通风平面图、五层通风平面图、六～二十二偶数层通风平面图、七～二十三奇数层通风平面图、二十四层通风平面图、二十五层通风平面图、二十 六层通风平面图、二十七、二十八层通风平面图、屋面通风平面图、一层通风平面图I二、三层通风平面图、四层通风平面图、五层通风平面图、六~二十二偶数层通风平面图、七~二十三奇数层通风平面图、二十四层通风平面图、二十五层通风平面图、二十六层通风平面图、二十七、二十八层通风平面图、屋面通风平面图。
工程概况：本工程位于XX区。该项目名称为XXC组团。其中，C-181～C-182号楼均为高层住宅，均共二十八层。其地下一层为为停车库及设备用房。分区。地下停车库按防烟分区设置机械排烟（风）系统，每个防烟分区内设置一分区。地下停车库按防烟分区设置机械排烟（风）系统，每个防烟分区内设置一台消防高温排烟双速风机，消防时排烟，高速运行；平时通风，依负荷情况变速运行，设混流风机机械补风或利用汽车出入口、外窗自然补风。送、排风口均为单层百叶。防烟楼梯间及其前室、合用前室设机械加压送风系统。
