本项目为XX商业综合体建筑群。项目总建筑面积约22.5万m2，分为两期建设，其中西侧的XX及其地下室为二期建设部分，其余部分均为一期建设工程。项目地上分为商业区域、酒店区域及XX。商业区域地上共有单体建筑27栋，每栋单体均为一三层仿古建筑， 建筑高度约14m~17m, 单体建筑面积为1000~3000m2; 属于多层建筑。单体建筑功能涵盖零售商业、主力店、餐饮等多种形式。单体建筑之间均为商业步行街的模式，并在地面二层采用室外连廊的形式将所有单体建筑连通。酒店及公寓楼共计2.2万m 2,酒店为地上12层，公寓为地上7层，属于一类高层建筑。本项目地下为一个整体地下室，西侧为XX地下室，并与地铁站连接，中心区域为商业地下室，东侧为酒店地下室。酒店地下室分为夹层及地下一、二层。夹层功能为餐厅、泳池、后勤区域及设备用房，并设有一个天井;地下一层为食堂、厨房、后勤及设备用房;地下二层主要为车库及设备用房。商业地下室为三层。局部为一层或两层。地下一层主要功能为主力店、零售商业、餐饮，超市、影院、卸货区及设备用房，各商铺间采用商业环廊或走道相通。地下二，三层主要为汽车库及设备用房。地下一~三层采用若干个自动扶梯大堂直接通向地面商业步行街。XX下部为一层地下室，主要为零售商业及餐饮。另外， 本项目用地内含有6栋保护性旧有建筑，总计建筑面积约3444m2,均为1~3层多层建筑。建设单位将对上述建筑进行保护性改造及利用，XX作为酒店大堂外，其余5栋均考虑作为商业使用。项目地块沿XX东、西两侧还有2栋待拆迁建筑，为C1、 C2栋，建设单位拟进行重新修建，总计建筑面积约686.1m2,均为1~3层多层建筑，作为商业使用。

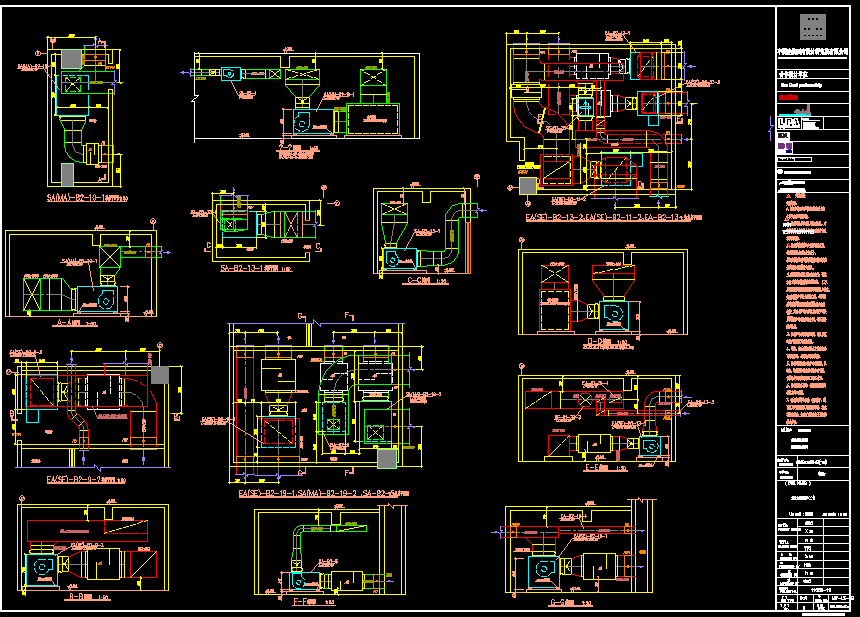

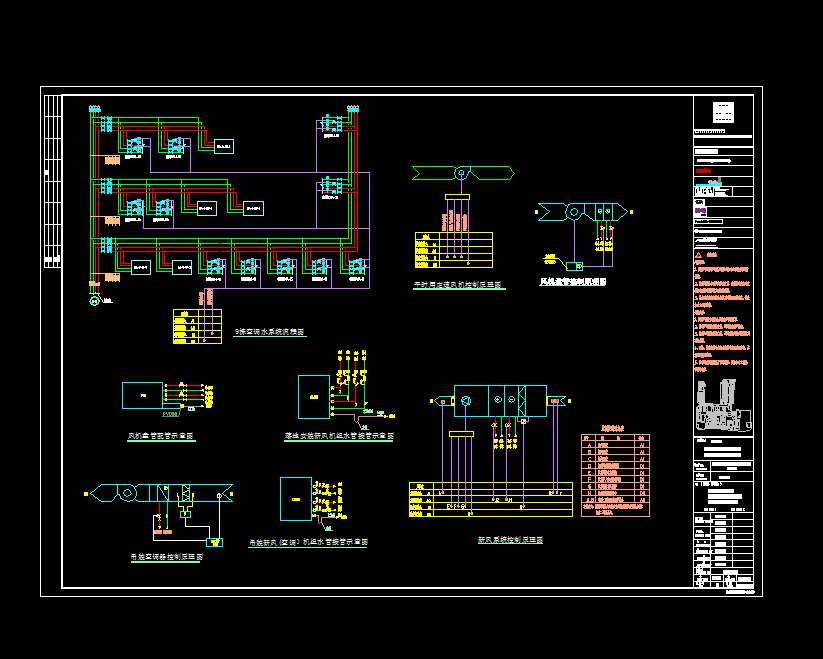

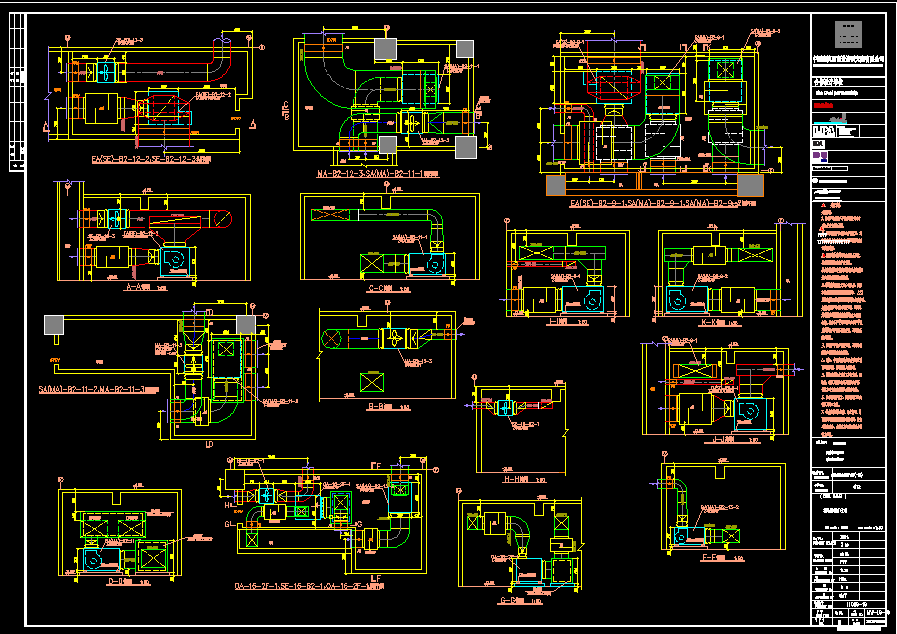

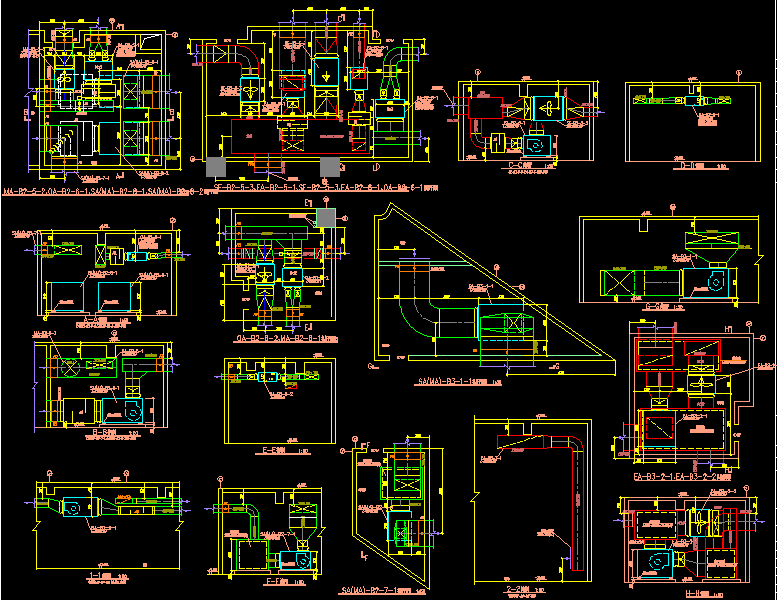

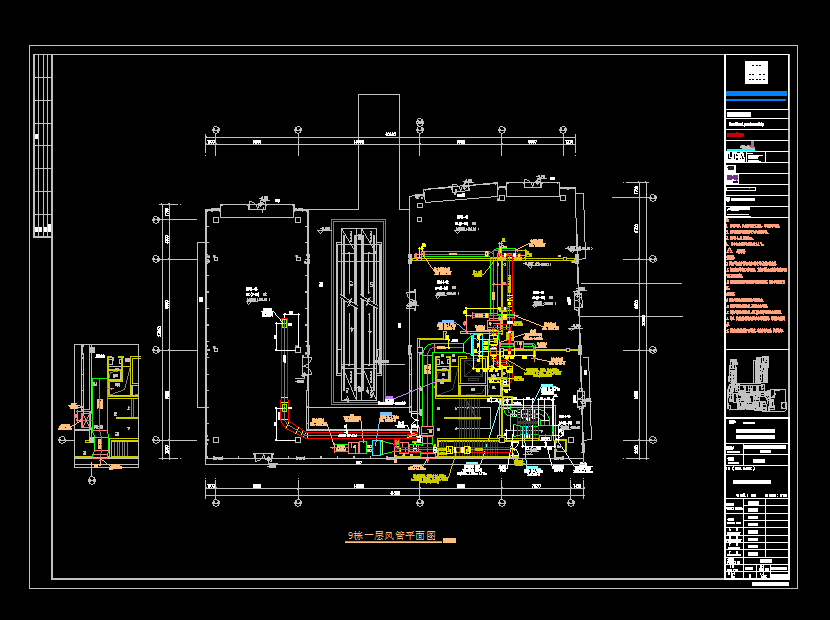

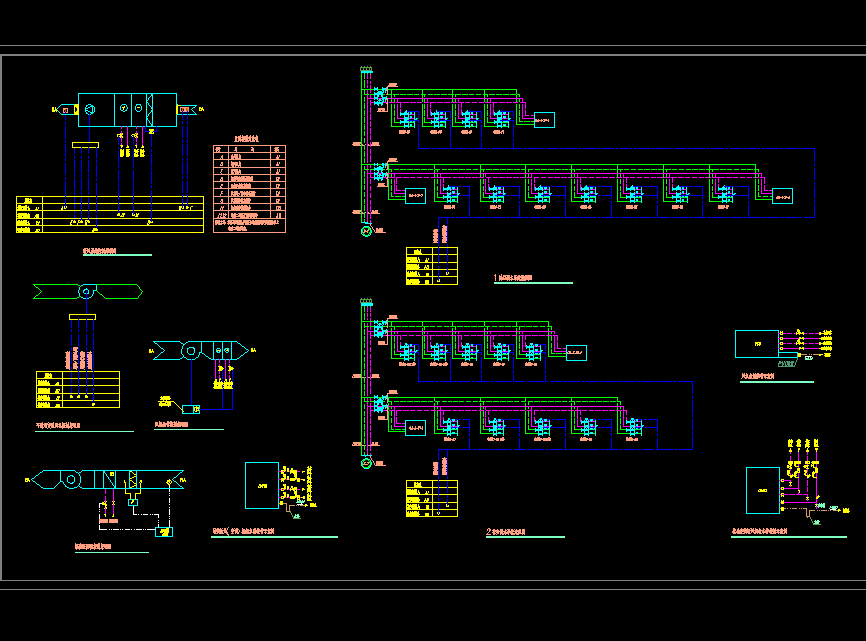

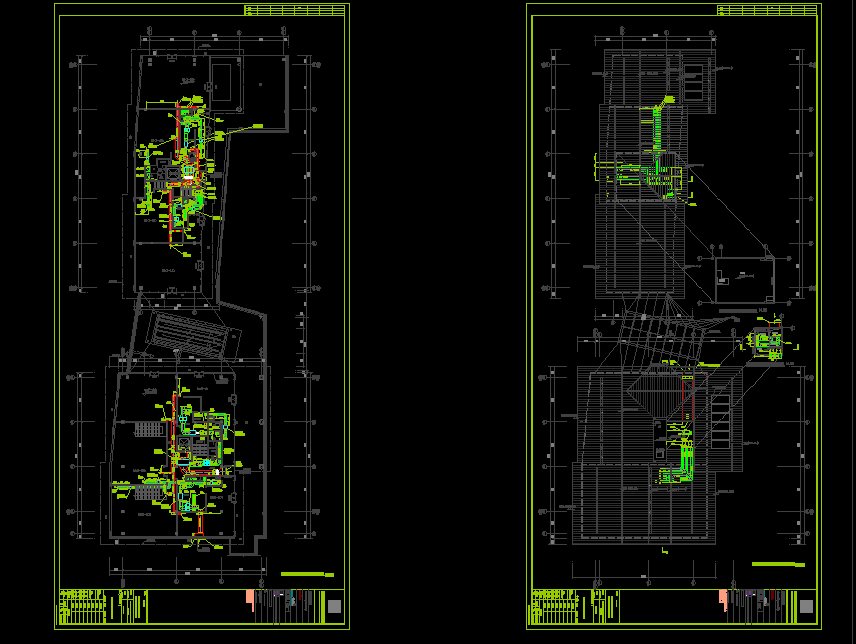

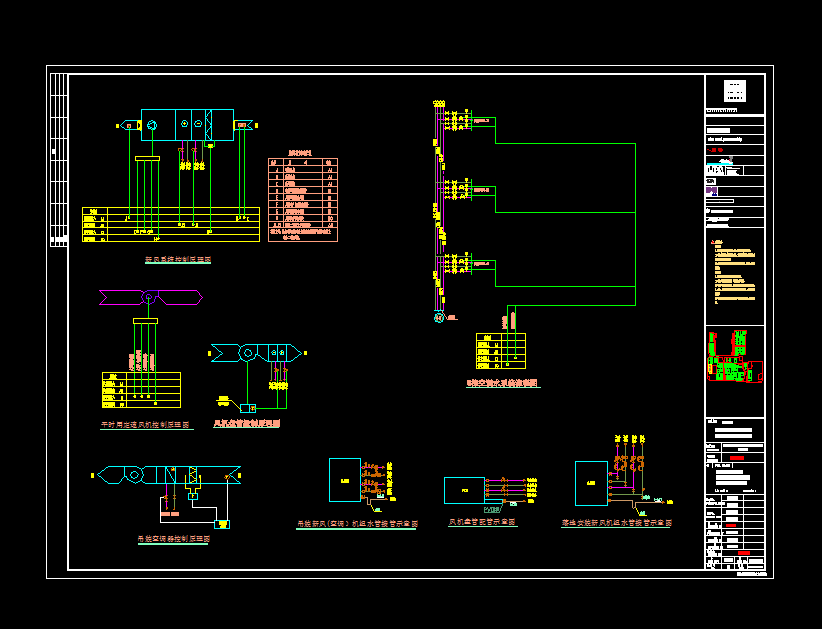

十二层文化商业综合体建筑群暖通设计图纸，包括：平面图、流程图、示意图、原理图等
