本工程为XX1#厂房建设项目，项目位于XX。建筑共3层，高18米，总建筑面积约11771.2平方米。整个厂房生产类别为丙类，局部为洁净区。
设计概况
1．每个洁净区各设置一套洁净空调系统，空调机组放置在空调机房内。本项目总冷负荷为481.9KW，总热负荷为516.2KW.洁净区气流组织为上送下排式。
2．一层总更、配电室等设置机械排风，排风量按大于6次/h换气次数计。
3.一层破碎匀浆间、参观走道、洁净区走廊，二层外包、洁净区走廊、三层走廊设置机械排烟，排烟量按60m^3/h.m^2计算，其余房间利用外窗自然排烟。
4.楼梯均采用外窗自然排烟，每5层可开启面积大于2平方米。
5.风冷热泵中央空调系统在屋顶机组旁设置2台循环水泵（1用1备），水系统采用水平同程的布置方式。

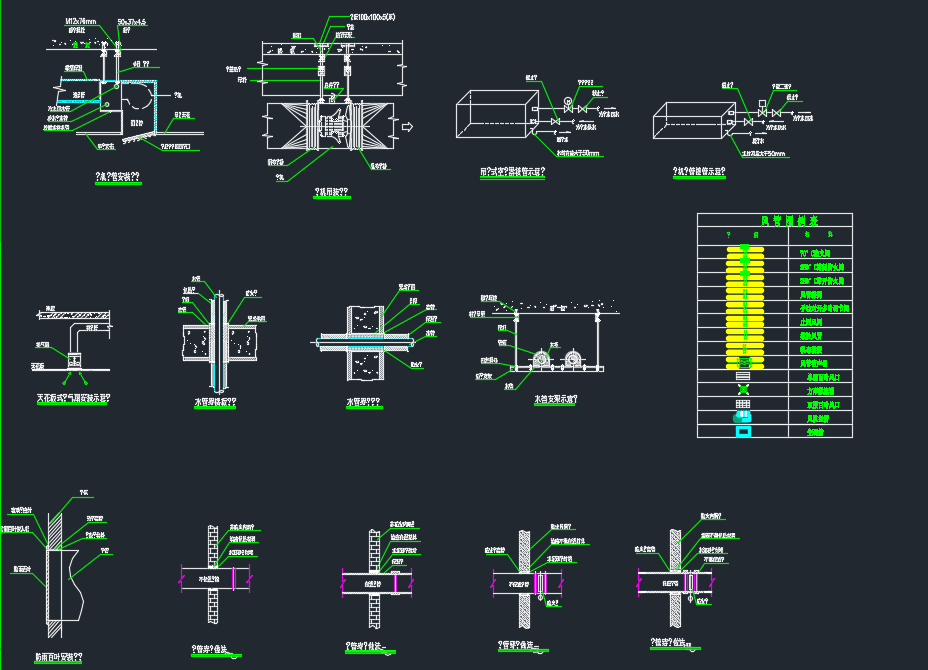

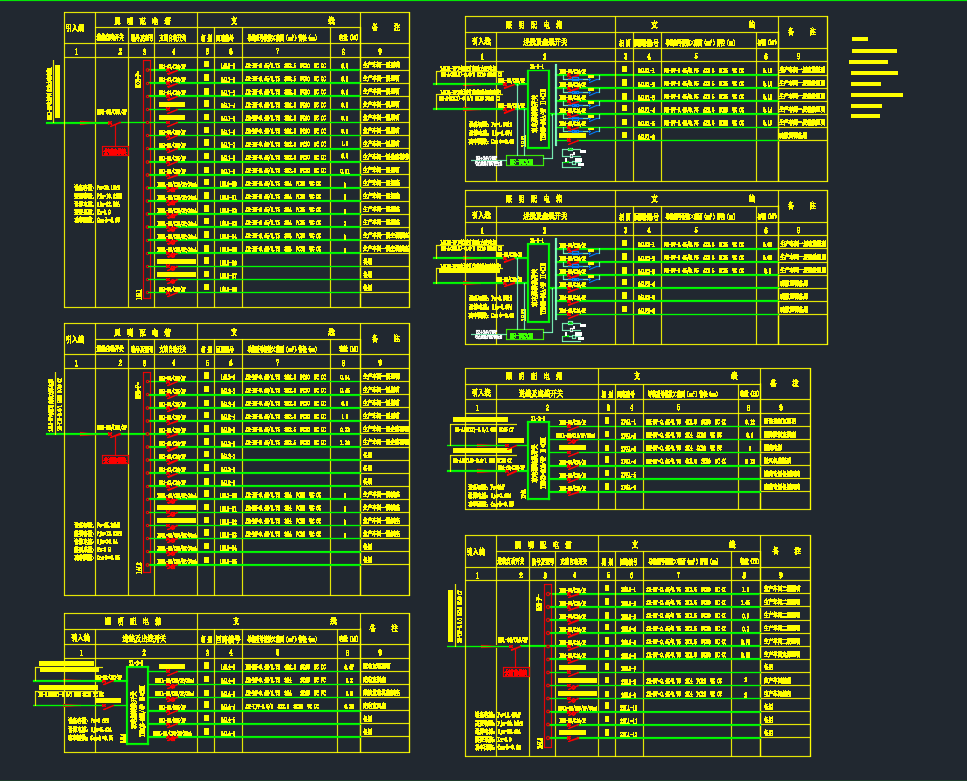

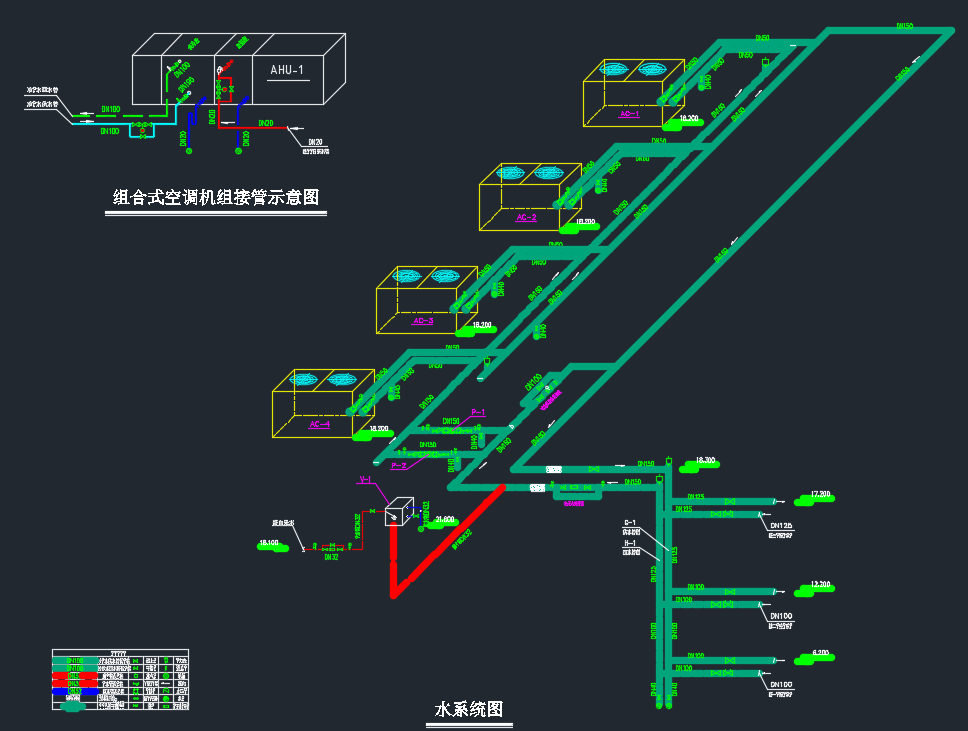

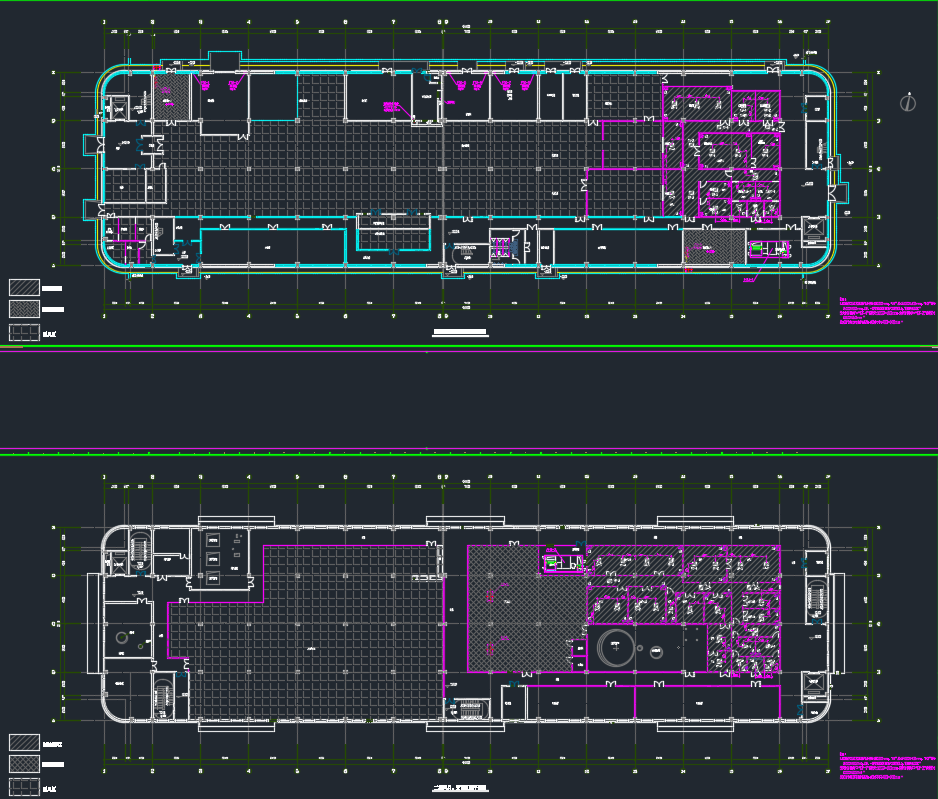

三层厂房暖通电气施工图纸，包括：水系统图、安装大样图、风口、空调区域平面图、送风、水管平面布置图、排风、排烟平面布置图、回风平面布置图、水管平面布置图、低压配电柜排列图、动力系统图、风机控制箱外部接线图、电动机控制原理图、配电室平、剖面布置图、动力平面图、照明平面图、屋面防雷平面图、基础接地平面图、火灾报警平面图、防火门监控系统图、防火门监控平面图、弱电桥架平面图、弱电总平面图、竖向干线系统图
