九层科研楼暖通施工图纸(含招标文件、地勘报告)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-11
  • 资料类型:RAR
  • 资料大小:52.9 MB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
九层科研楼暖通施工图纸(含招标文件、地勘报告)
总建筑面积56604.95㎡,其中地上建筑面积53211.63㎡,地下建筑面积3393.32㎡,总高度42.9米,最大跨度36米,层数地上9层,地下一层。

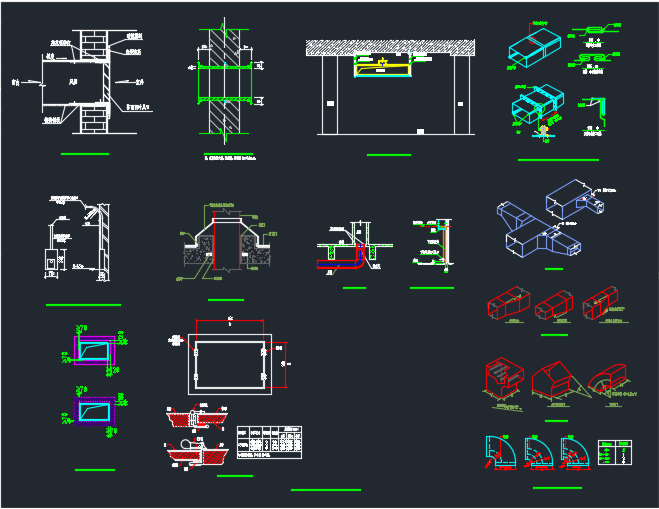

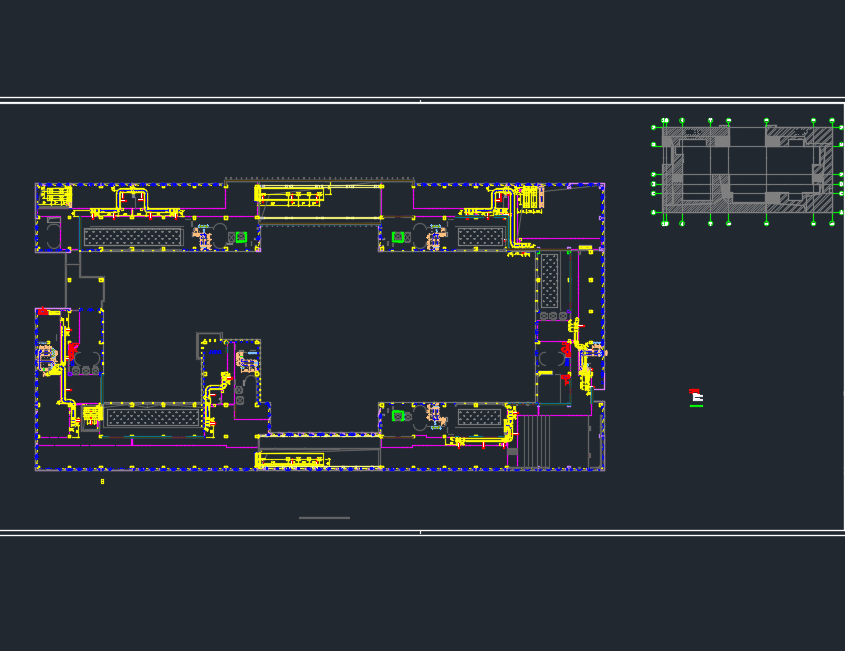

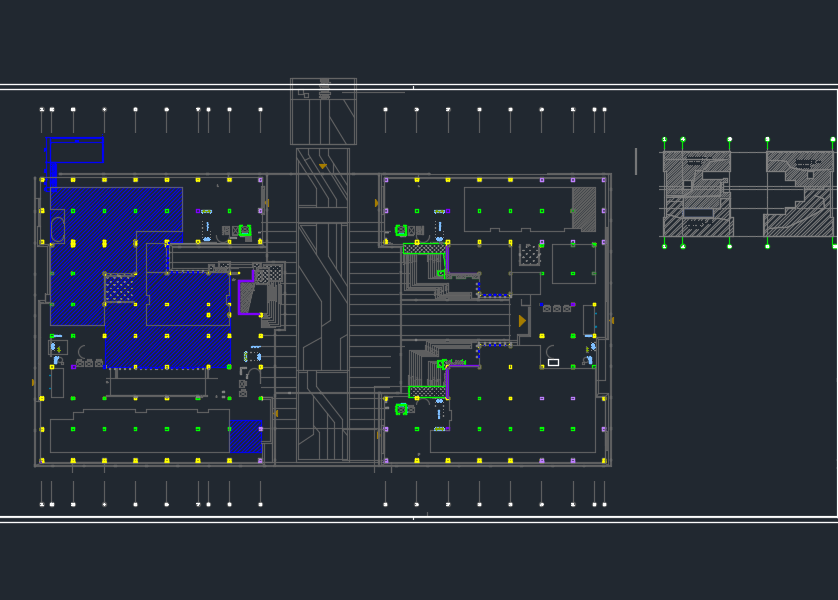

九层科研楼暖通施工图纸,包括:防排烟系统原理图、通风系统控制原理示意图、通用节点大样图、通风与防排烟平面图、空调平面图、冷媒平面图、空调系统原理图
