本工程为XX医院整体扩建项目回迁住宅楼,建设地点为XX。其中,回迁住宅楼总建筑面积为67302平方米,地上建筑面积为51316平方米,地下建筑面积为15986平方米。本建筑地上共21层:首层主要功能为商业和住宅;2~21层,主要功能为住宅;地下共3层:主要功能为设备房、车库;及非机动车库.建筑耐火等级:一级。
设计内容:
(1)地下室、设备用房平时通风;
(2)地下室、塔楼防排烟系统;
(3)人防通风另详人防分册.
防烟系统
机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布,余压值应符合下列规定:前室。封闭避难层(间)与走道之间的压差应为25Pa~30Pa;楼梯间与走道之间的压差应为40Pa~5OPa;
1.防烟楼梯间、封闭楼梯间:
(1)满足自然通风的防烟楼梯间、封闭楼梯间采用自然通风系统,在最高部位设置面积不小于1.0m2的可开启外窗或开口;当建筑高度大于10m时,在楼梯间的外墙上每5层内设置总面积不小于2.0m2的可开启外窗或开口,且布置间隔不大于3层。
(2)不满足自然通风的防烟楼梯间、封闭楼梯间采用机械加压送风系统,加压送风量按《建筑防烟排烟系统技术标准》中第3.4.5条、第3,4.8条进行计算确定,当系统负担建筑高度大于24米时,加压送风量应按计算值与表3,4.2-1~表3.4.2- 4中的较大值确定，风机风量不小于计算风量的1.2倍。加压送风机设在专用机房内。发生火警时,由消防中心控制加压风机启动,送风经垂直风管送至各加压风口.
设置加压送风的封闭楼梯间应在其顶部设置不小于1m2的固定窗.靠外墙的封闭楼梯间,尚 应在其外墙上每5层设置总面积不小于2m2的固定窗.
2.独立前室、合用前室，消防前室:
(1)满足自然通风的独立前室.合用前室.消防前室采用自然通风系统,独立前室、消肪前室可开启外窗或开口面积不小于2.0m2 ;合用前室不应小于3m2。
(2)不满足自然通风的独立前室、合用前室、消防前室采用机械加压送风系统,加压送风量按《建筑防烟排烟系统技术标准》中第3.4.5条~第3.4.8条进行计算确定,当系统负担建筑高度大于24米时,加压送风量应按计算值与表3.4.2-1~表3.4.2- 4中的较大值确定,风机风量不小于计算风量的1.2倍。加压送风机设在专用机房内。发生火警时,由消防中心控制加压风机启动,送风经垂直风管送至各加压风口.

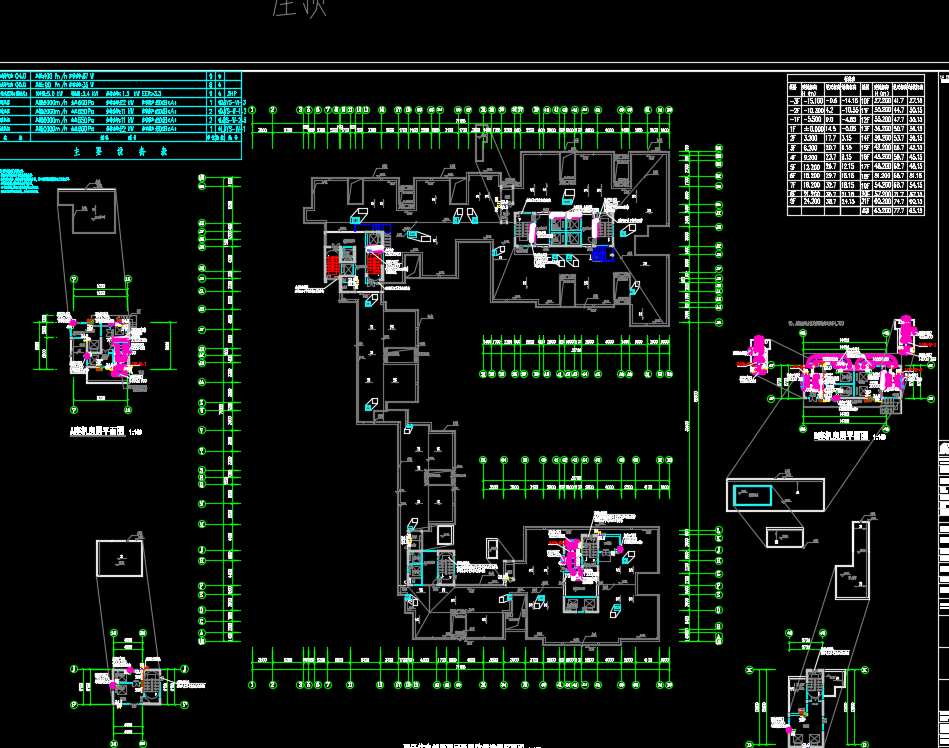

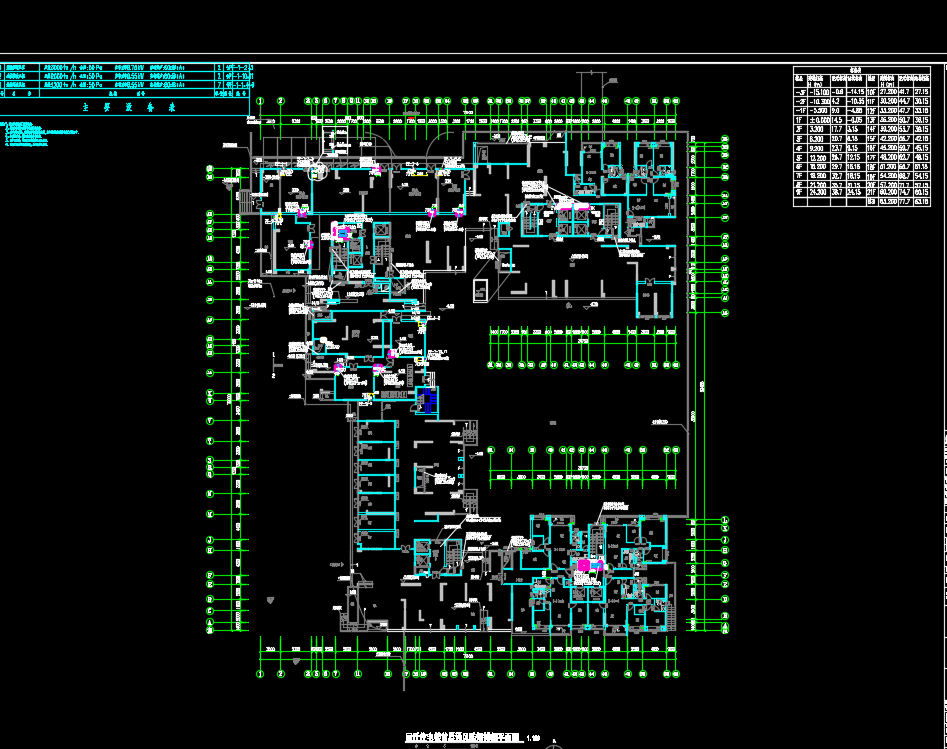

二十一层医院回迁楼整体扩建暖通施工图纸，包括：安装详图、安装大样图、防烟系统图、通风防排烟平面图等
