四层博物馆暖通施工图纸(含PDF版 招标文件计算书)
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-09-04
  • 资料类型:RAR
  • 资料大小:28.7 MB
  • 资料分类:暖通工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
四层博物馆暖通施工图纸(含PDF版 招标文件计算书)
项目建设用地总面积16600㎡,总建筑面积17246.99㎡。其中博物馆及附属用房建筑面积13787.37㎡,地下停车场及设备用房建筑面积3459.62㎡。安装工程建筑面积17246.99㎡。装饰工程建筑面积13787.37㎡。展陈布置建筑面积10000㎡。配套基础设施包括:室外配电工程、室外景观及绿化工程86666.6㎡、室外道路工程1000㎡、室外照明工程、室外挡墙工程2300㎡、室外平场及土石方工程。建筑层数:地上4层地下1层,建筑高度:23.50m,抗震设防烈度:7度。项目建设内容为博物馆主体及附属用房、地下停车场及设备用房、装饰工程、展陈布置及配套技术设施等。
设计范围
在XX项目中,暖通专业的设计范围是:
1.集中空调系统(展览、办公为舒适性冷暖空调系统、文物库房为恒温恒湿空调系统)
2.防排烟系统
3.机械通风系统

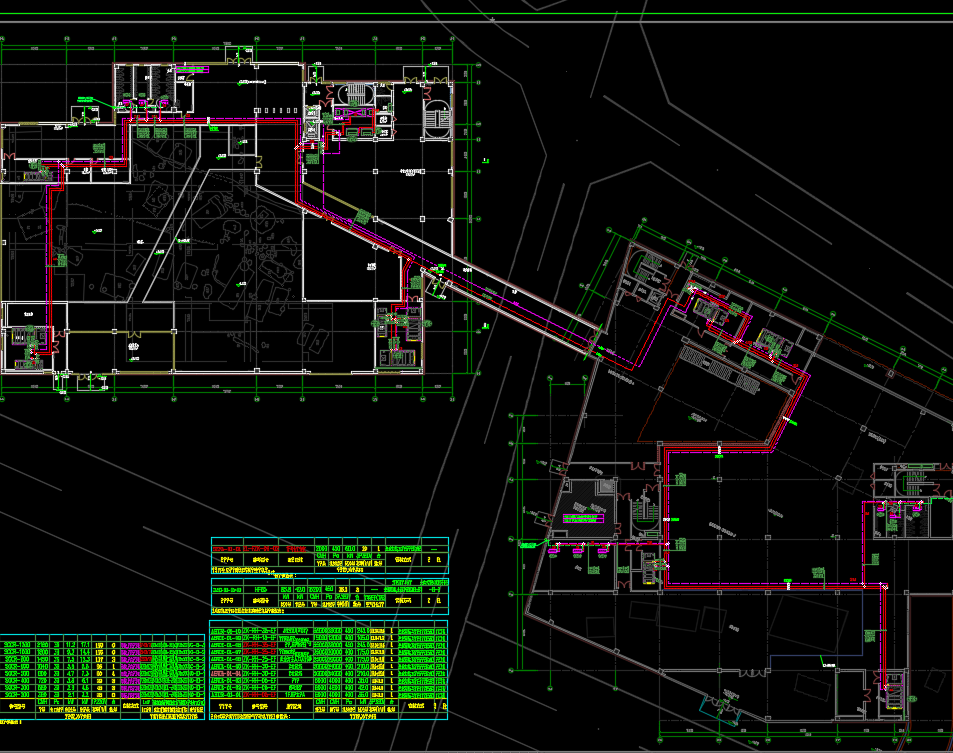

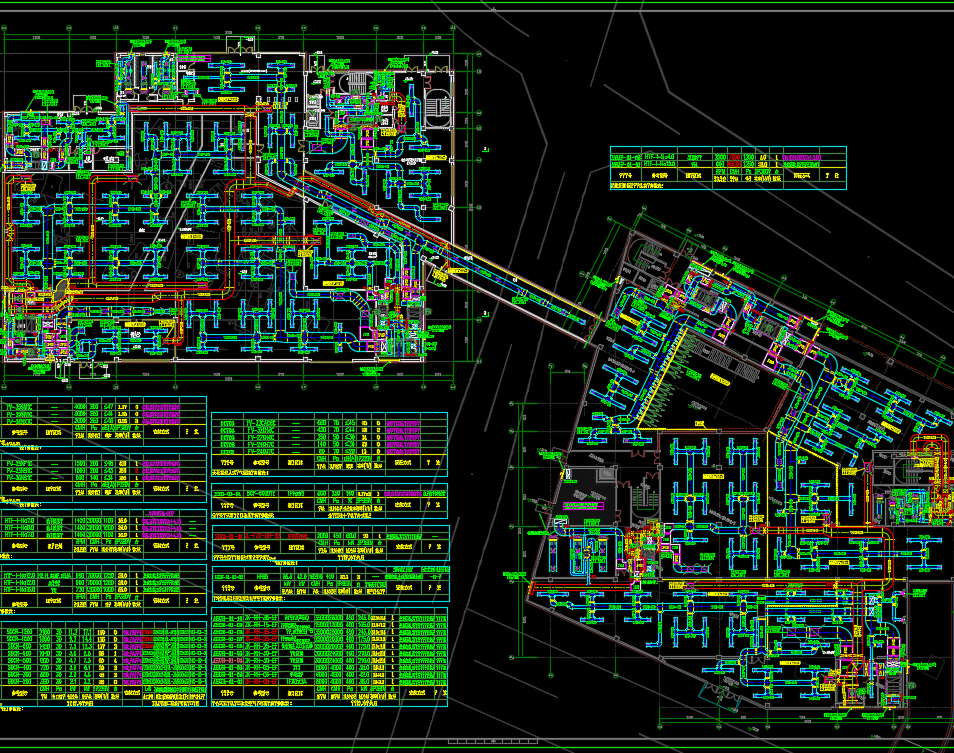

四层博物馆暖通施工图纸,包括:空调通风风管平面图、空调水管平面图、机械加压送风系统图、机械排烟系统图、空调水系统流程图、空调水泵房详图、暖通声学节点详图
