XX中心厂房原设计为丁类高层标准厂房，钢筋混凝土框架结构，耐火等级为一级。建筑层数为地上6层，地下1层， 建筑高度：36.200m（室外地面至屋面女儿墙）。本工程总建筑面积：20164.04平方米（其中计容面积:19740.42平方米，不计容面积:423.62平方米）。抗震设防烈度7度,建筑设计使用年限50年。 本次改造的XX中心厂房的2-5层建筑面积皆为3843.04m2，层高为6.0m，平面尺寸为97x59m。局部6层，建筑面积为1924.34m2，层高为6.0m。本次改造改变火灾危险性类别为丙类、建筑耐火等级（一级）.防火分区划分:二层分为3个防火分区;地上3层及以上每层为2个防火分区;各层均设气体灭火系统，每个防火分区允许的最大建筑面积小于2000平米。改造设计将现状的预留开敞车间分隔为机房C1、C2、配电室，客户维护室，电池室，设备间等。同时维持现状的楼电梯及卫生间格局不变。
电力部分
1. 地下一层配变电室 2x1600kVA+2×1250=5700kVA（市电），为C栋地下室照明，冷冻站，电梯及空调末端等动力供电；
2.装设应急柴油发电机容量：13台1550kVA（持续功率）（11主2备）。
3.地下一层新增配电室增设2台容量为300KVAUPS供冷冻水泵使用，三层新增配电室设3台容量为400KVAUPS供暖通末端机房空调使用。
4 本工程的电力、照明干线及支干线均采用YJV-0.6/1KV铜芯交联电力电缆，一般沿桥架敷设至相应的配电柜（箱），出桥架部分穿镀锌钢管明敷设；消防线路采用NH-YJV-0.6/1KV耐火型铜芯交联电力电缆，单独穿管敷设至本建筑相应的消防配电柜（箱）。消防线路镀锌钢管外壁涂刷丙烯酸乳胶防火涂料。消防配电箱箱面设明显消防标志。

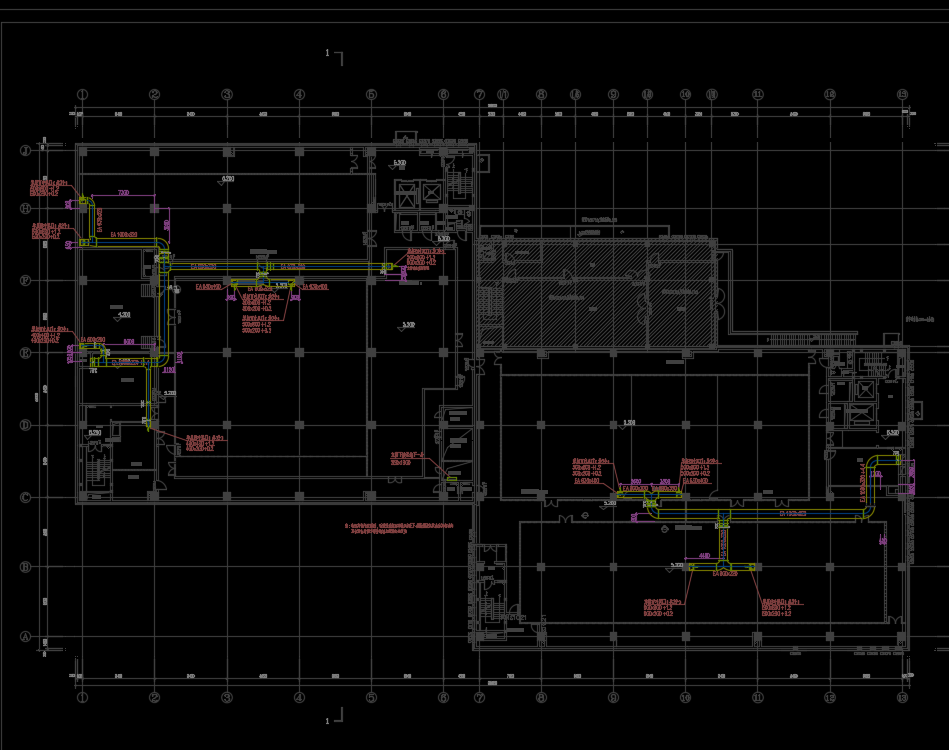

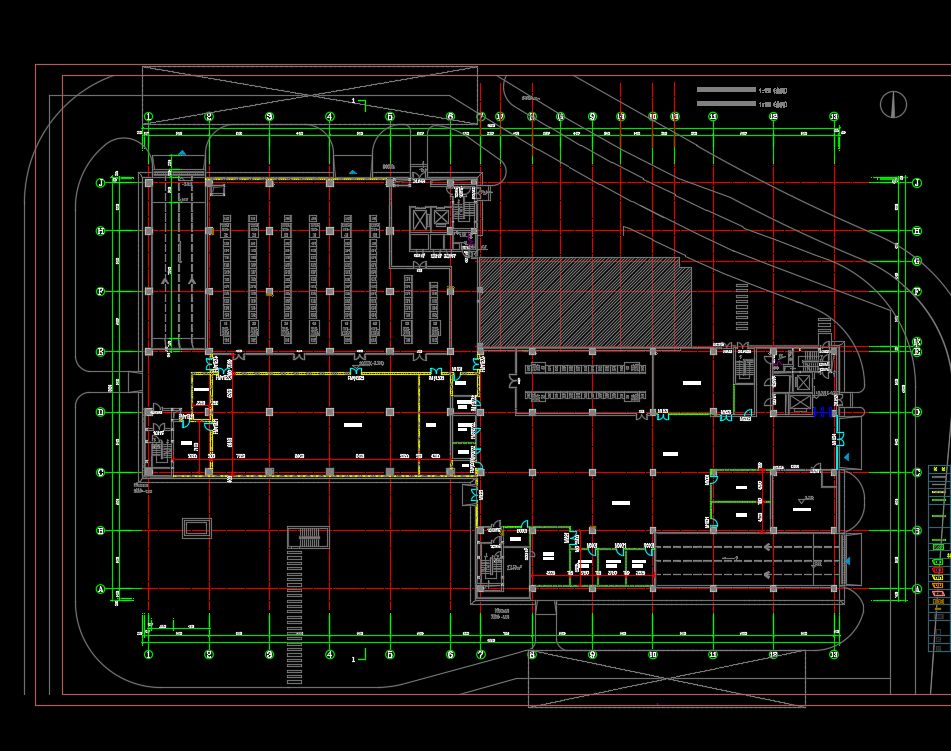

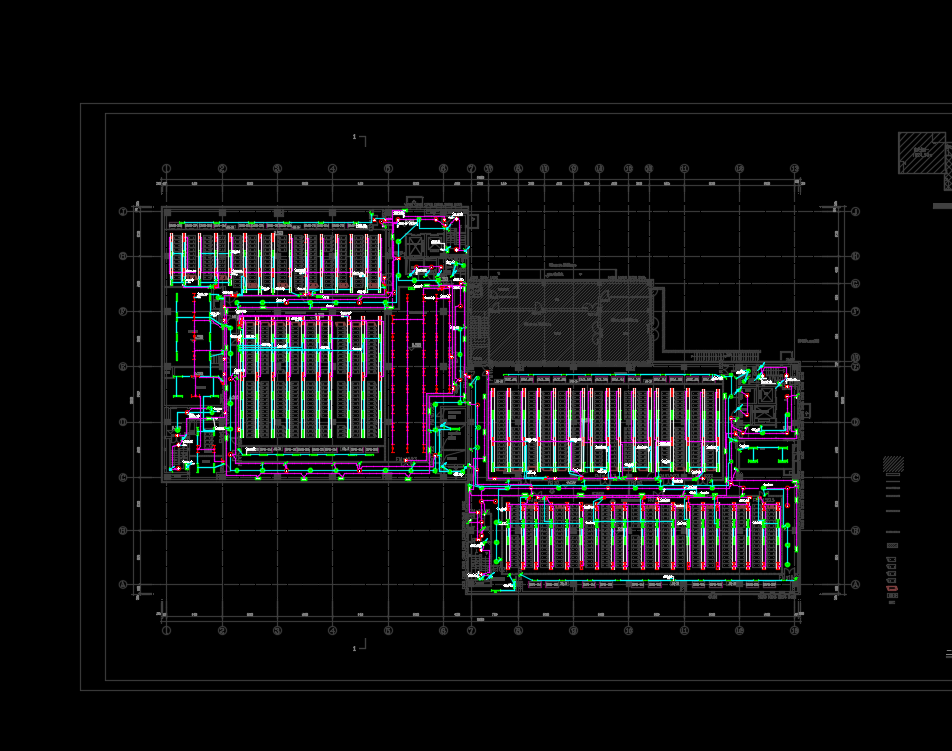

六层钢筋混凝土框架结构数据中心暖通施工图纸，包括：平面图、剖面图、立面图、防静电架空地板安装示意图、墙体定位图、镜像平面图、低压系统接线图、干线系统图、配电箱系统图、桥架平面图、动力平面图、插座平面图、新风平面图、排烟平面图、空调水管平面图、空调水系统图等
