某数据产业园机房项目水暖招标图纸(含PDF格式)
通风系统
1.本项目中共设计了24个通风系统,其中:一般全室兼事故通风系统1个;一般全室通风系统10个,气体灭火后通风系统5个;事故通风系统1个;消防排烟系统4个;加压送风系统2个;平时兼气灭后通风系统1个。
2.本项目中各配电间、电池室、模块机房等设有气体灭火防护单元的房间设计了气体灭火后通风系统。各房间排风管道上电动密闭阀平时关闭,气体灭火后,手动开启相应防护单元联锁的电动密闭阀,同时开启风机进行通风,气体灭火后通风系统管路上的防火阀易熔片熔断关闭后更换易熔片可手动复位,以保证通风管路系统通畅。在设有新风系统的气体灭火防护单元,在开启气体灭火前,先关闭该防护单元新风系统的电磁密闭阀。
3.本项目中长度超过40m且无法自然通风的内走廊设计了机械消防排烟系统,每层的排烟系统在接到本层消防报警信号后自动开启设在本层板式排烟风口或多叶排烟口,开启排烟风机进行排烟,同时开启楼梯间的加压送风机进行送风,当烟气温度超过280℃时,自动关闭板式排烟风口(多叶排烟口)及风机入口的280℃排烟防火阀,排烟风机及补风风机随之停止运行。排烟风机及加压送风机设置在屋面。
4.本项目中日用油箱间设计了事故排风系统,并兼顾平时全室通风,风量为12次换气。

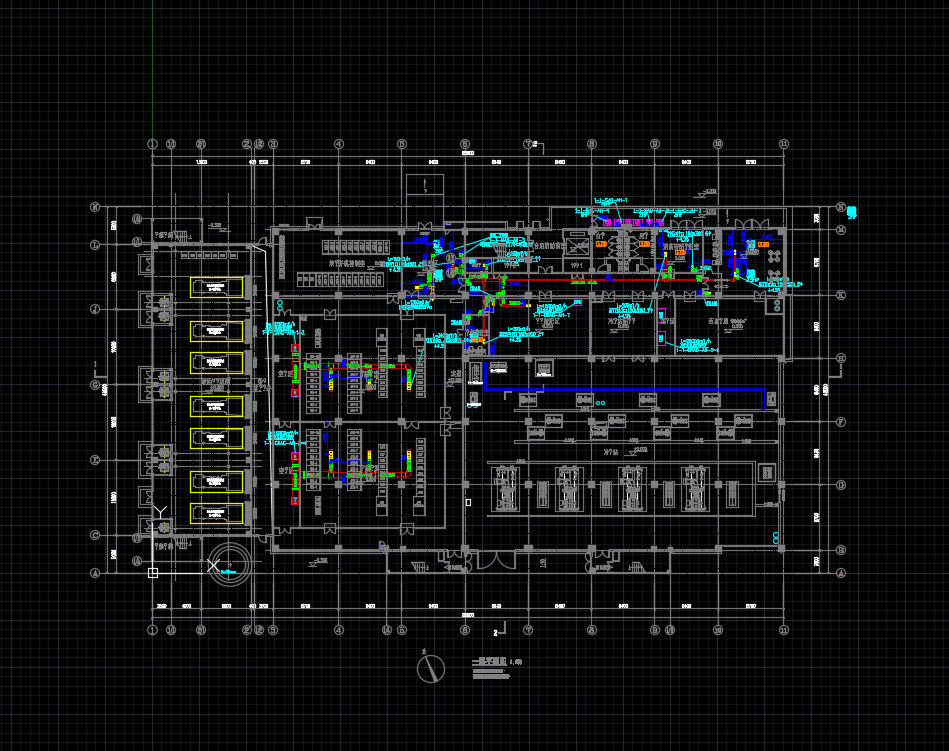

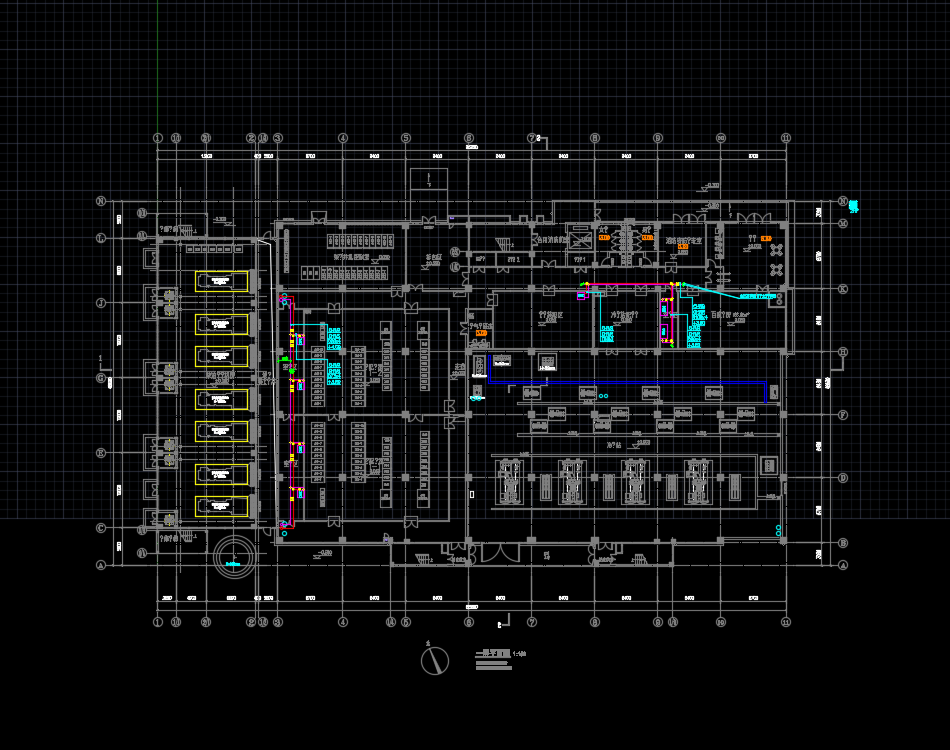

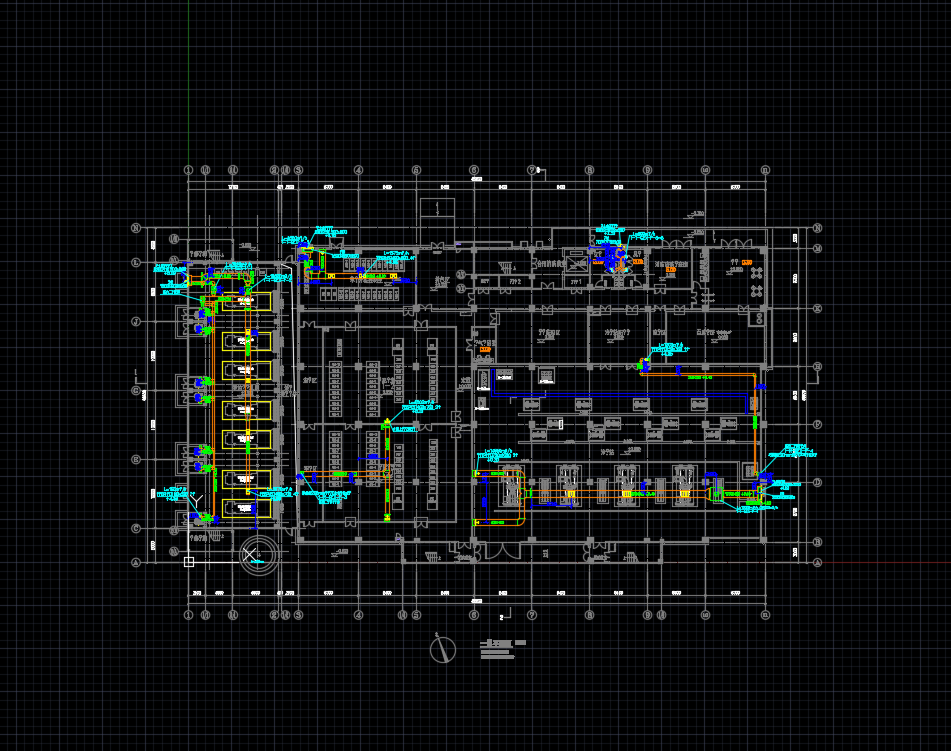

某数据产业园机房项目水暖招标图纸,包括:空调风管平面图、水管平面图、通风平面图、消防排烟平面图、原理图、消防排烟系统图、给排水原理图、消防废水排水系统原理图等
