设计范围
通风系统、采暖系统、空调系统。以上系统保持原有形式，仅做各层末端调整。
风管安装
1 安装阀门时，必须注意将手柄置于便于操作的部位，安装防火阀和排烟阀时，应先对其外观质量和动作的灵活性、可靠性进行检验，确认合格后再行安装。
2 防火阀需单独配吊架安装，安装时应先对其外观质量缝隙及动作的灵活性与可靠性进行检验，确认合格后，再行安装。注意气流方向，应能顺气流方向自行严密关闭。
混凝土填充层
1 填充层应在加热管安装完毕且水压试验合格后并通过隐蔽工程验收、加热管处于有压状态下方可施工。
2 混凝土填充层施工中，严禁使用机械振捣设备，施工人员应穿软底鞋、采用平头铁锹。
3 施工地面面层及将来使用时，不得剔、凿、钻和钉填充层，不得向填充层内楔入任何物件。
地暖系统施工
1 有关管道的材质、施工、检验、调试以及验收的相关规定，均应满足《辐射供暖供冷技术规程》JGJ142-2012的要求。
2 绝热层为20mm厚聚苯板，若使用其它绝热材料时，应根据热阻相当原则计算厚度，其技术指标应符合《辐射供暖供冷技术规程》JGJ142-2012的规定。
3 集分水器及连接件、所有阀门均采用铜制，要求在频繁使用条件下保证调节灵活；Y型过滤器滤芯材料为不锈钢孔板，局部阻力系数不大于2.0。
试压、防腐、防护、冲洗
1地暖系统试验:每户内采暖管道的水压试验应分别在填充层施工前和填充层养护期后进行。水压试验应以每组分、集水器为单位，逐回路进行，试验压力为0.60MPa。采暖管道及附件的工作压力为0.4MPa,试验压力为0.6MPa。
2管道冲洗:水压试验完成后，系统试运行前，应用水冲洗管道，采用白滤纸检验直至流出的水中无污物为合格。
3地暖系统初始加热:地板辐设采暖初始加热应在填充层的养护期达到21天之后进行。初始加热时，热水升温应平缓，供水温度应控制在比当时环境温度高10℃左右，且不应高于32℃,在此条件下连续运行48小时后，每隔24小时水温升高3℃,直至到设计温度。

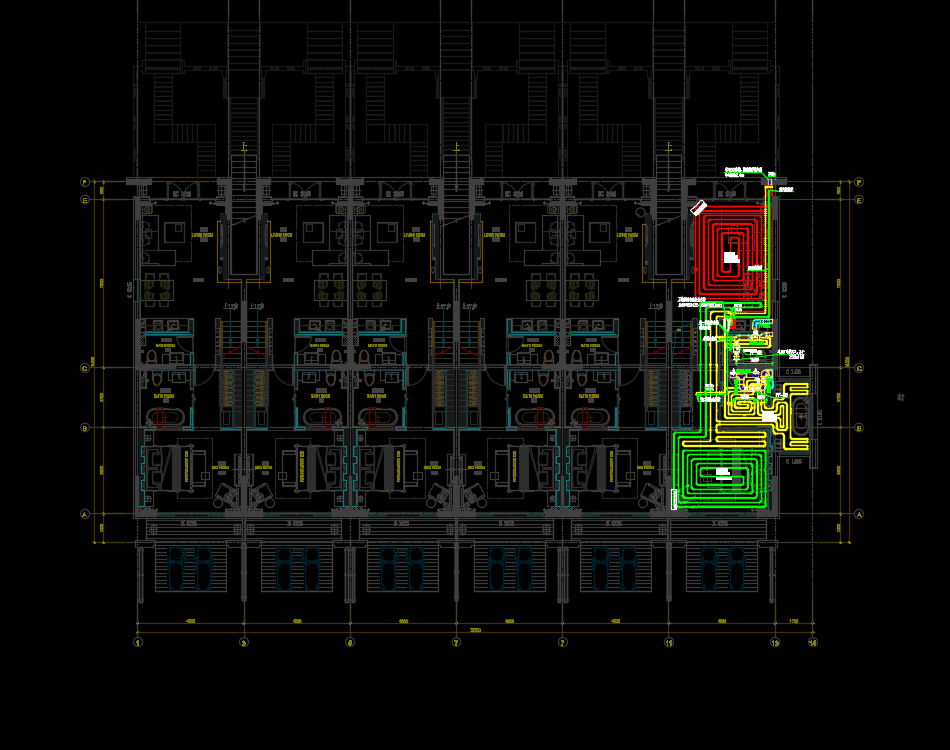

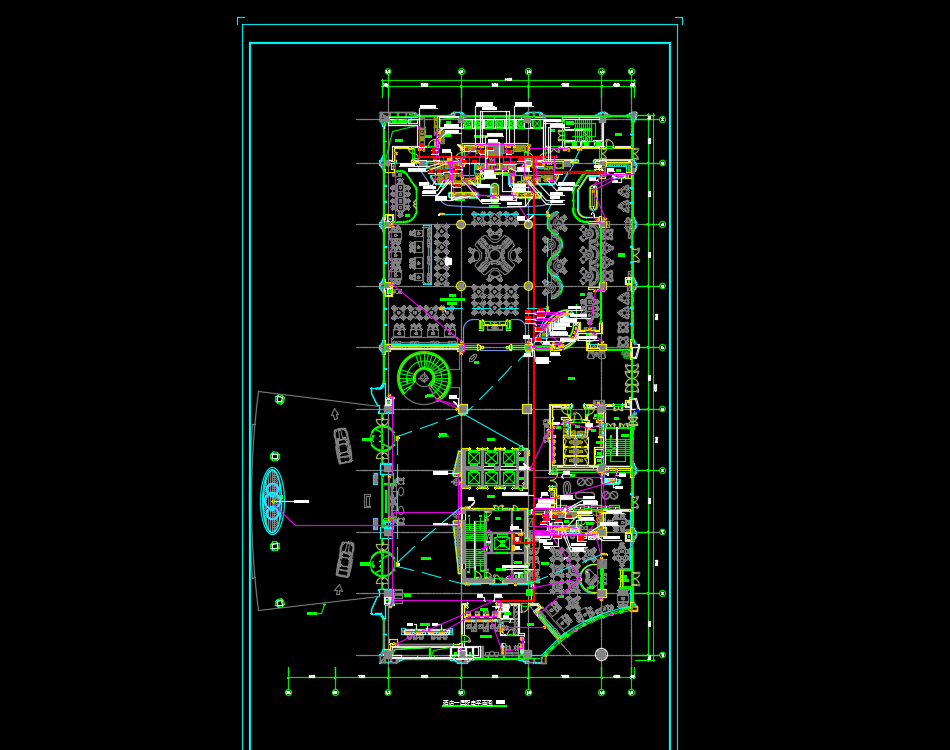

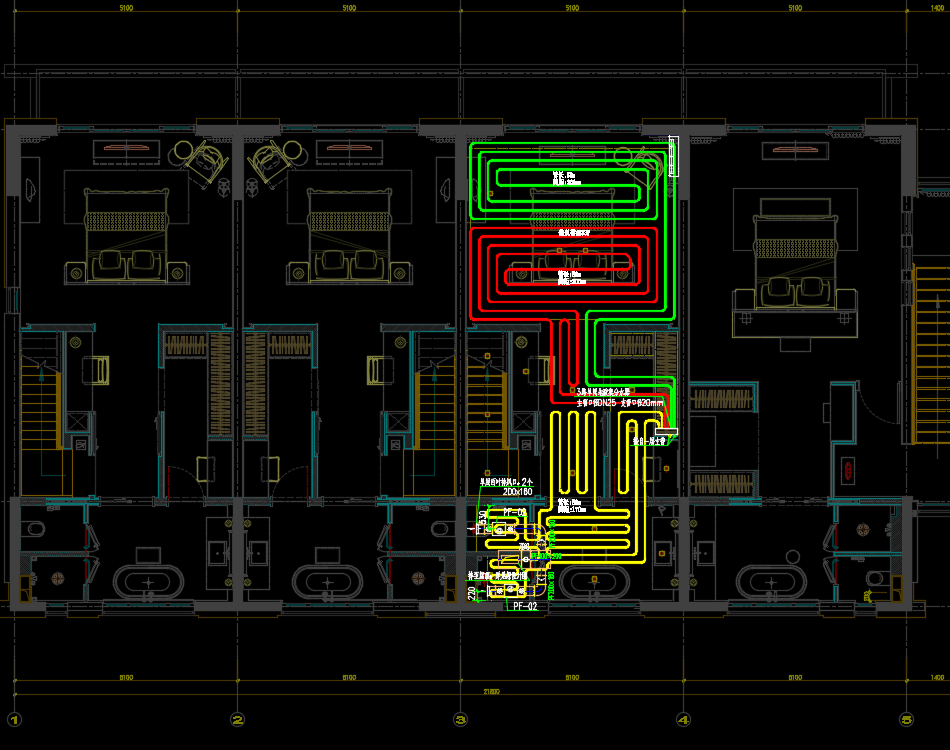

三层酒店暖通施工图纸，包括：通风和采暖干管平面图、地暖平面图
